Která přepínací západka je vhodná pro vaši aplikaci – a jak si vyberete mezi osmi modely?

Přepnout vzhled západekjednoduché, ale v celém rozsahu je více variací, než většina lidí očekává. Yitailock vyrábí osm modelů zámků s přezkami a západkou v této řadě – řada J100 – pokrývajících vše od kompaktních spon až po průmyslové spojovací prvky pro velké zatížení. Každý model je k dispozici v poniklovaném železe, nerezové oceli 201 a nerezové oceli 304 a tři modely obsahují otvor pro visací zámek pro větší bezpečnost. Zde je návod, jak se pohybovat v rozsahu.

K čemu se tyto západky používají

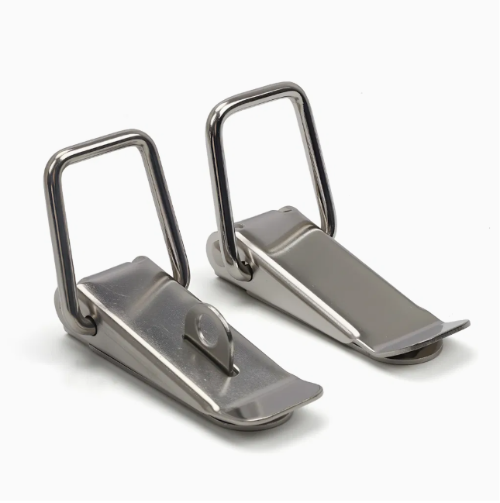

Páčkové západky v tomto stylu jsou běžnou volbou pro pouzdra, boxy na nářadí, kryty zařízení, spojovací krabice a dveře průmyslových skříní, kde je potřeba rychlé uzavření bez použití nářadí. Pružinová smyčka se zahákne přes držák a zapadne na místo – otevřete zvednutím páky, zavřete jejím stisknutím zpět. Je to přímočarý mechanismus, který spolehlivě drží při vibracích a opakovaném použití, a proto se objevuje v mnoha různých aplikacích.

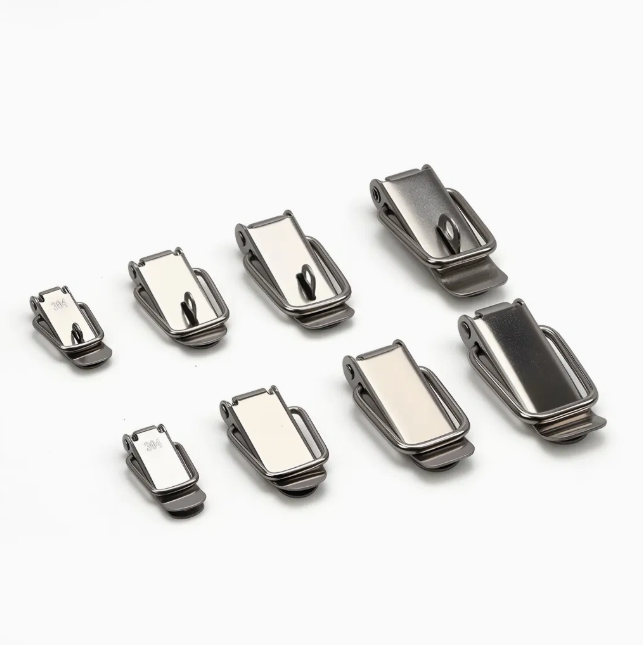

Osm modelů a jejich rozměry

Řada sahá od kompaktních po vysoce výkonné, přičemž každý model je dimenzován pro různé hmotnosti dveří a konfigurace rámu:

J105 — 75,6×26,7mm tělo, výška držáku 59mm, 4×M4 montážní otvory

J106 — 75×27mm tělo, výška držáku 59mm, 4×M4 montážní otvory

J103 — 90,6×31,5mm tělo, výška držáku 75,5mm, 5×M4 montážní otvory

J104 — 90,6×31,6mm tělo, výška držáku 75,8mm, 5×M4 montážní otvory (včetně otvoru pro visací zámek)

J101 — 111×39mm tělo, výška držáku 89,7mm, 4×M5 montážní otvory

J102 — 130×37,8mm tělo, výška držáku 105,5mm, 4×M5 montážní otvory (včetně otvoru pro visací zámek)

J001 — 126,5×39mm tělo, výška držáku 105mm, 4×M5 montážní otvory (včetně otvoru pro visací zámek)

Menší modely — J105 a J106 — jsou vhodné pro lehčí panely a kompaktní skříně. Střední řada J103 a J104 pokrývá většinu standardních aplikací průmyslových skříní. Větší J101, J102 a J001 jsou určeny pro těžší dveře nebo případy, kde je potřeba větší upínací síla a větší záběr držáku.

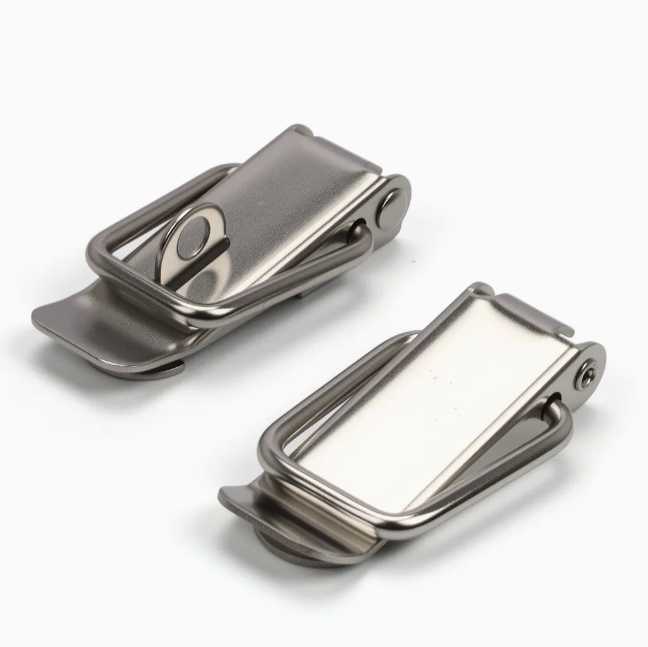

Modely s otvory pro visací zámek

J104, J102 a J001 obsahují otvor pro visací zámek v těle západky. To umožňuje, aby visací zámek prošel smyčkou, když je západka zavřená, čímž se zabrání otevření bez klíče. To je užitečné pro venkovní ohrádky, boxy na staveništi nebo jakékoli jiné aplikace, kde je třeba, aby západkový zámek fungoval jako bod kontroly přístupu a ne pouze jako uzavírací mechanismus.

Výběr materiálu

Všech osm modelů se dodává ve třech materiálových variantách:

Poniklované železo je nákladově efektivní volbou pro vnitřní aplikace v suchém a stabilním prostředí. Poniklování poskytuje základní odolnost proti korozi, ale není vhodné pro dlouhodobé vystavení vlhkosti.

Nerezová ocel 201 se nachází mezi těmito dvěma – lepší odolnost proti korozi než poniklované železo, bez cenovky 304. Funguje dobře pro kryty v mírně vlhkém nebo polovenkovním prostředí, kde není nutná úplná ochrana námořní třídy.

Nerezová ocel 304 je nejodolnější variantou, která je vhodná pro venkovní instalace, pobřežní prostředí nebo kdekoli, kde je pravidelná vlhkost, čisticí chemikálie nebo solná mlha. Pro průmyslovézápadkové zámkykteré potřebují vydržet roky venkovního používání, 304 je přímou volbou.

Výběr správného modelu

Začněte s hmotností dveří nebo panelu a zjistěte, která velikost těla poskytuje dostatečnou upínací sílu. Rozmístění montážních otvorů – M4 pro menší modely, M5 pro větší – přizpůsobte materiálu panelu a tloušťce. Pokud je potřeba řízení přístupu, přidejte model otvoru pro visací zámek. Poté vyberte materiál podle prostředí instalace. Tato čtyři rozhodnutí pokrývají většinu toho, co je potřeba k získání správného zámku se západkou přezky z této řady, aniž by bylo nutné přehnaně nebo nedostatečně specifikovat aplikaci.
