Jak si vyberete správný ventilační filtr pro elektrickou skříň nebo průmyslovou skříň?

Teplo je jedním z jednodušších způsobů, jak zkrátit životnost elektrických součástí uvnitř skříně. Aventilační filtrsada, která správně padne, účinně filtruje a vyhovuje instalačnímu prostředí, vede dlouhou cestu k tomu, aby věci fungovaly bez problémů. Yitailock vyrábí celou řadu okenních ventilačních oken z ABS plastu v různých velikostech a konfiguracích – zde je to, co byste měli vědět, než si jedno vyberete.

Řada XT — Filtrovaná ventilace pro elektrické skříně

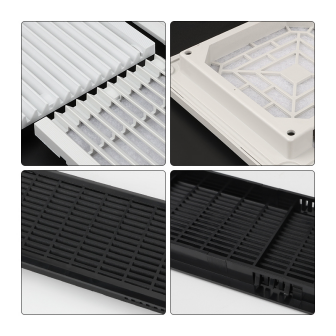

Kryty řady XT hranatéventilační filtrsady od XT801 do XT807, každá s žaluziovou mřížkou ABS na vnější straně a polymerovou filtrační vložkou G3 na vnitřní straně. Filtrační vložka zachycuje prach a nečistoty dříve, než se dostane ke komponentům uvnitř krytu, což je klíčový rozdíl mezi touto a obyčejnou ventilační mřížkou.

Velikosti se pohybují od kompaktního XT801 (107×107 mm vnější, 81×81 mm výřez) až po XT806 (322×322 mm vnější, 280×280 mm výřez) a obdélníkový XT807 (420×180 mm vnější, 389×149 mm výřez). Nejčastěji specifikované velikosti bývají střední řady XT803 až XT805, které vyhovují standardním výřezům panelu, které se nacházejí na většině rozvodných skříní a ovládacích skříní.

Barvy jsou RAL 7035 (světle šedá – standard pro většinu průmyslových skříní), RAL 7032 (teplejší oblázková šedá) a černá pro specifické instalace.

Normální typ vs. Vysoký styl

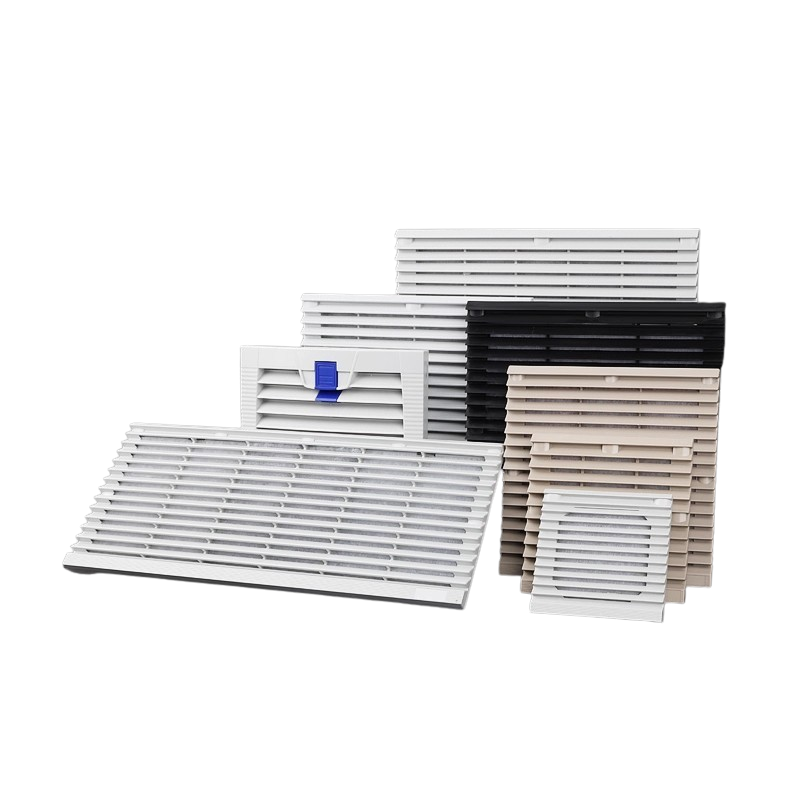

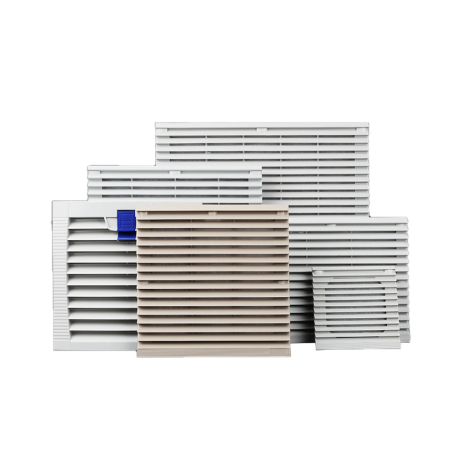

Pro modely XT804 a XT805 jsou k dispozici dvě výšky profilu. Normální typ je umístěn blíže k povrchu panelu a vyhovuje standardním instalacím, kde je tloušťka stěny skříně v typickém rozsahu. Vysoký styl má hlubší tělo, které pojme silnější panelové stěny nebo instalace, kde je potřeba větší vůle mezi mřížkou a ventilátorem za ní. Obrázky dva a tři ukazují vnitřní uspořádání každého z nich – normální typ používá šroubovou montáž M4 v jednom bodě, zatímco vysoký typ používá dva upevňovací body M4 pro bezpečnější uchycení na hlubších panelech.

Možnosti lepicích těsnění

Většina modelů XT je k dispozici s lepicím bodovým těsněním nebo bez něj – černým těsnícím páskem, který běží po obvodu rámu filtru. U skříní, které vyžadují určitý stupeň utěsnění proti prachu kolem samotného ventilačního okna, stojí za to specifikovat verzi těsnění. Při nasazování mřížky tlačí na povrch panelu a zmenšuje mezeru mezi rámem a hranou výřezu. U standardních vnitřních rozvaděčů, kde se nejedná o ochranu proti vniknutí kolem mřížky, je nelepivá verze jednodušší a cenově výhodnější volbou.

Některé modely XT804 a XT805 jsou k dispozici také se zaklapávacím upevněním místo šroubů, což urychluje vyjímání a výměnu filtru během údržby.

Obyčejné větrací mřížky

Pro aplikace, kde není vyžadována filtrace – pouze pasivní proudění vzduchu – jsou k dispozici jednoduché ventilační mřížky ve třech velikostech: 78×200 mm, 78×456 mm a 80×461 mm. Ty nemají uvnitř žádnou filtrační vložku, díky čemuž jsou vhodné do skříní, kde není problémem vnikání prachu, ale stále je třeba řídit proudění vzduchu přes panel.

Výběr toho pravého

Velikost je první rozhodnutí – přizpůsobte vnější rozměry dostupnému prostoru panelu a před objednávkou potvrďte velikost výřezu. Poté volba mezi filtrovanou řadou XT a obyčejnou mřížkou závisí na tom, zda je potřeba ochrana proti prachu. V rámci řady XT je vhodné přidat lepicí těsnění pro jakoukoli instalaci, kde ventilační okno skříně musí sedět v jedné rovině a těsnit k panelu. Normální vs. vysoký styl vyplývá z požadavků na tloušťku panelu a světlost ventilátoru.
