Závěs ze slitiny zinku RMU

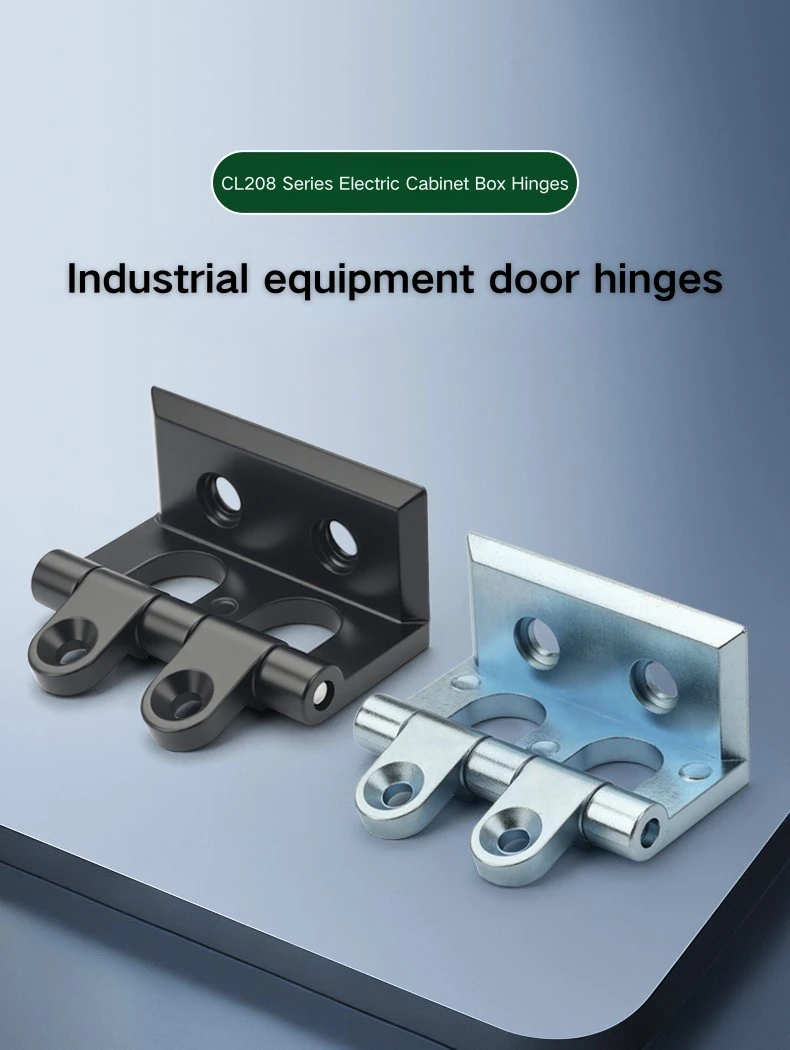

Pro ty, kteří získávají hardware skříně RMU od Yitai Lock v objemu, používá závěs RMU Cabinet Zinc Alloy Pant CL208 dvouhlavňový design se dvěma Φ8 mm hlavněmi a Φ4 mm čepem, což dává pantu širší nosnou plochu než jednohlavňový typ stejné velikosti. Celkový půdorys je 48 × 26 mm, instaluje se svařováním a dvě možnosti povrchové úpravy – černá a světlý chrom – pokrývají nejběžnější povrchové úpravy skříní na trhu RMU a rozváděčů.

Struktura a rozměry

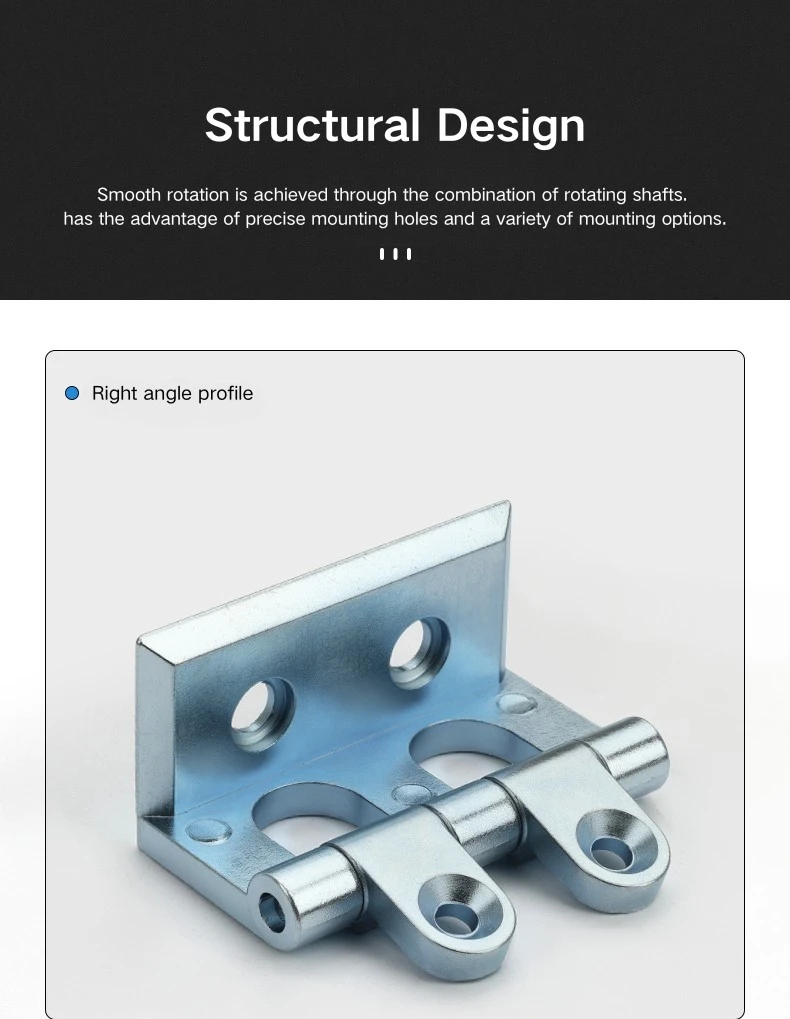

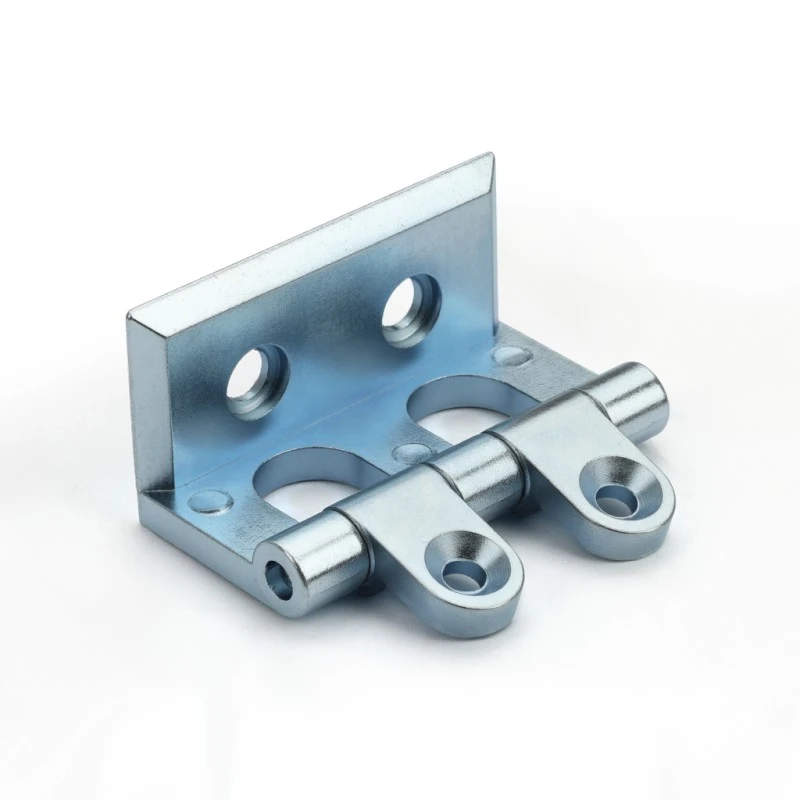

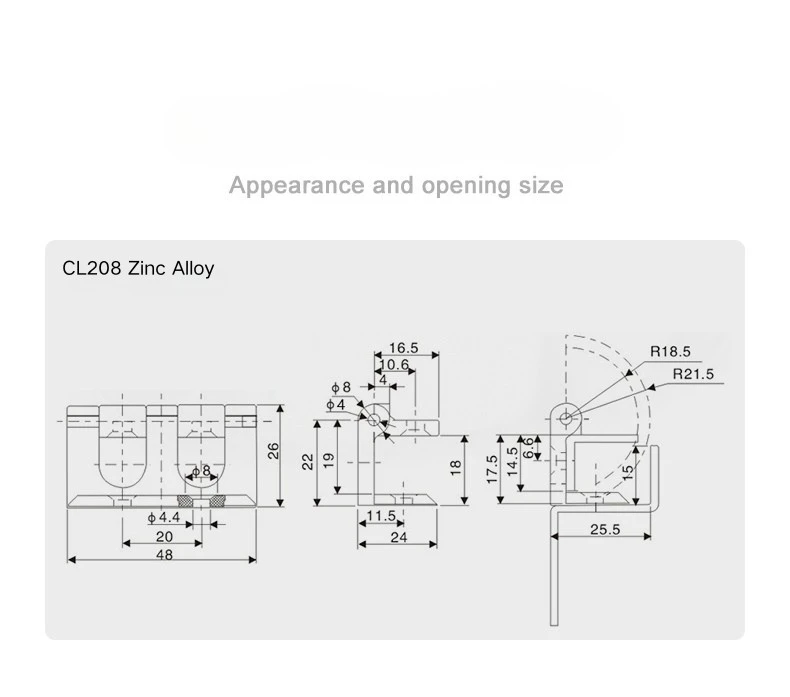

Závěs RMU Cabinet zinkové slitiny měří 48 mm na šířku a 26 mm na výšku, s rozpětím 20 mm mezi dvěma montážními křídly. Závěs RMU Cabinet ze zinkové slitiny používá dvě válečky Φ8 mm na společném čepu Φ4 mm spíše než jeden kloub – širší dosedací plocha rozkládá zatížení dveří rovnoměrněji a lépe drží při opakovaném použití. Sestava hlavně sedí 16,5 mm od okraje listu se středem čepu 10,6 mm.

Na bočním profilu má pant RMU Cabinet Zinc Alloy hloubku záběru dveřního panelu 24 mm a boční dosah rámu 25,5 mm. Sekce pro záběr rámu je 22 mm vysoká se základnou 11,5 mm a boční vůle je 17,5 mm celková výška s 14,5 mm vnitřním stupněm a 6,6 mm odsazením čepu – rozměry, které odpovídají geometrii kanálu rámu typické pro RMU a konstrukce rozvodných skříní.

Úhel otevírání a ovládání dveří

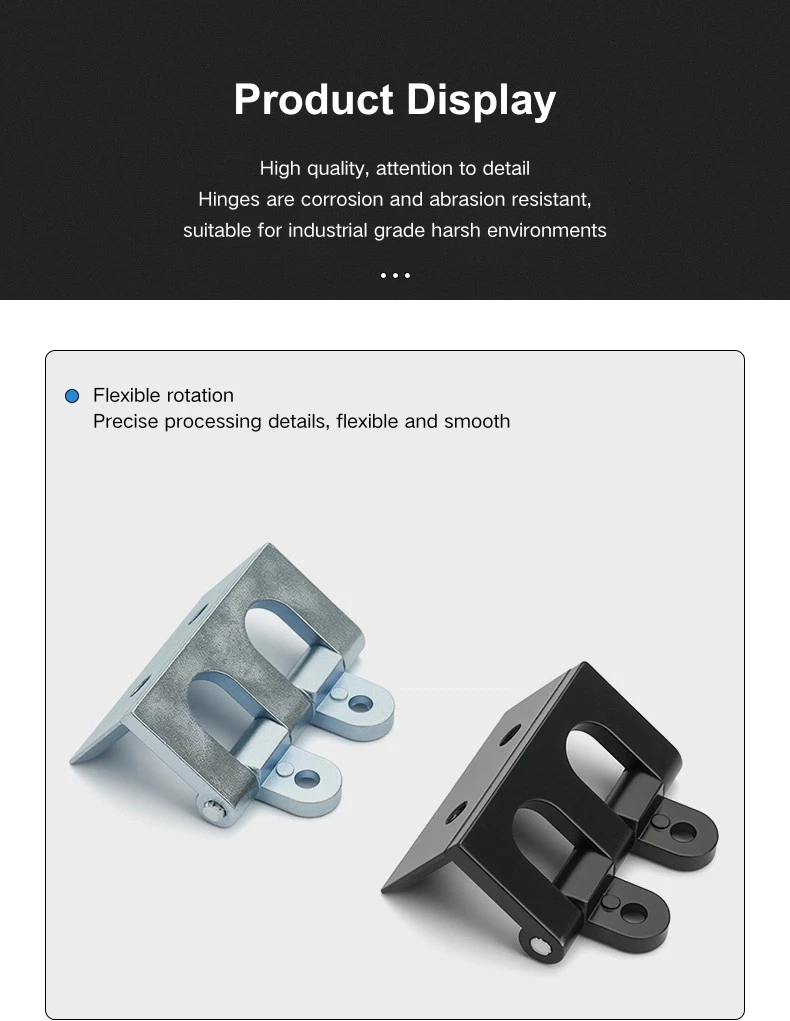

Význačným rysem pantu RMU Cabinet zinkové slitiny je úhel otevření 270°. Většina standardních závěsů skříněk se otevírá v úhlu 90°, 120° nebo 180° – otočka o 270° znamená, že se dveře mohou sklopit zpět téměř naplocho ke straně skříně, místo aby se zastavily v pravém úhlu nebo do poloviny. V aplikacích RMU a kruhových hlavních jednotek je to skutečný rozdíl, když technici potřebují volný přístup do interiéru pro instalaci, údržbu nebo správu kabelů.

Poloměr oblouku na pantu ze zinkové slitiny skříně RMU se pohybuje od R18,5 mm do R21,5 mm v rozsahu výkyvu, který definuje obálku vůle, kterou dveře procházejí při otevírání. To stojí za to vzít v úvahu při rozvržení skříně - podél skříně musí být dostatek volného prostoru, aby se dveře mohly plně rozvinout bez překážek.

Dokončit možnosti a aplikaci

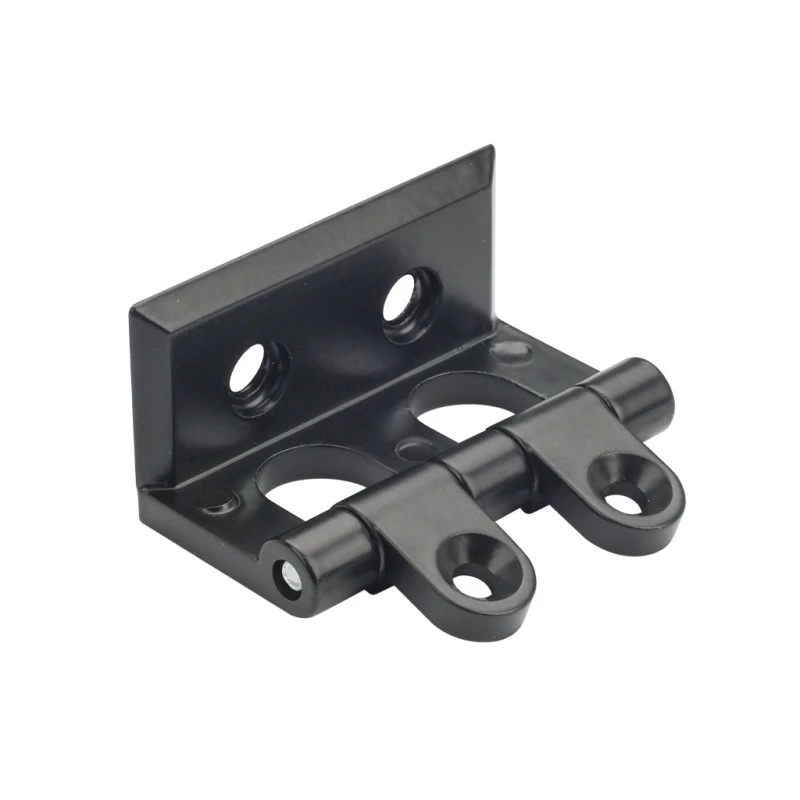

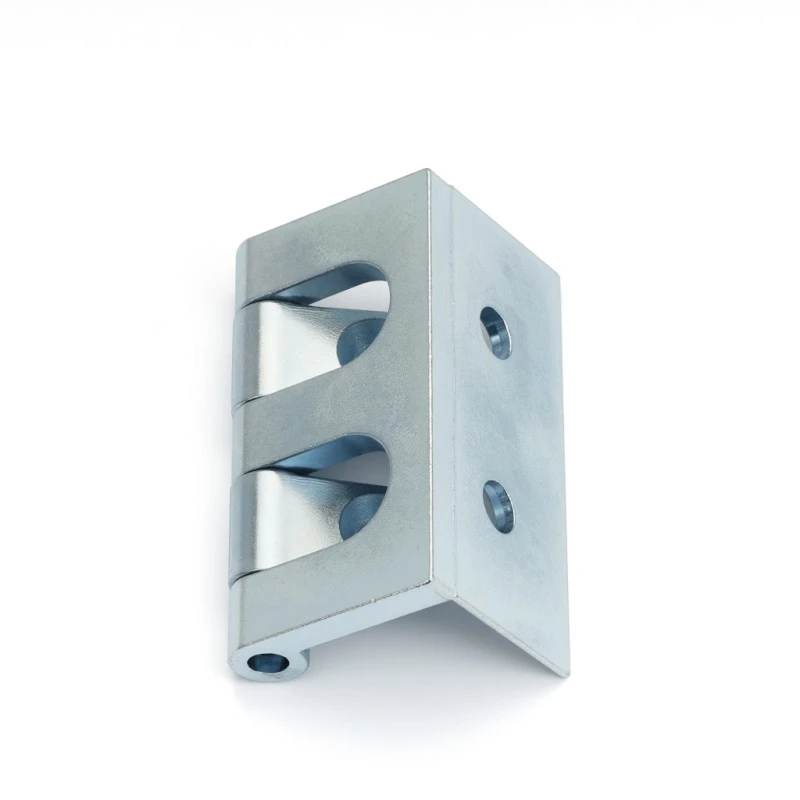

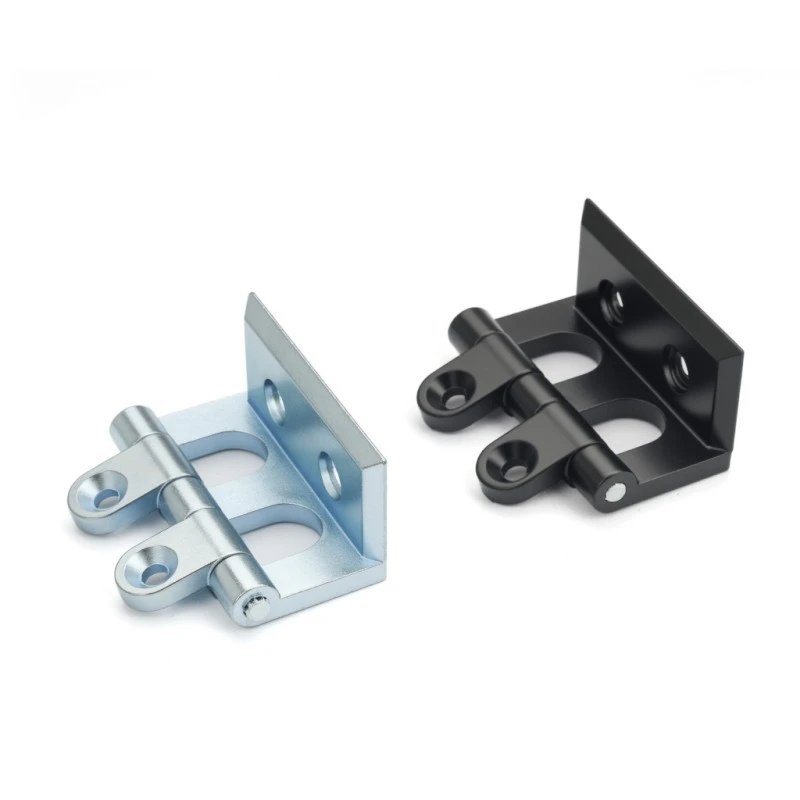

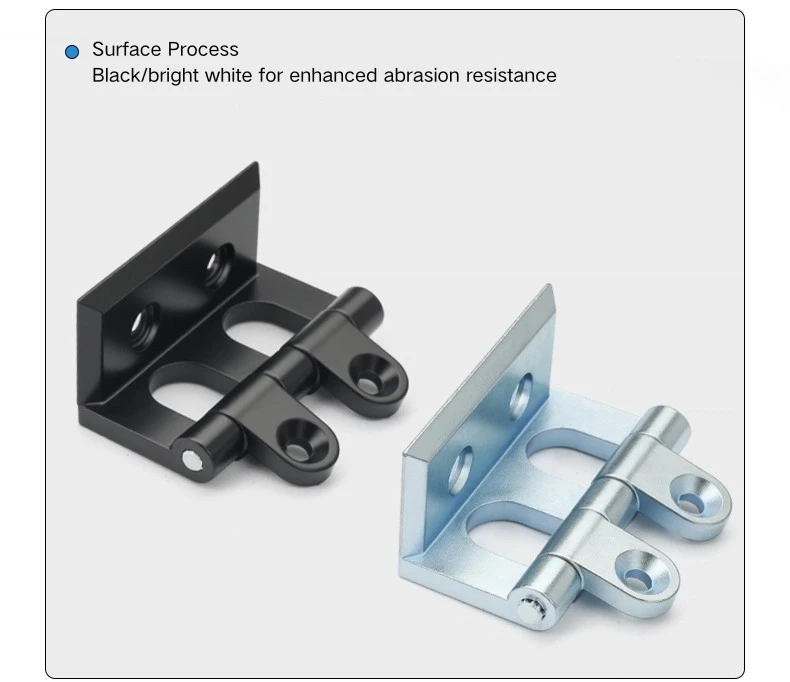

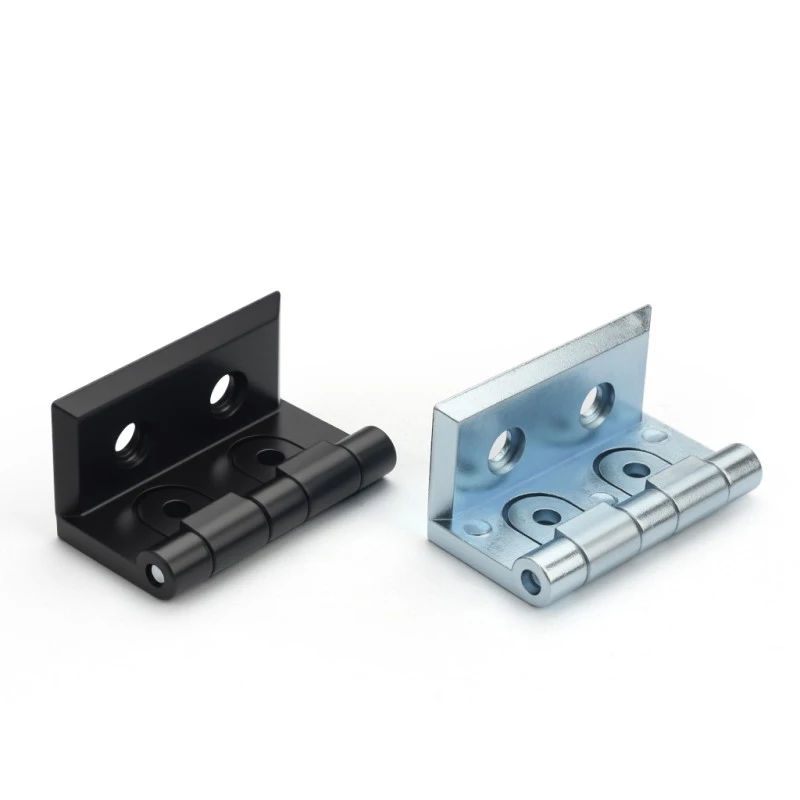

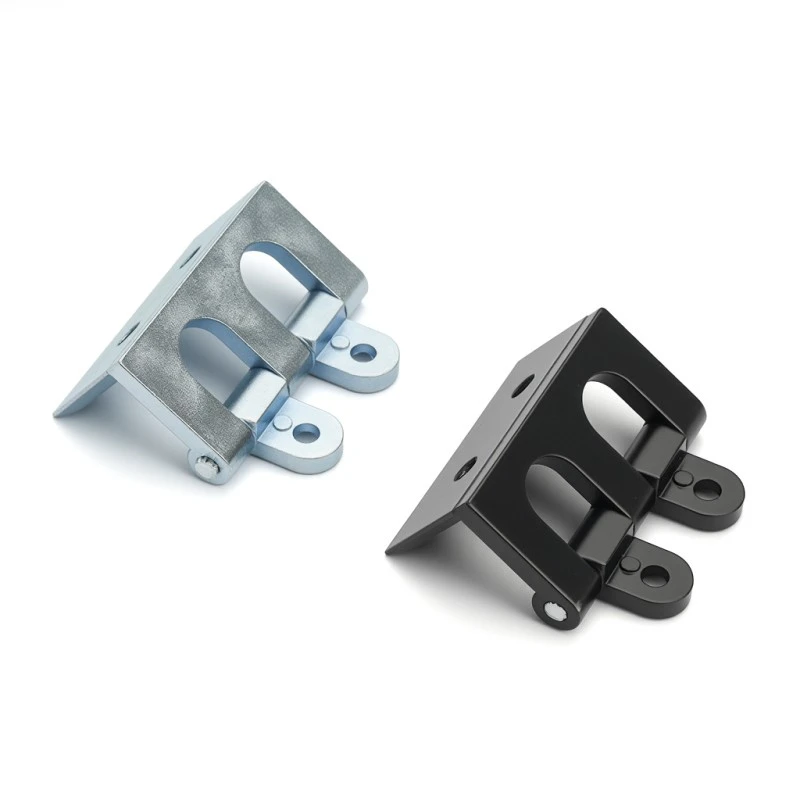

Závěs RMU Cabinet zinkové slitiny se dodává ve dvou povrchových úpravách: černá a světlý chrom. Černá se hodí k tmavým krytům skříní s práškovým nástřikem a je běžnější volbou v konstrukcích RMU, kde je vnější povrch skříně standardní průmyslovou úpravou. Světlý chrom dodává leštěný, reflexní vzhled a dobře funguje na světlejších nebo dekorativních panelech skříně, kde je povrchová úprava pantů součástí celkové estetiky skříně.

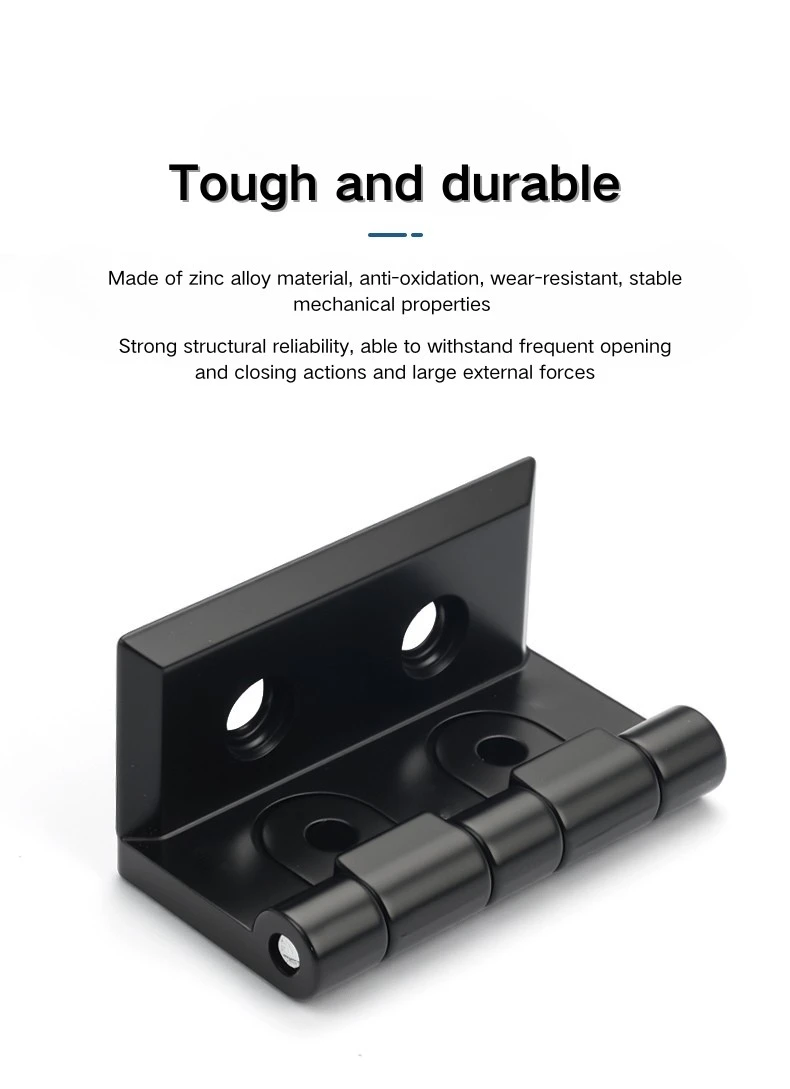

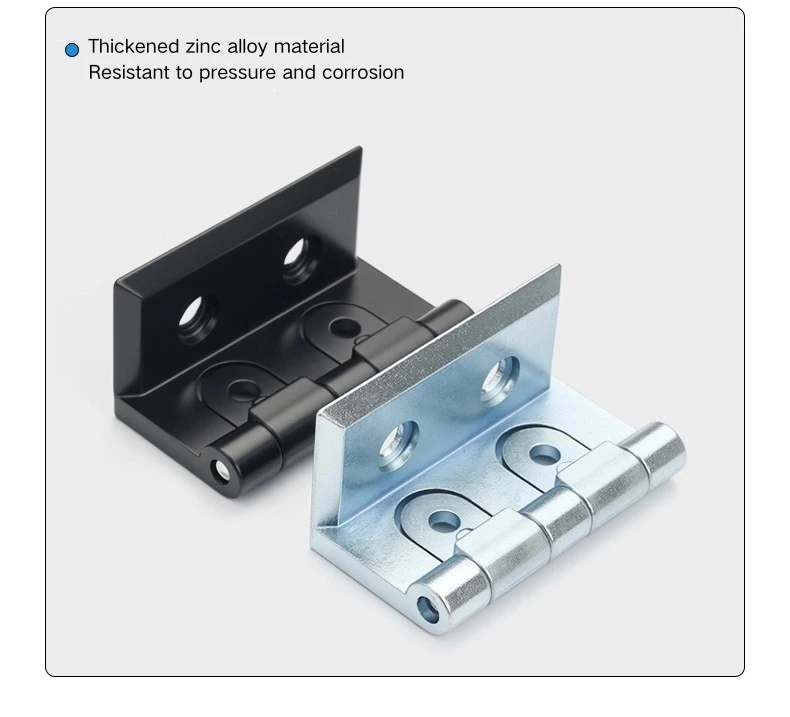

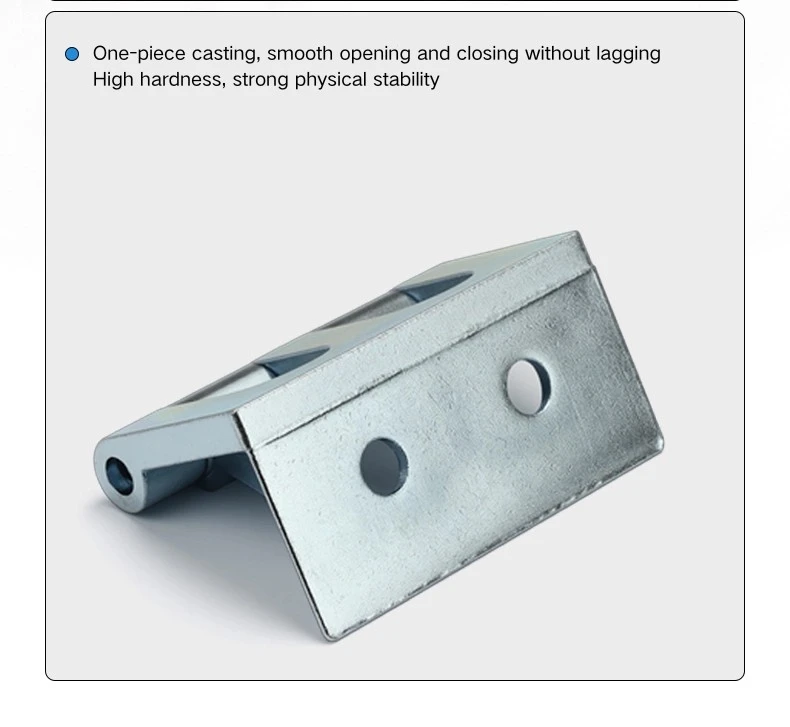

Obě povrchové úpravy závěsu RMU Cabinet zinkové slitiny jsou při výrobě navařeny přímo na rám skříně, takže výběr povrchové úpravy je trvalým rozhodnutím ve fázi stavby. Konstrukce ze zinkové slitiny dobře zvládá typická vnitřní průmyslová prostředí a tělo odlévané pod tlakem poskytuje konzistentní rozměrovou přesnost napříč výrobními šaržemi – užitečné, když pant potřebuje přesně lícovat s odpovídajícím rámovým kanálem napříč více skříňovými jednotkami.

FAQ

Q1: Jaký je úhel otevření pantu CL208?

CL208 se otevírá v úhlu 270°, což umožňuje, aby se dvířka vyklopila přes plochý a téměř úplně se sklopila dozadu podél rámu skříně. To je hlavní důvod, proč je určen pro skříně RMU a kruhové hlavní jednotky, kde je pravidelným požadavkem úplný vnitřní přístup.

Q2: Jaké jsou celkové rozměry CL208?

Závěs skříně ze slitiny zinku CL208 je 48 mm široký a 26 mm vysoký, s vnitřním rozpětím 20 mm mezi montážními křídly. Boční dosah rámu je 25,5 mm a hloubka záběru dveřního panelu je 24 mm.

Q3: Jak se instaluje CL208?

CL208 je svařovaný závěs – je připevněn k rámu skříně a dveřnímu panelu přivařením během výroby. Tento model nemá možnost šroubování.

Q4: Jaké možnosti povrchové úpravy jsou k dispozici?

CL208 je dodáván v černé zinkové slitině a lesklé chromové slitině zinku. Černá je standardní volbou pro tmavé nebo práškově lakované skříně; světlý chrom se hodí ke světlejším nebo dekorativním povrchům skříněk.

Q5: Pro jaké typy skříní je CL208 určen?

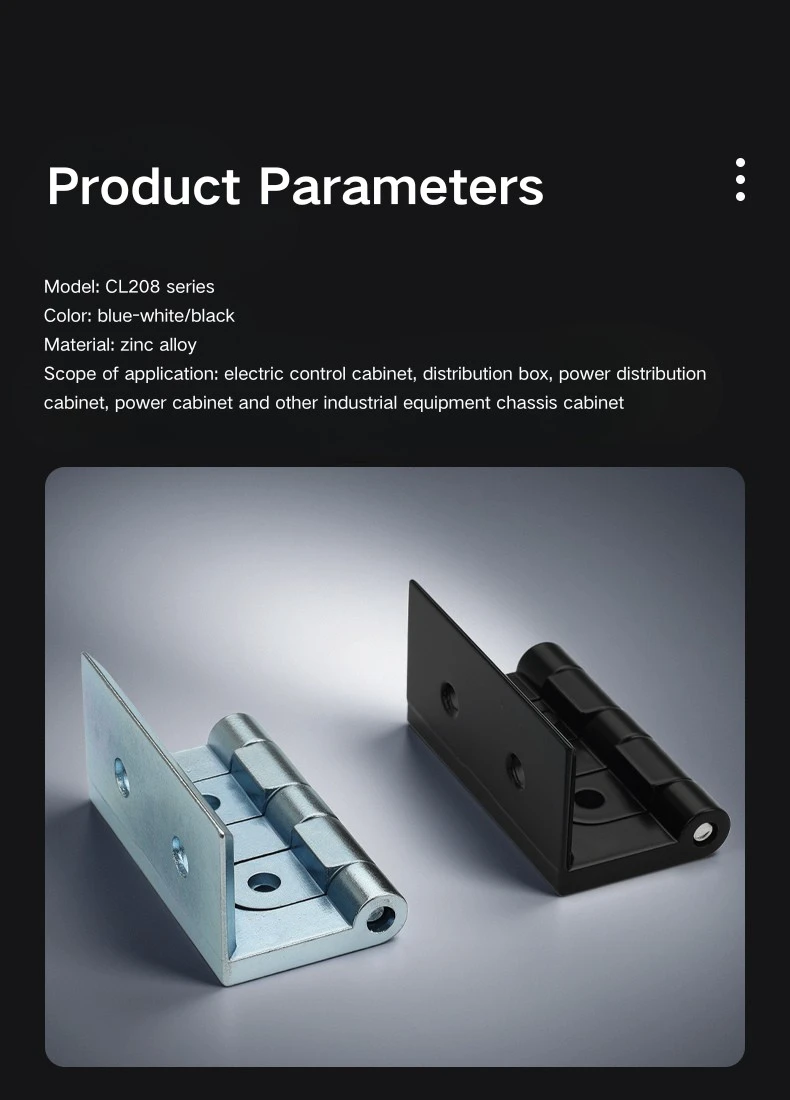

CL208 je primárně určen pro skříně kruhových hlavních jednotek a používá se také na elektrických rozvodných skříních, průmyslových ovládacích skříních a skříních rozváděčů. Úhel otevření 270° je zvláště důležitý pro aplikace RMU, kde je funkčním požadavkem plná vůle dveří.

Q6: Je potřeba vůle pro otočné dveře o 270°?

Ano. Dveře při otevírání procházejí obloukem R18,5 až R21,5 mm. Při rozvržení skříně se ujistěte, že je podél skříně dostatek volného prostoru, aby se dveře mohly naplno rozvinout, aniž by narážely na sousední konstrukce nebo zařízení.

Q7: Je CL208 k dispozici v nerezové oceli?

CL208 je v současné době k dispozici pouze ve slitině zinku, v černém a lesklém chromu. Pro možnosti závěsů skříně z nerezové oceli mohou být v závislosti na vaší aplikaci vhodnější jiné modely z řady Yitai Lock.
