Plně skrytý pant z nerezové oceli

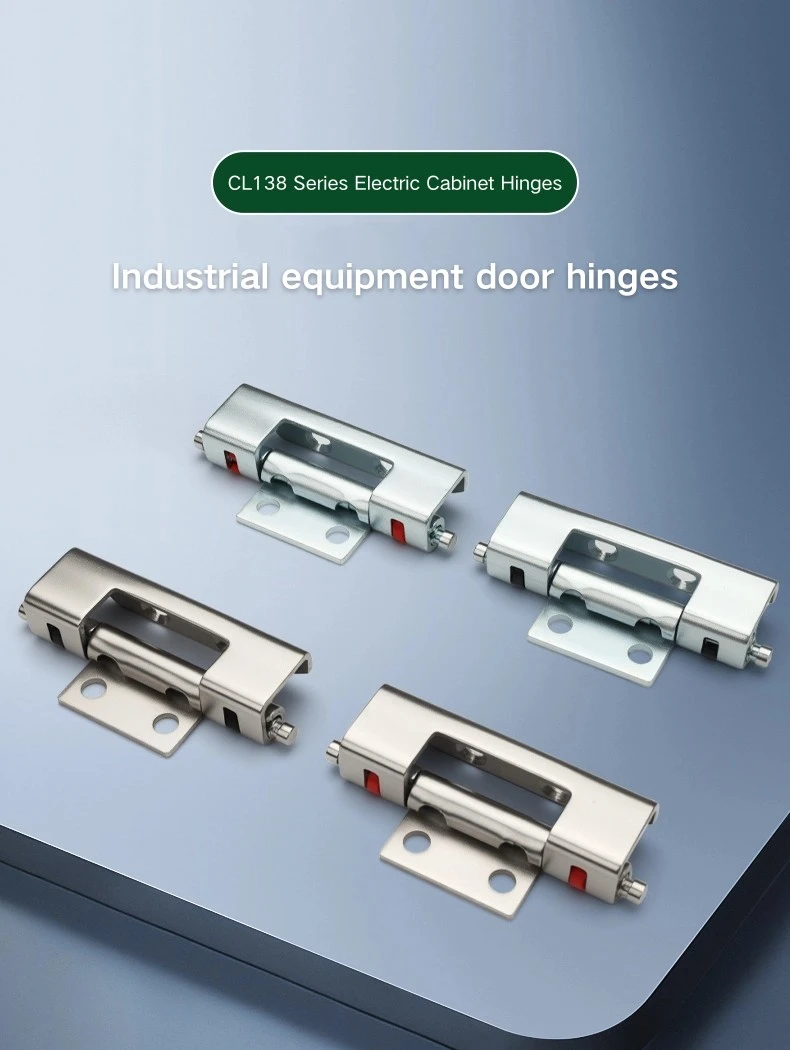

Pro ty, kteří velkoobchodně získávají skryté závěsy skříněk od Yitai Lock, plně skrytý závěs z nerezové oceli CL138 pokrývá čtyři varianty ze dvou materiálů a dvou barev svorek. Verze z nerezové oceli jsou přirozenou volbou pro skříně ve vlhkém nebo korozivním prostředí, zatímco možnosti z uhlíkové oceli fungují dobře pro standardní vnitřní rozvodné skříně. Barva svorky – černá nebo červená – je spíše vizuální odlišností než funkční, takže výběr závisí na preferenci nebo sladění stávajícího kování skříně.

Struktura a rozměry

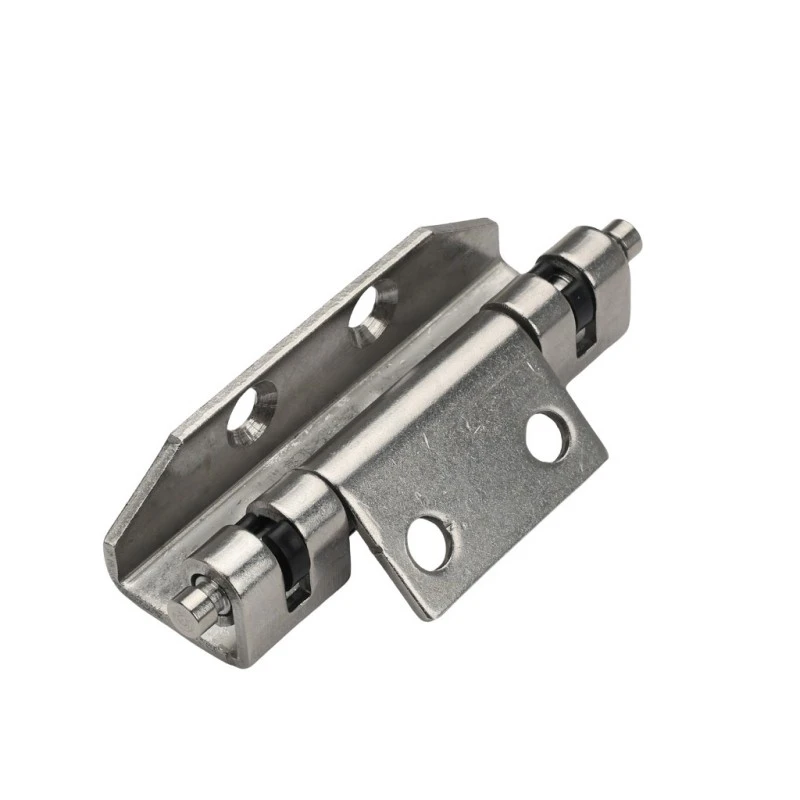

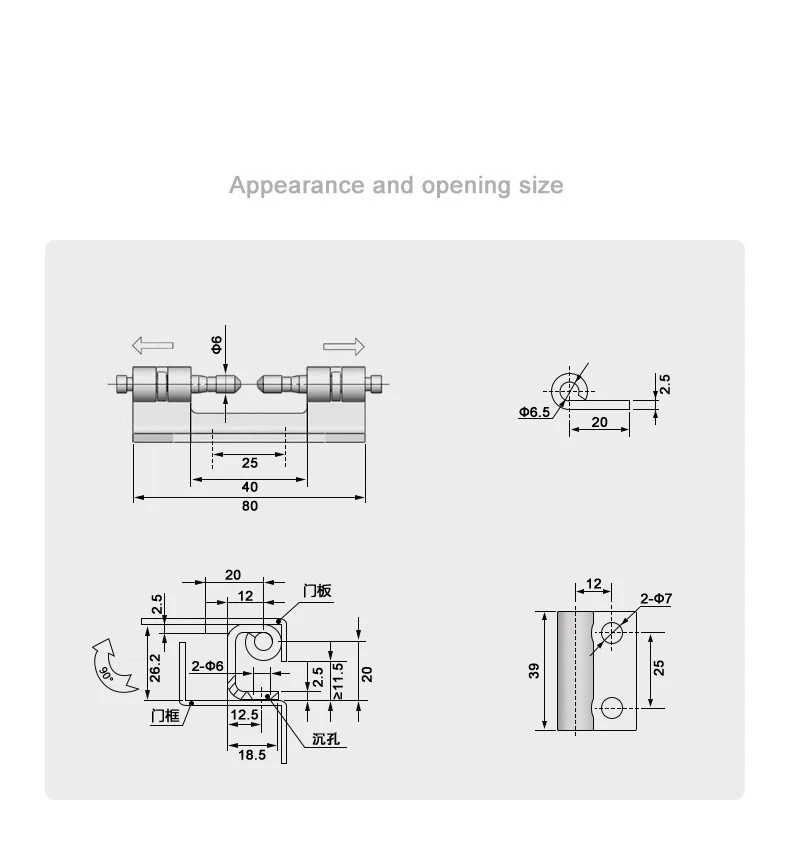

Plně skrytý závěs z nerezové oceli má celkovou délku 80 mm, s tělem závěsu 40 mm a vnitřním rozpětím 25 mm mezi dvěma konci hlavně. Průměr hlavně je Φ6 mm a každá ze dvou částí hlavně vyčnívá ven ze středního těla, což dává závěsu charakteristický profil činky. Sestava svorky sedí na koncích hlavně a je to, co udržuje závěs v záběru s kanálem rámu dveří.

Montážní deska plně skrytého závěsu z nerezové oceli měří 39 mm na výšku a 25 mm na šířku, se dvěma montážními otvory Φ7 mm vzdálenými 12 mm od okraje. Strana rámu ukazuje celkovou hloubku 18,5 mm se základnou 12,5 mm, dvěma otvory pro hlaveň Φ6 mm a zapuštěným vybráním ≥11,5 mm. Upínací kolík Φ6,5 mm sedí 2,5 mm hrdě na čelo listu s délkou záběru 20 mm.

Instalace a montáž

Plně skrytý pant z nerezové oceli se instaluje svařováním – montážní deska je přivařena k dveřnímu panelu a tělo pantu při montáži zapadne do kanálu rámu. Otevření 90° znamená, že se dvířka otočí do pravého úhlu od čela skříně, což pokrývá standardní požadavky na přístup pro většinu konfigurací rozvodných a ovládacích skříní.

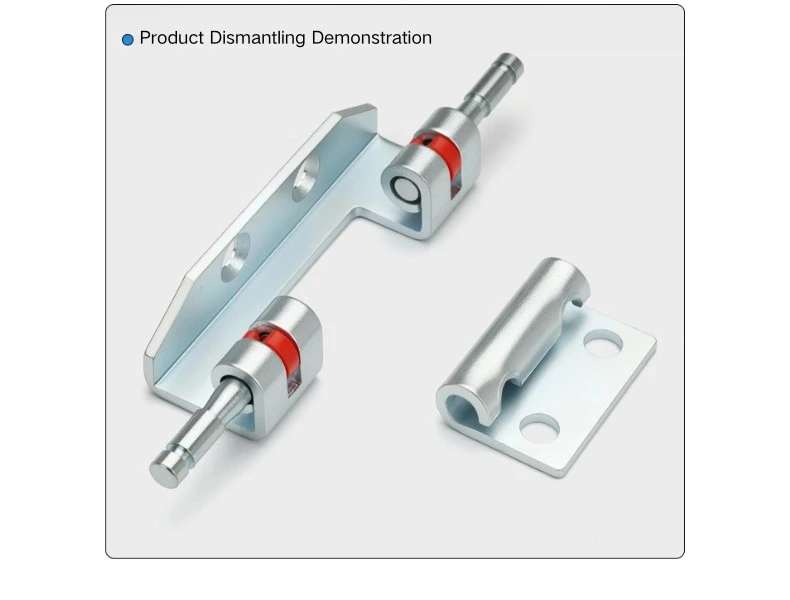

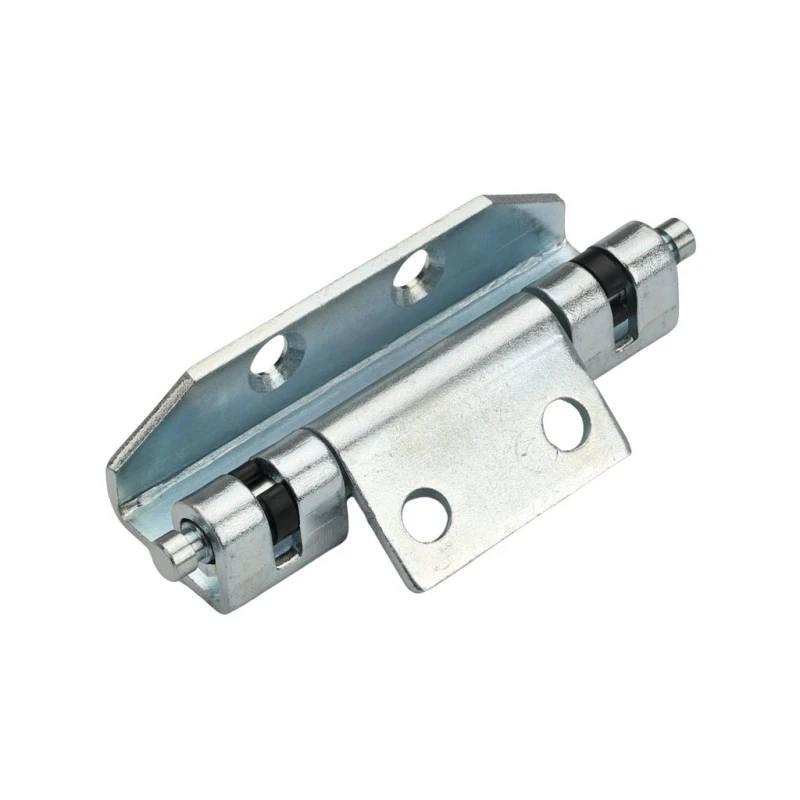

Po přivaření je plně skrytý závěs z nerezové oceli zapuštěn do profilu rámu, takže sestava hlavně a svorky je zvenčí skryta. Svěrací mechanismus na každém konci hlavně uzamkne závěs do kanálu rámu a lze jej v případě potřeby uvolnit pro odstranění dveří. Toto skryté zasunutí je také to, co dělá závěs kompatibilní se systémy rámů skříněk Rittal, kde geometrie kanálu vyhovuje tomuto typu zapuštěného závěsu.

Možnosti materiálu a svorek

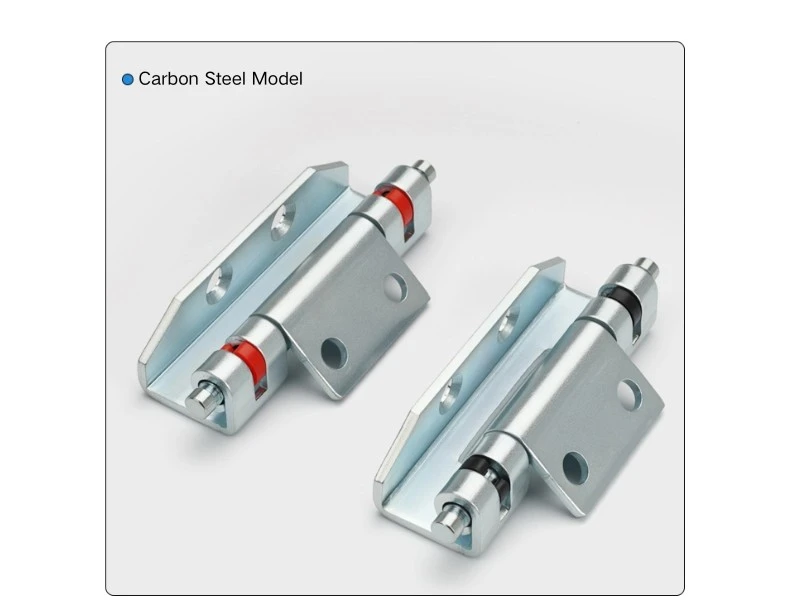

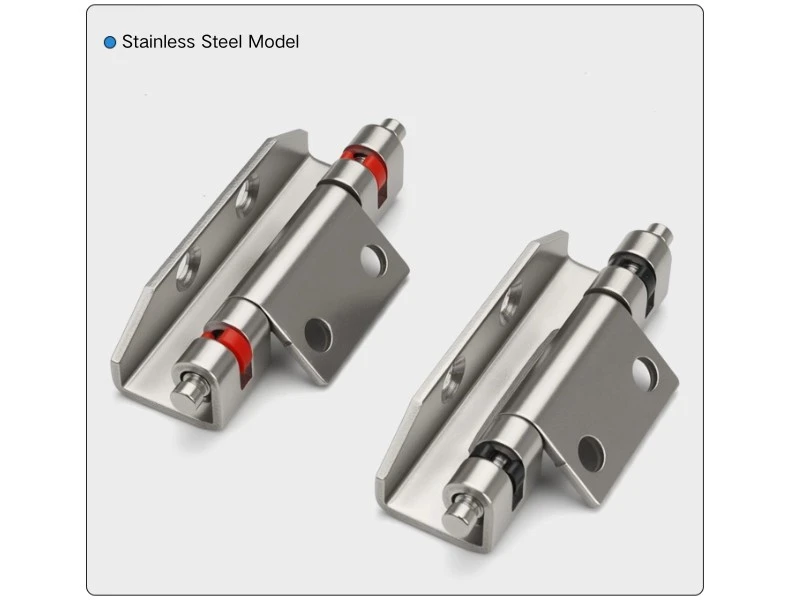

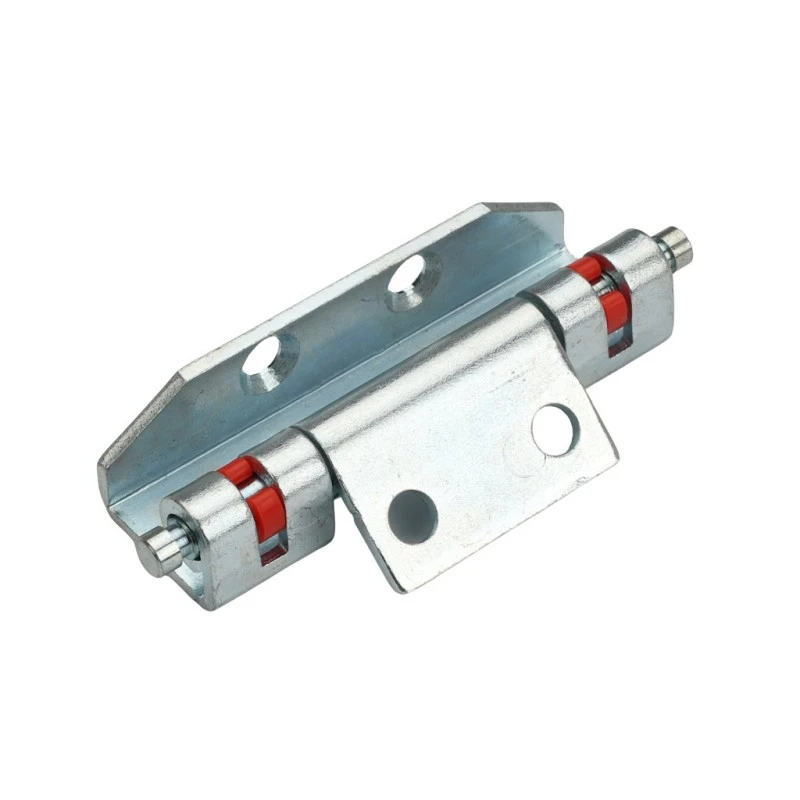

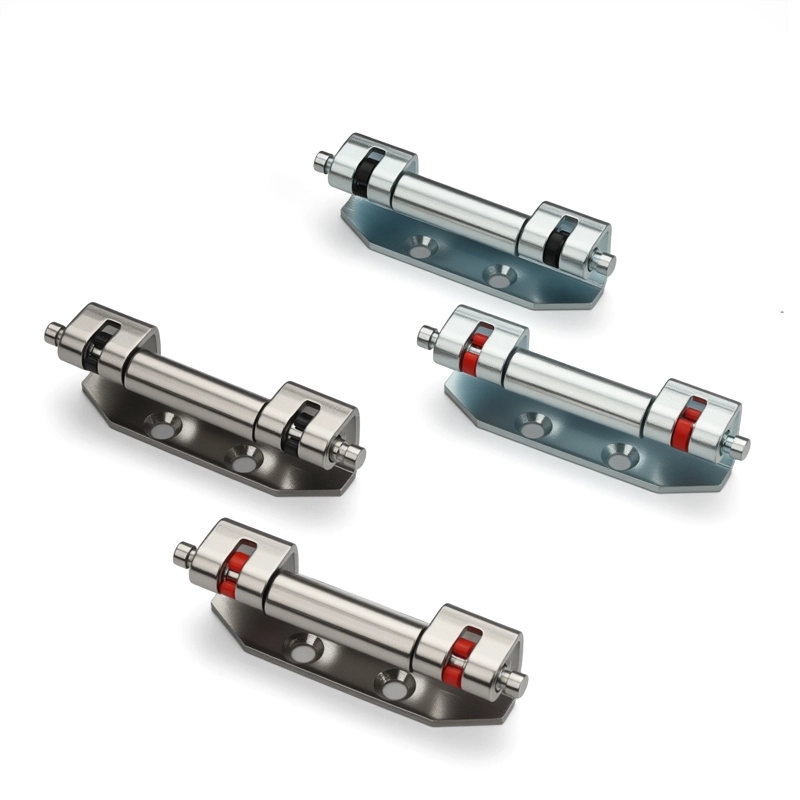

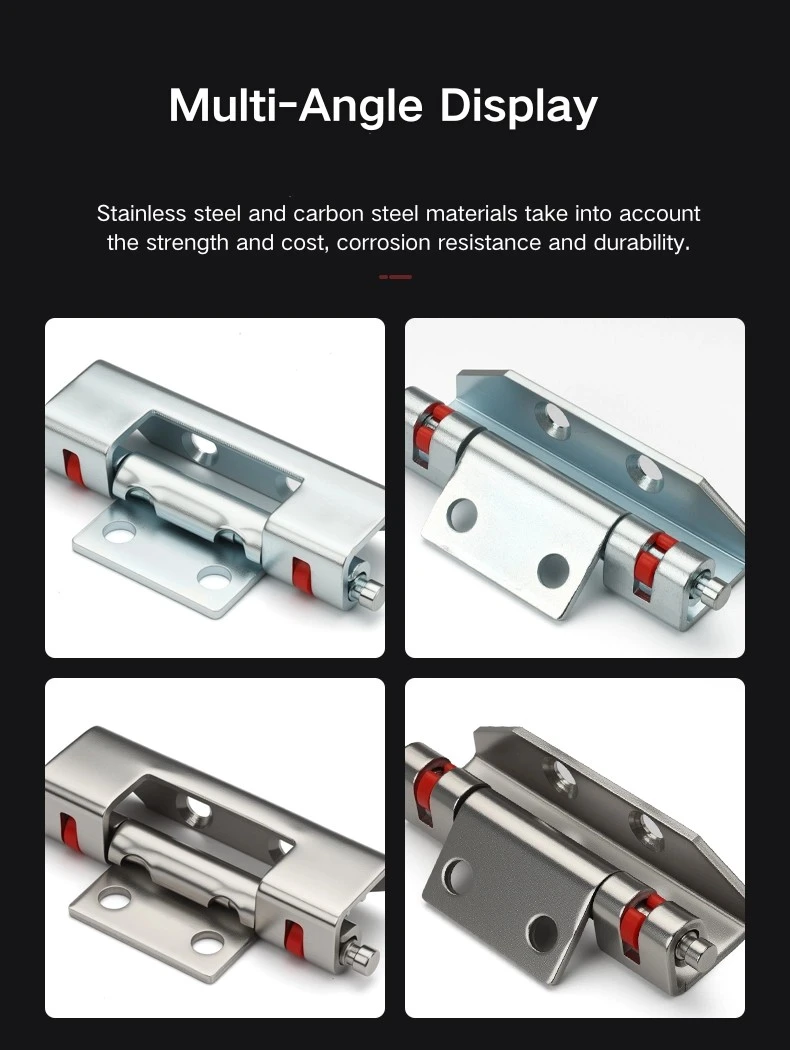

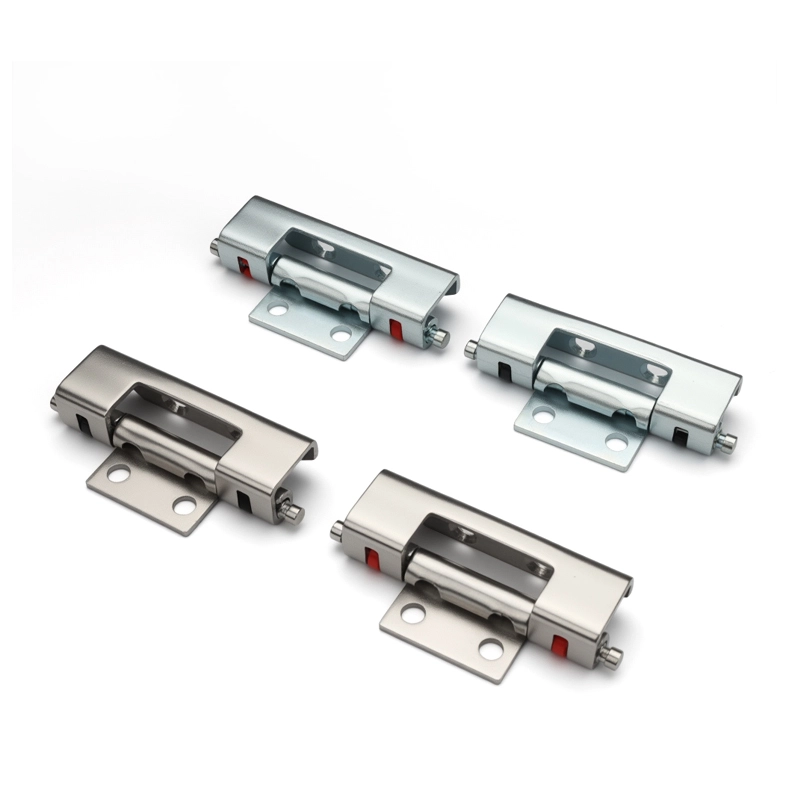

Plně skrytý závěs z nerezové oceli je k dispozici v uhlíkové oceli a nerezové oceli, s černou nebo červenou barvou svorky napříč oběma materiály – celkem čtyři varianty. Verze z nerezové oceli je vhodnější pro kryty ve vlhkých prostorách, venkovní instalace nebo prostředí, kde v průběhu času záleží na odolnosti proti korozi. Uhlíková ocel vyhovuje aplikacím suchých vnitřních skříní, kde jsou požadavky na povrchovou úpravu standardnější.

Barva svorky na plně skrytém závěsu z nerezové oceli – černá nebo červená – je kosmetický rozdíl bez rozdílu v materiálu nebo nosnosti mezi těmito dvěma. Červené svorky se někdy používají jako vizuální indikátor na konkrétních řadách skříní nebo k rozlišení pozic závěsů u vícedveřových skříní; černé svorky jsou běžnější výchozí. V každém případě je výkon stejný.

Aplikační scénáře

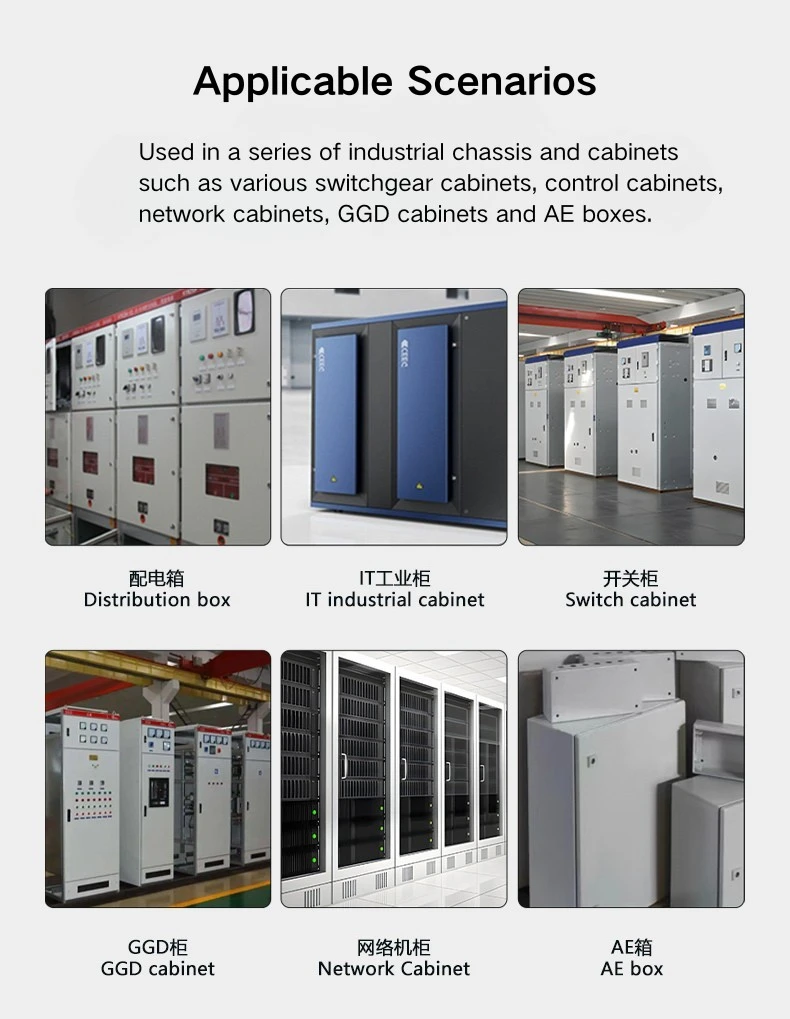

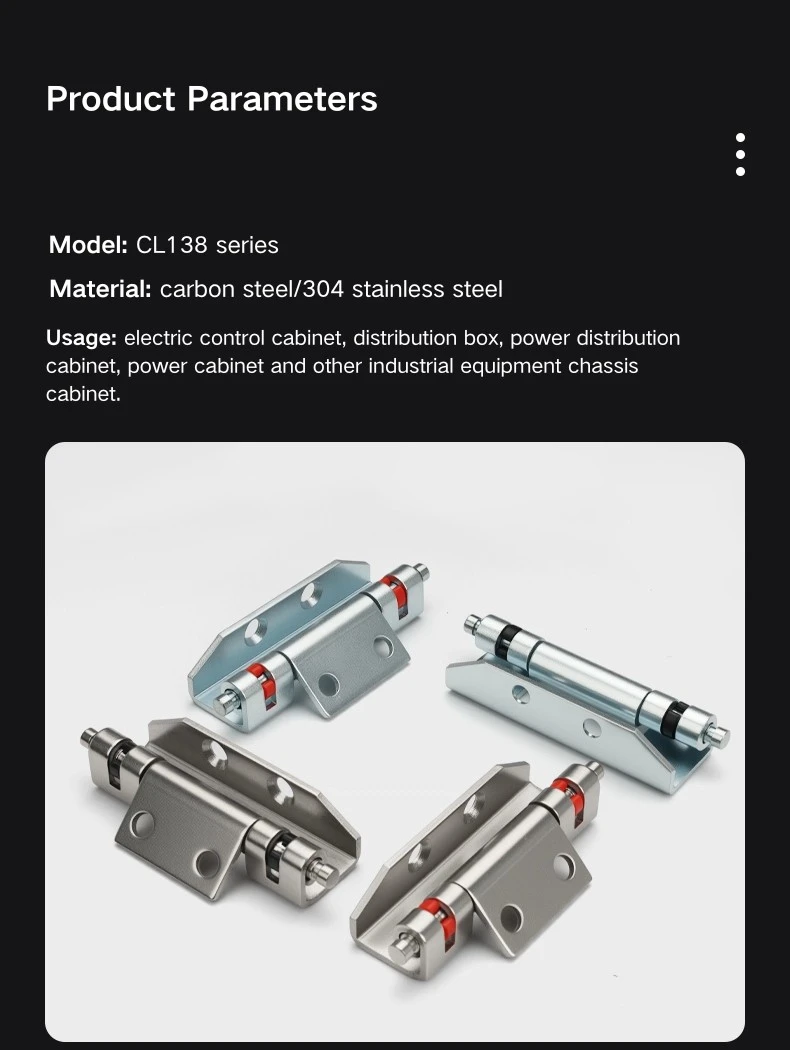

Plně skrytý závěs z nerezové oceli se používá u rozvodných skříní, krytů ovládacích zařízení a rozvaděčových panelů, kde je zapotřebí zapuštěný vnější povrch dveří bez hardwaru. Zcela skrytý profil udržuje pant mimo dohled při zavřených dveřích, což se hodí pro skříně instalované na viditelných místech – serverovny, velíny nebo veřejné technické prostory – kde by odkrytý hardware pantů vypadal nepatřičně.

Díky kompatibilitě s rámy rozvaděčů Rittal je plně skrytý závěs z nerezové oceli přímou volbou pro výrobce nebo integrátory, kteří již s tímto rámovým systémem pracují. Varianta z nerezové oceli zvládá korozní požadavky venkovních skříní nebo skříní s vysokou vlhkostí a varianta z uhlíkové oceli pokrývá většinu standardních vnitřních rozvodných skříní, kde jsou náklady i podmínky prostředí mírné.

FAQ

Q1: Jaké varianty jsou k dispozici pro CL138?

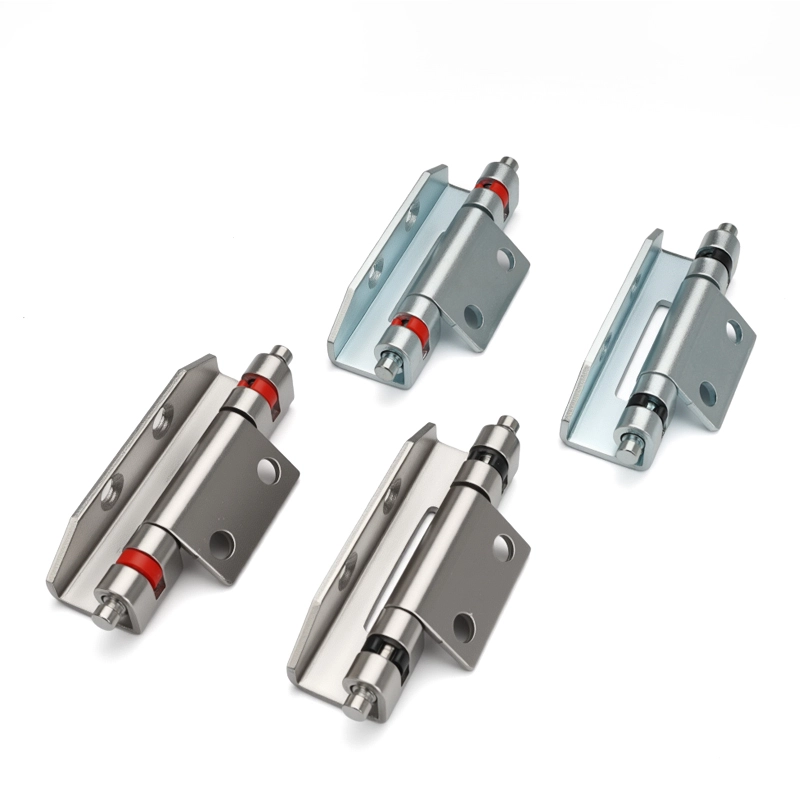

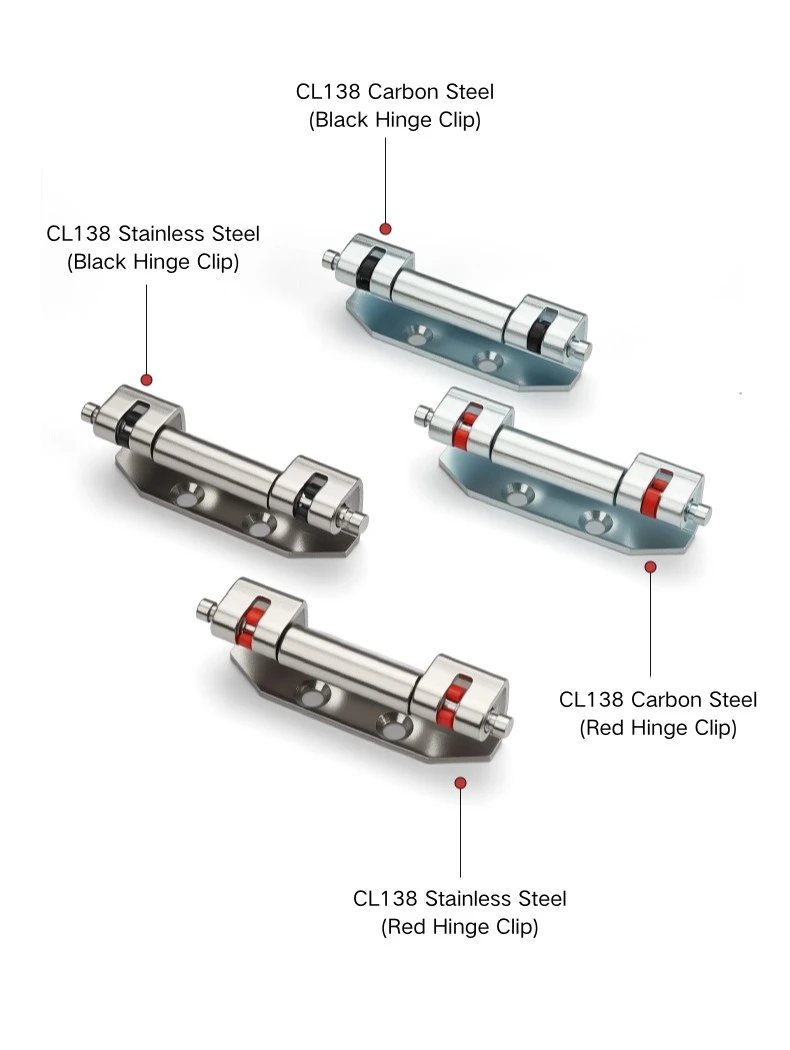

CL138 se dodává ve čtyřech variantách: uhlíková ocel s černou svorkou, uhlíková ocel s červenou svorkou, nerezová ocel s černou svorkou a nerezová ocel s červenou svorkou. Barva svorky je pouze kosmetická — mezi černou a červenou není žádný funkční rozdíl.

Q2: Jaký je úhel otevření CL138?

Skrytý závěs CL138 se otevírá do 90°, což pokrývá standardní požadavky na přístup pro dveře rozvodné skříně a ovládací skříně.

Q3: Jak se instaluje CL138?

CL138 je svařený – montážní deska je přivařena k dveřnímu panelu během výroby skříně a tělo pantu je v záběru s kanálem rámu. Tento model nemá možnost šroubování.

Q4: Je CL138 kompatibilní se skříněmi Rittal?

Ano, skrytý závěs CL138 je kompatibilní s rámy skříněk Rittal. Geometrie záběru kanálu závěsu vyhovuje profilu rámu Rittal.

Q5: Co označují barvy svorky?

Černé a červené spony jsou pouze barevné varianty — materiál a nosnost jsou u obou stejné. Červená se někdy používá jako vizuální indikátor pro rozlišení pozic závěsů nebo linií skříně; černá je běžnější výchozí volbou.

Q6: Jaký materiál bych si měl vybrat pro venkovní kryty?

Verze CL138 z nerezové oceli je správnou volbou pro venkovní kryty, vlhká prostředí nebo instalace, kde je dlouhodobým požadavkem odolnost proti korozi. Uhlíková ocel vyhovuje standardním aplikacím vnitřních rozvodných skříní.
