Závěs pro povrchovou montáž elektrické skříně

Pro kupující, kteří získávají závěsy skříní od společnosti Yitai Lock pro distribuční panely nebo průmyslové skříně, řada závěsů pro povrchovou montáž elektrických skříní CL219 pokrývá řadu užitečných velikostí v jediném konzistentním designu. CL219-1 je největší ze tří, CL219-3 sedí uprostřed a CL219-2 je nejmenší – existuje tedy model, který odpovídá většině velikostí dveří, aniž by bylo nutné přecházet na jinou řadu závěsů. Všechny tři jsou přišroubovány pomocí čtyř upevňovacích bodů a verze z nerezové oceli mají zrcadlový povrch pro aplikace, kde je prioritou odolnost proti korozi a vzhled povrchu.

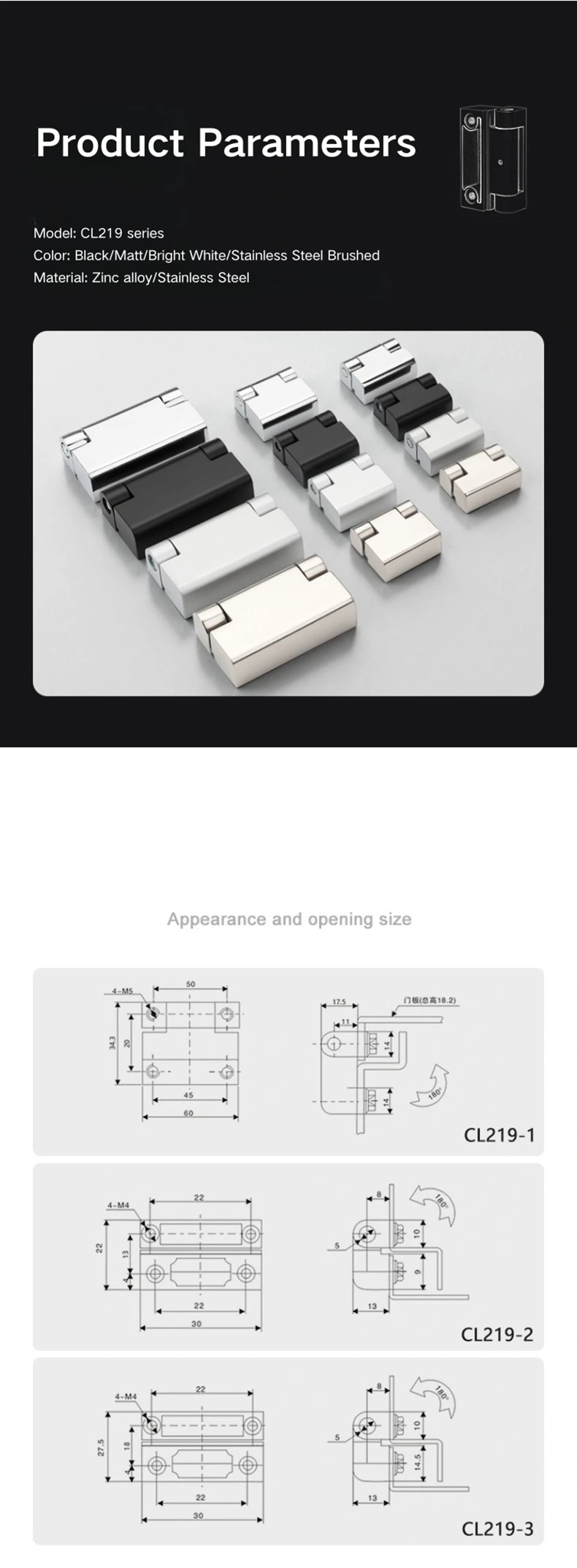

Možnosti a rozměry modelu

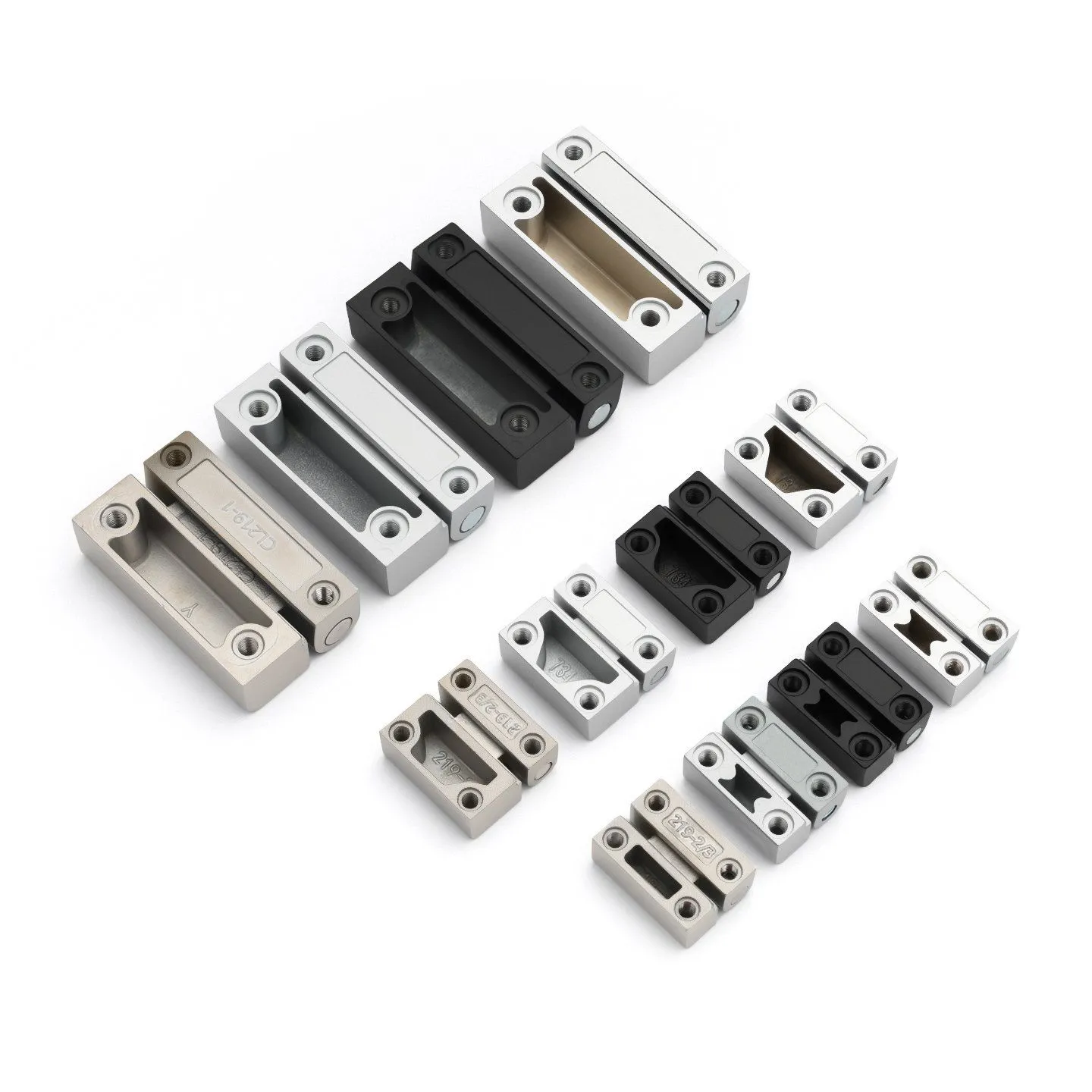

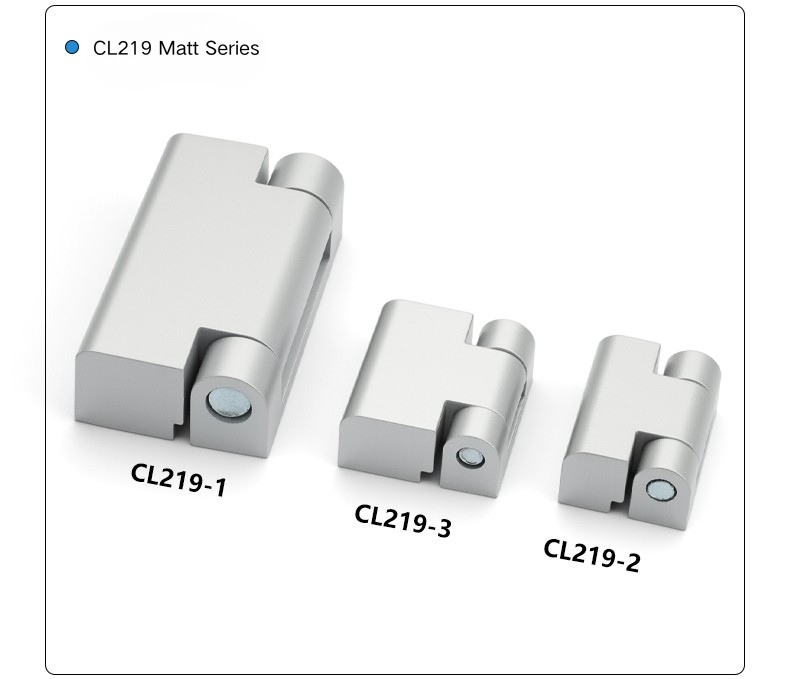

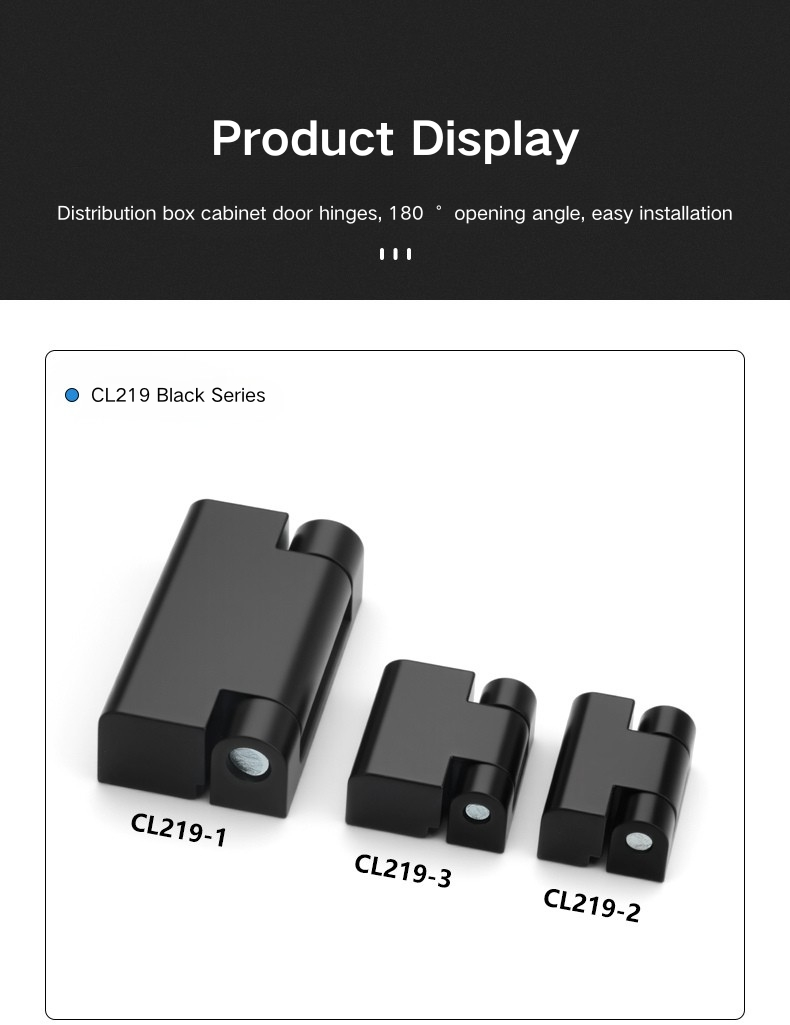

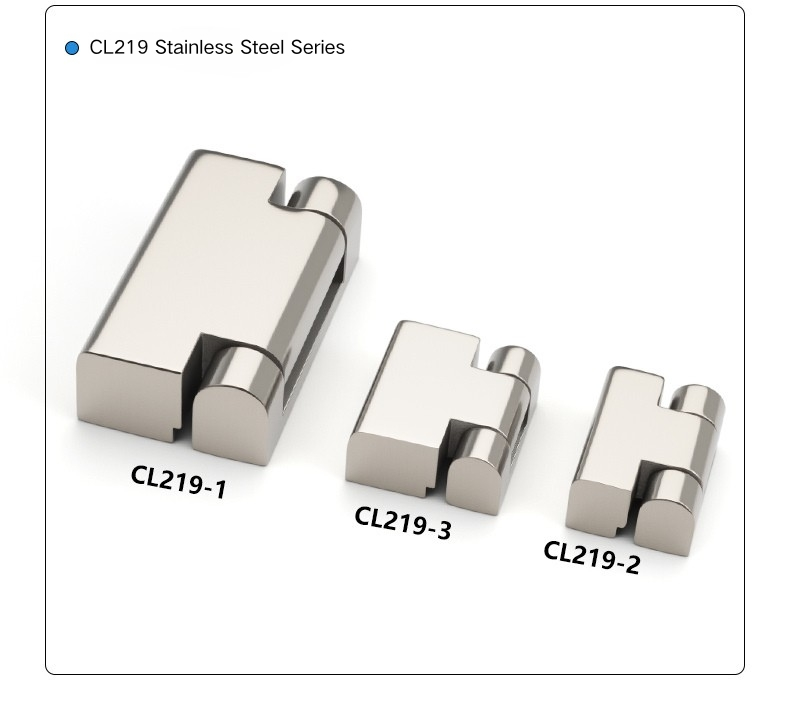

Závěs pro povrchovou montáž elektrické skříně je k dispozici ve třech velikostech. CL219-1 je největší model s celkovým půdorysem 60 × 34,3 mm, vnitřním rozpětím křídel 45 mm a čtyřmi montážními šrouby M5. CL219-2 je nejmenší s celkovými rozměry 30 × 22 mm s vnitřním rozpětím 22 mm a čtyřmi šrouby M4. CL219-3 spadá mezi tyto dva v celkovém rozměru 30 × 27,5 mm, také s vnitřním rozpětím 22 mm a čtyřmi šrouby M4 – o něco vyšší než CL219-2, ale sdílejí stejnou šířku a velikost šroubu.

Výběr mezi modely závěsů pro povrchovou montáž elektrické skříně závisí na velikosti dveřního panelu a zatížení, které musí závěs nést. CL219-1 je správnou volbou pro větší nebo těžší dvířka skříněk; CL219-2 je vhodný pro lehčí, kompaktní skříně; a CL219-3 sedí mezi nimi a nabízí o něco větší výšku než CL219-2 při zachování stejné šířky stopy. Všechny tři se otevírají na 180°.

Možnosti povrchové úpravy a materiálu

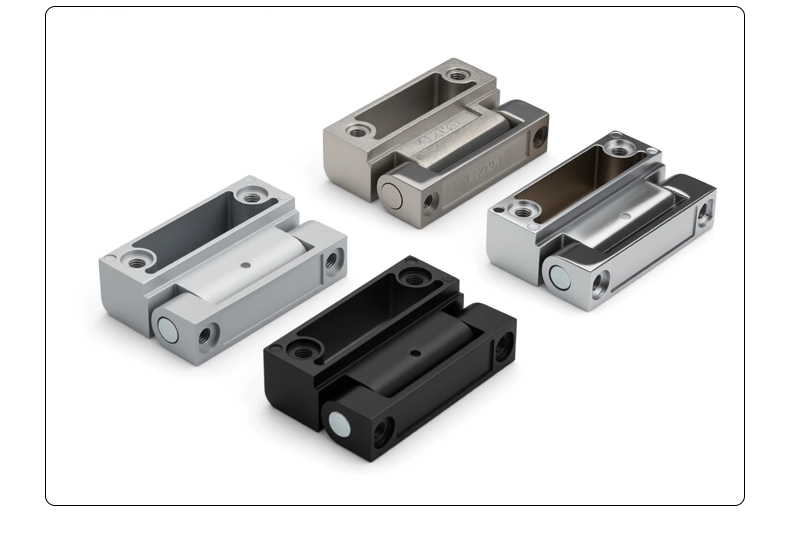

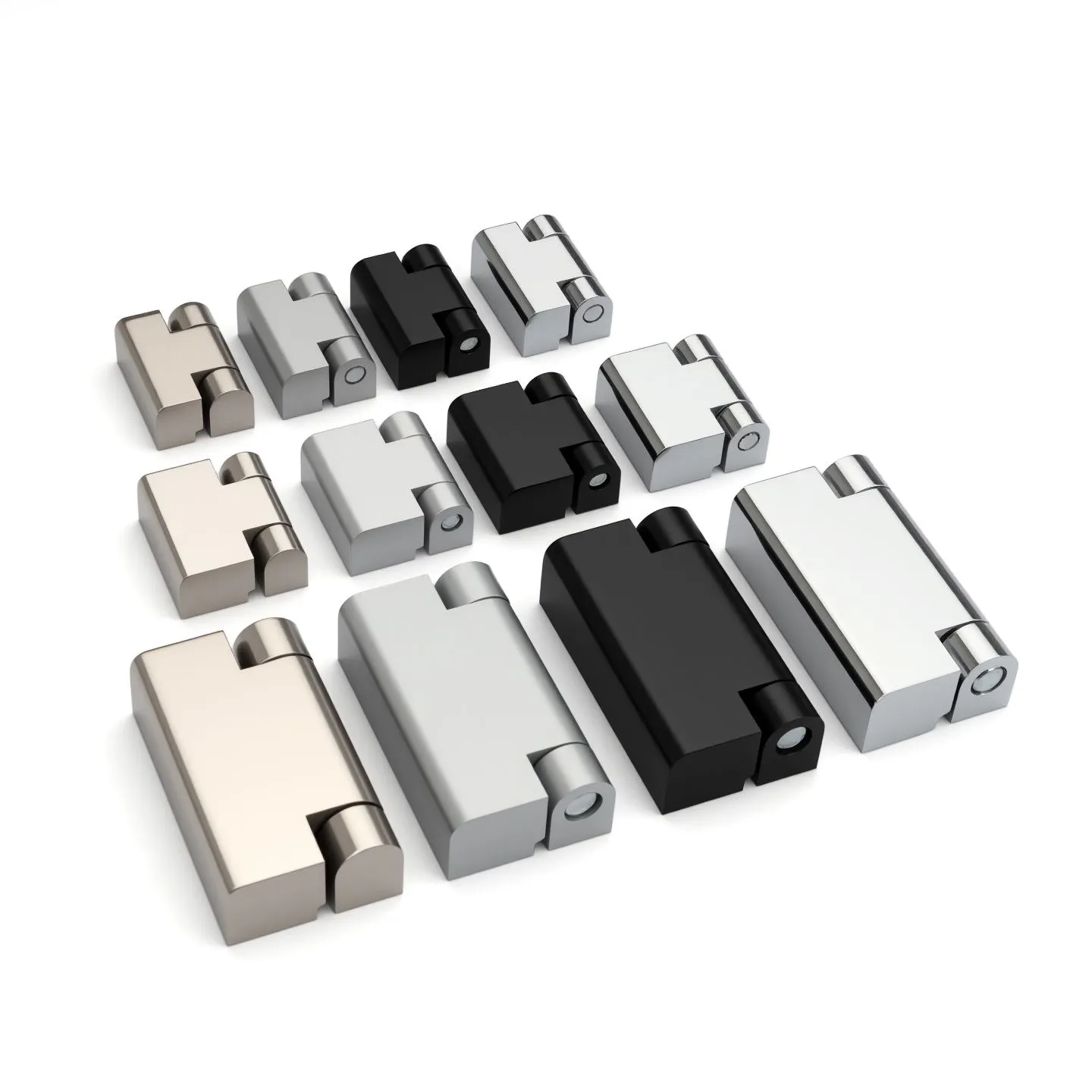

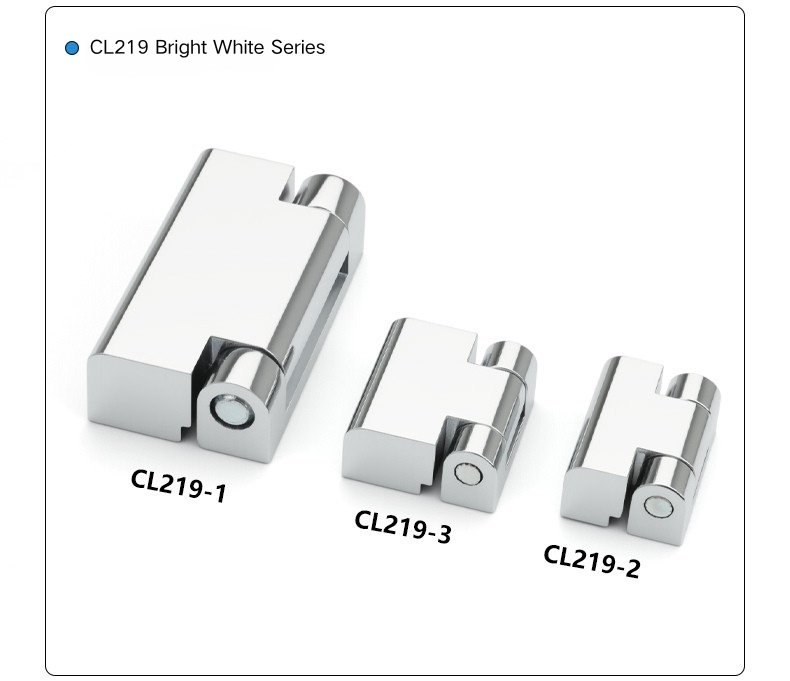

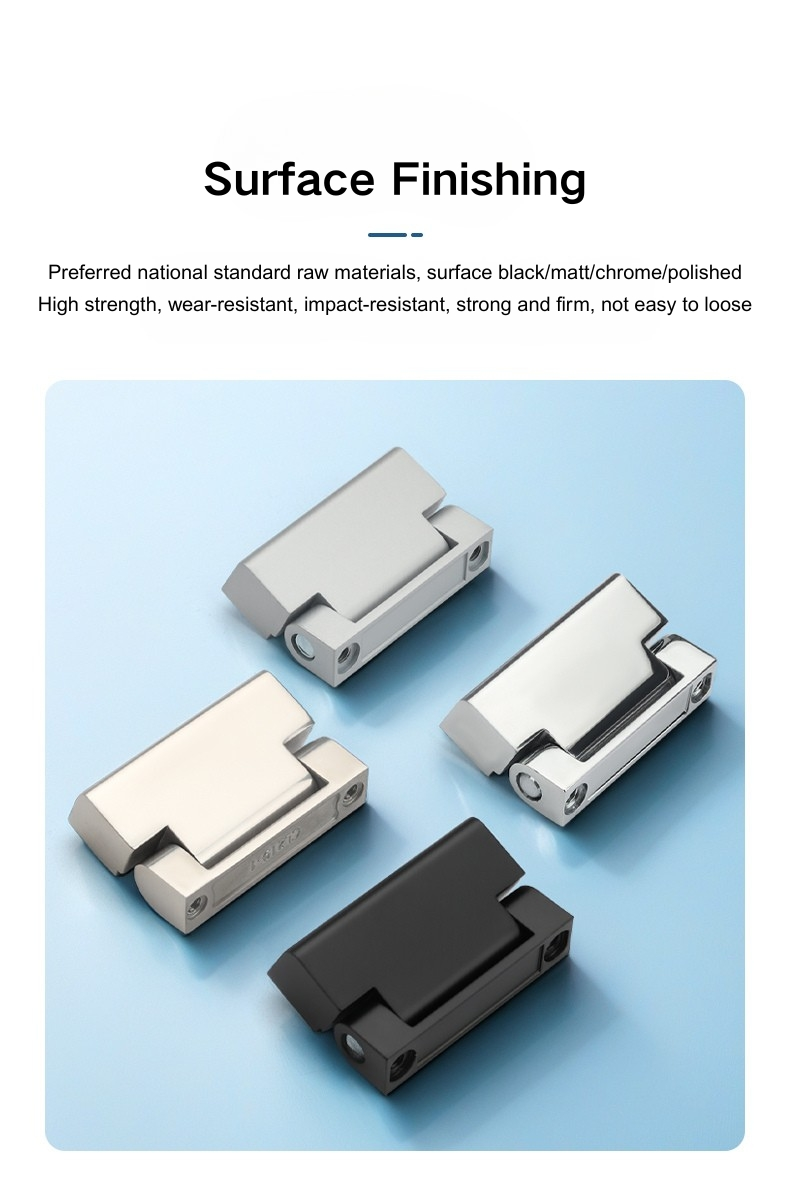

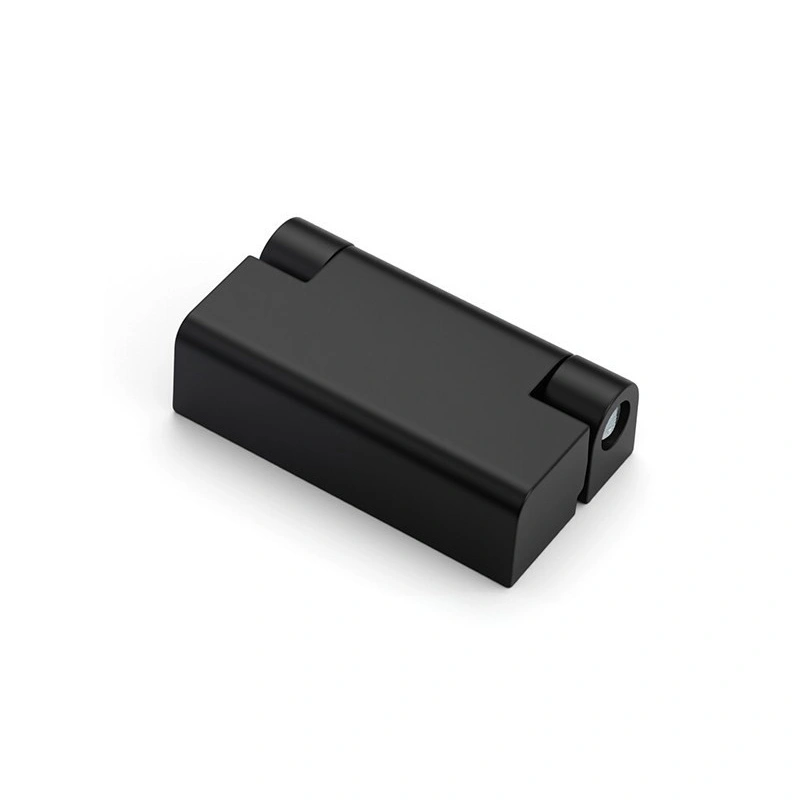

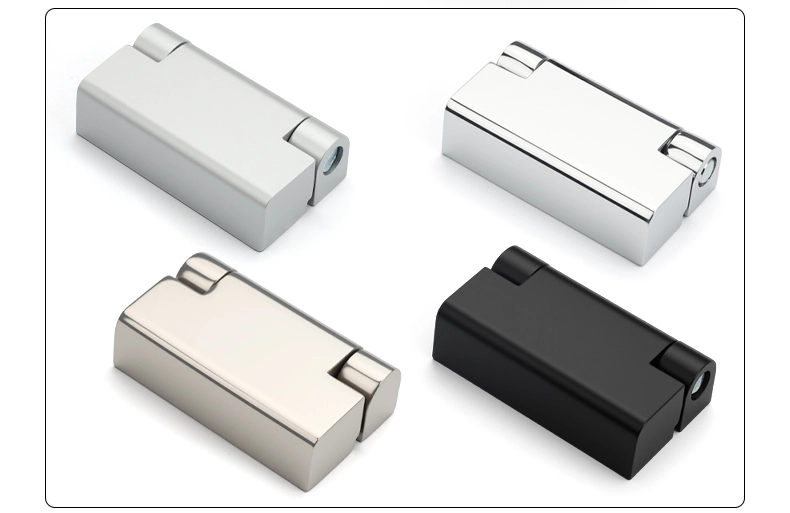

Každý model závěsu pro povrchovou montáž elektrické skříně je nabízen ve čtyřech variantách: slitina černého zinku, slitina zinku s matnou povrchovou úpravou, slitina zinku v lesklém chromu a nerezová ocel se zrcadlovým povrchem. Tři varianty zinkové slitiny poskytují řadu povrchových vzhledů, které odpovídají různé estetice skříně – černá pro tmavé skříně nebo skříně s práškovým nástřikem, matná pro průmyslový vzhled s nízkým leskem a světlý chrom pro leštěný vzhled na panelech s vyšší specifikací.

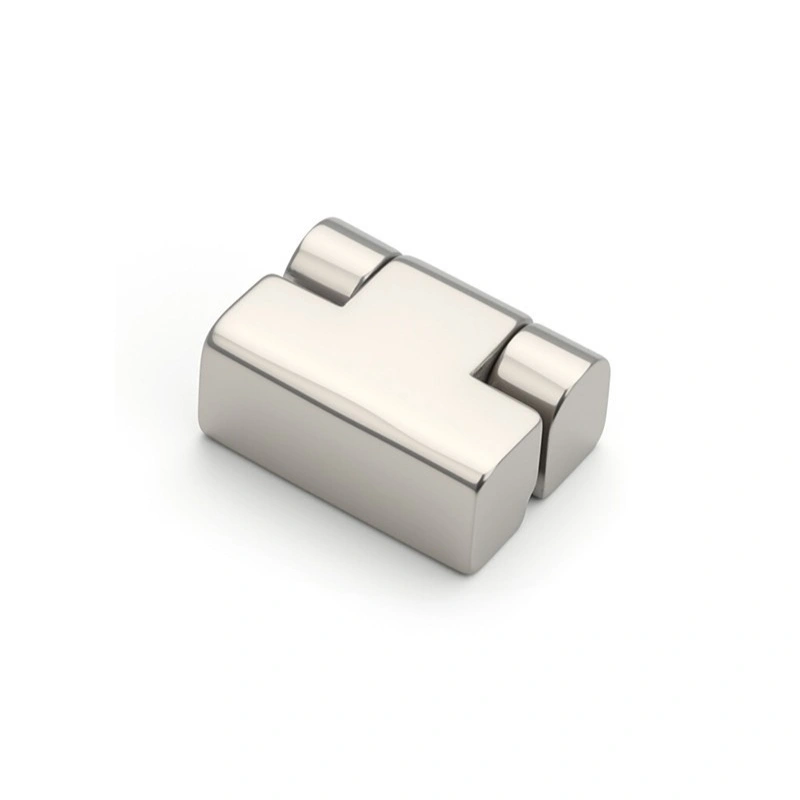

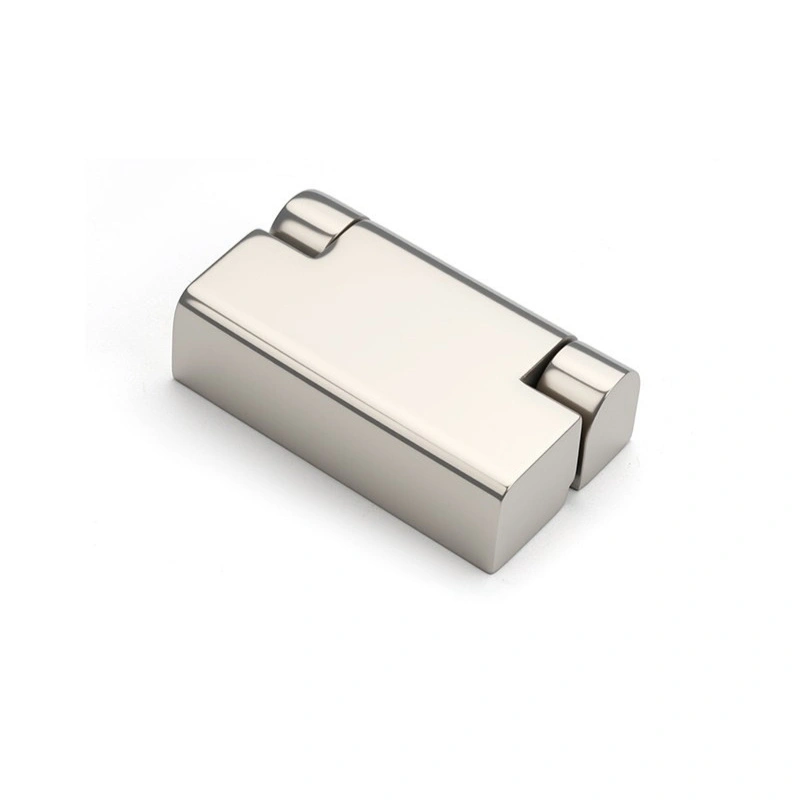

Verze závěsu pro povrchovou montáž elektrického rozvaděče z nerezové oceli používá zrcadlové leštění, které poskytuje reflexní, hladký povrch spíše než kartáčovaný nebo saténový povrch. Pokud se skříň chystáte ven, blízko pobřeží nebo kdekoli, kde je vlhkost běžným faktorem, verze z nerezové oceli se zrcadlovým povrchem je rozumnější volbou – možnosti ze slitiny zinku jsou v pořádku uvnitř, ale časem nevydrží tak dobře ve vlhkých nebo slaných podmínkách. U standardních aplikací ve vnitřních skříních se za normálních podmínek dobře udrží jakákoli povrchová úprava zinkové slitiny.

Úhel otevírání a ovládání dveří

Všechny tři modely závěsu pro povrchovou montáž elektrické skříně se otevírají do 180°, což umožňuje, aby se dveře skříně zcela naplocho otočily k sousednímu panelu nebo stěně. Otočení o 180° je praktické na užších místech, kde by dveře, které se otevírají pouze částečně, bránily přístupu do interiéru nebo práci kolem blízkého zařízení. Pokud jde o povrchovou montáž, pant sedí na vnější straně dveří i rámu — je viditelný, když jsou dveře zavřené, ale to také znamená, že instalace je jednoduchá a pant lze snadno zkontrolovat nebo vyměnit, aniž by bylo nutné dveře rozebírat. Díky tomu je instalace jednoduchá – není potřeba žádné vedení nebo výřez bez přípravy – a také je snadná kontrola nebo výměna pantu dveří.

FAQ

Q1: Jaké velikosti jsou k dispozici v řadě CL219?

Řada CL219 zahrnuje tři modely. CL219-1 je největší s celkovými rozměry 60 × 34,3 mm; CL219-3 je středně velký s 30 × 27,5 mm; a CL219-2 je nejmenší s 30 × 22 mm. Všechny tři sdílejí stejný základní design a úhel otevření 180°.

Q2: Jaké velikosti šroubů se používají pro montáž?

CL219-1 používá k montáži čtyři šrouby M5. Oba CL219-2 a CL219-3 používají čtyři šrouby M4. Délka šroubu by měla být zvolena na základě vašeho dveřního panelu a tloušťky rámu.

Q3: Jaké možnosti povrchové úpravy jsou k dispozici?

Každý model CL219 je dodáván v černé zinkové slitině, matné zinkové slitině, lesklé chromové zinkové slitině a zrcadlové nerezové oceli. Možnosti slitiny zinku jsou vhodné pro použití ve vnitřních skříních; zrcadlový povrch z nerezové oceli je lepší pro venkovní prostředí nebo prostředí s vysokou vlhkostí.

Q4: Jaký je úhel otevření závěsu skříně CL219?

Všechny tři modely CL219 se otevírají v úhlu 180°, což umožňuje, aby se dveře zcela vyklopily. To je užitečné v instalacích, kde je potřeba plný prostor dveří nebo kde je omezený prostor kolem skříně.

Q5: Jedná se o skrytý nebo na povrch namontovaný závěs?

CL219 je závěs pro povrchovou montáž. Spíše sedí na vnější straně dveří a rámu, než aby byl zapuštěný nebo skrytý. To zjednodušuje instalaci, protože není vyžadován žádný výřez nebo vedení a závěs zůstává po instalaci přístupný pro kontrolu nebo výměnu.

Q6: Je verze z nerezové oceli vhodná pro venkovní kryty?

Ano. Nerezová ocel CL219 se zrcadlovým povrchem používá korozivzdorný materiál třídy 304 a je vhodná pro venkovní rozvaděče, pobřežní prostředí nebo jakoukoli instalaci, kde je skříň v průběhu času vystavena vlhkosti.

Q7: Jak si mohu vybrat mezi CL219-1, CL219-2 a CL219-3?

Vybírejte na základě velikosti a hmotnosti dveřního panelu. CL219-1 je největší a hodí se pro těžší nebo větší dveře. CL219-2 je nejmenší a funguje dobře na kompaktních nebo lehkých skříních. CL219-3 je střední velikosti a sedí mezi nimi jak rozměry, tak nosností.
