Jaké kování malých skříní vlastně drží průmyslovou skříň pohromadě?

Thezámkyapantyna průmyslové skříni upoutají většinu pozornosti, ale menší kování drží celou konstrukci pohromadě – doslova. Yitailock dodává řadu příslušenství k panelům rozvaděčů, které pokrývají matice, konektory a kování tyčí, které tvoří páteř správně sestavené rozvodné skříně nebo průmyslové skříně. Zde je pohled na tři z nich.

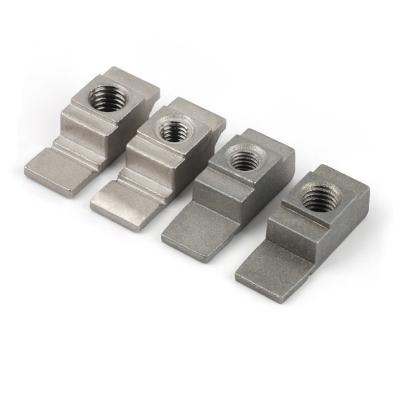

Čtvercové ořechy a kachní oříšky

Čtyřhranné matice M6 a M8 a matice kachního zobáku jsou druhem kování, o kterém se jen zřídka uvažuje, dokud chybí. Zasouvají se do profilu rámu skříně a poskytují závitový kotevní bod pro panely, konzoly a další součásti – aniž by potřebovali přístup k zadní části profilu, aby je držely na místě během montáže. K dispozici ve slitině zinku a nerezové oceli 304, volba mezi těmito dvěma se řídí obvyklou logikou: slitina zinku pro standardní vnitřní kryty, nerezová ocel pro cokoli ve vlhkém nebo korozivním prostředí. Varianty úhlových profilů 90 stupňů fungují na stejném principu, pouze orientované pro rohové montáže.

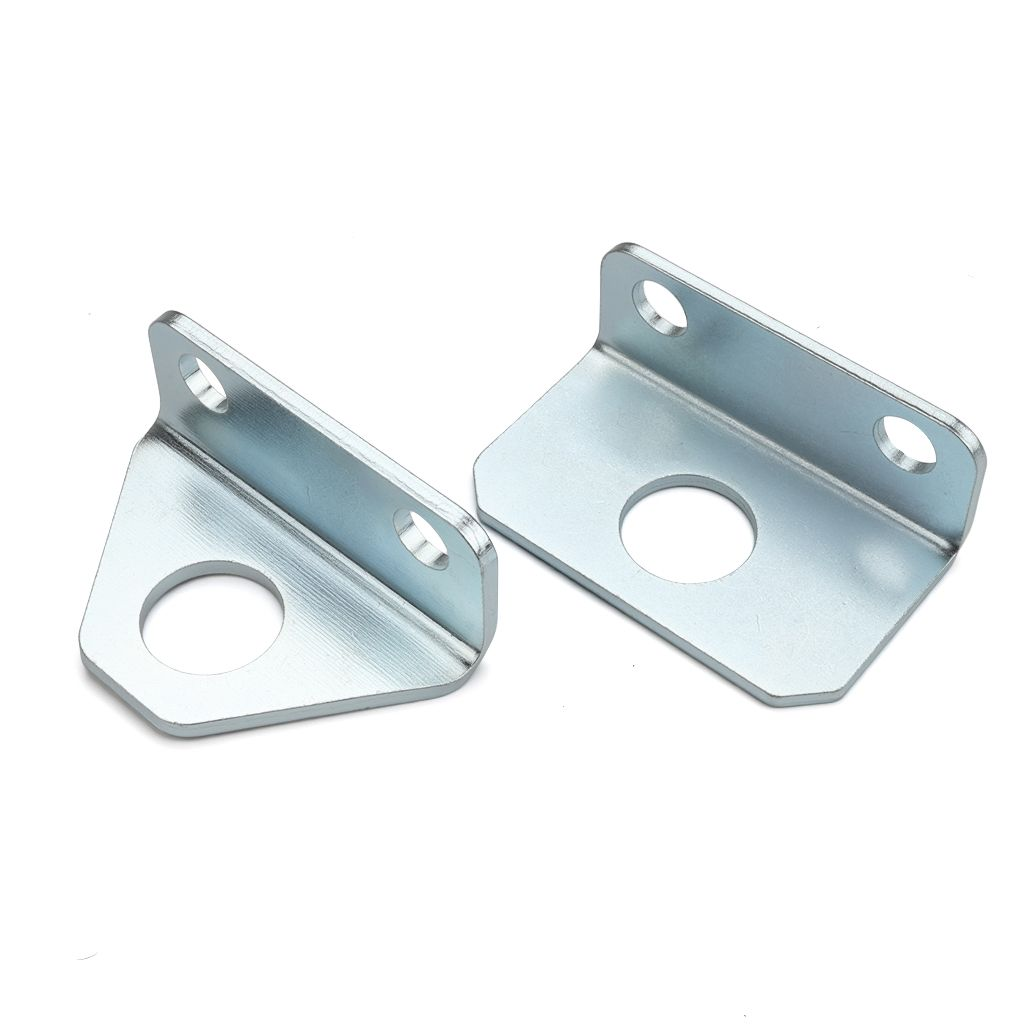

Zvedací konektory a montážní konzoly ve tvaru L

Pravá horní skupina pokrývá spojovací a montážní součásti skříně – zvedací konektory ve tvaru L a sestavy montážních držáků používané ke spojení částí skříně nebo upevnění skříně ke stěně nebo podlahové konstrukci. Ty jsou vyrobeny z pozinkované uhlíkové oceli, což jim dává solidní nosnost při montáži panelů. Dva čtvercové modely představují starší verze tohoto kování; novější lichoběžníkový model vylepšuje profil pro čistší zapadnutí do kanálu rámu. Pro každého, kdo montuje vícedílné rozvodné skříně nebo kotvící skříně v pevných instalacích, jsou tyto konektory tím, co udržuje strukturu vyrovnanou a stabilní, jakmile je vše sešroubováno.

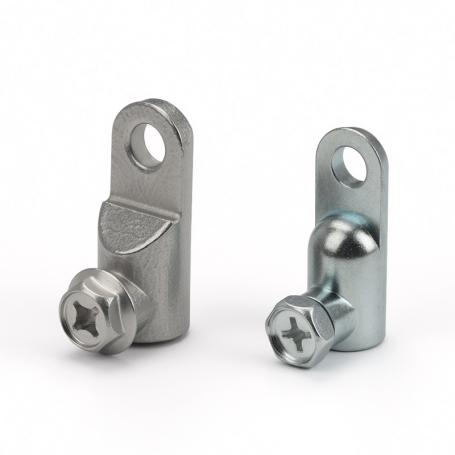

Konektory pojistné tyče

Kování vpravo dole jsou spojky zámkové tyče – spojka mezi táhlem dveří skříně a uzamykacím mechanismem. V nastavení zámku ojnice tyto konektory spojují části tyče a zajišťují sestavu tak, aby se zajišťovací akce čistě přenesla z rukojeti na horní a spodní šroub. Možnosti zahrnují slitinu zinku M8, nerezovou ocel 304 M8 a slitinu zinku M10, které pokrývají nejběžnější velikosti závitů tyče používané ve standardních průmyslových skříních. Nerezová ocel je lepší volbou pro venkovní skříně nebo skříně s vysokou vlhkostí, kde je tyčová sestava časem vystavena náročnějším podmínkám.

Dát to dohromady

Žádné z těchto tvarovek není složité, ale správné určení specifikace – velikosti závitu, materiálu a generování modelu – šetří čas při montáži a předchází frustraci z nesourodých součástí na místě. U sestav skříňových panelů, které k sobě potřebují čistě ladit a zůstat tak, stojí za to těmto malým detailům věnovat pozornost od začátku.
