Asymetrický odsazený pant – co to je a kde se liší

Většina pantů je symetrických – dvě křídla mají stejnou velikost a čep je umístěn ve středu mezery mezi dveřmi a rámem. Anasymetrický odsazený závěszáměrně porušuje tento vzorec a pochopení proč odhaluje mnohé o konkrétních problémech, které má řešit.Yitailockdodává asymetrické odsazené panty pro elektrické skříně a průmyslové skříně, kde standardní geometrie pantů prostě nefunguje.

Čím se liší?

U standardního pantu je otočný bod umístěn přímo na hraně dveří. To znamená, že se dvířka otáčí v oblouku, který při otevírání nese hranu zpět do otvoru skříně – což omezuje, jak široká se mohou dvířka otáčet, než se hrana zachytí o rám nebo vnitřní komponenty.

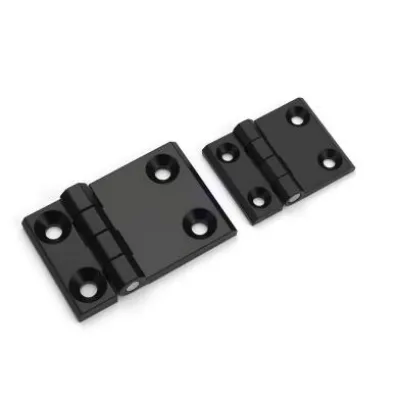

Anasymetrický odsazený závěsposune otočný bod od okraje dveří vytvořením odsazení do jednoho nebo obou křídel. Výsledkem je, že se dvířka otáčí v širším oblouku, čímž čistěji vyčistí rám a umožňují větší úhel otevření, aniž by se okraj o něco ucpal. U skříní se silnými rámy, vnitřních komponentů blízko okraje dveří nebo instalačních prostorů, kde se dveře musí bez překážek otevřít o více než 90 stupňů, řeší tato geometrie problém, který standardní pant nedokáže.

Kde se používá?

Theasymetrický odsazený závěszobrazuje se nejčastěji na:

· Skříně se silnými nebo zesílenými dveřními rámy – kde by standardní čep pantu způsobil, že by se hrana dveří při větších úhlech otevření zablokovala na rámu

· Rozvodné skříně s vnitřními součástmi blízko dveří – kde dveře potřebují při úplném otevření vyčistit vnitřní kabeláž nebo komponenty

· Skříňky vyžadující široké úhly otevírání – zejména tam, kde přístup údržby vyžaduje, aby se dveře bez překážek otočily o více než 90 stupňů

· Vlastní konstrukce skříně – kde geometrie dveří a rámu nevyhovuje standardním proporcím pantů a je potřeba odsazené křídlo, aby geometrie fungovala

Materiál a specifikace

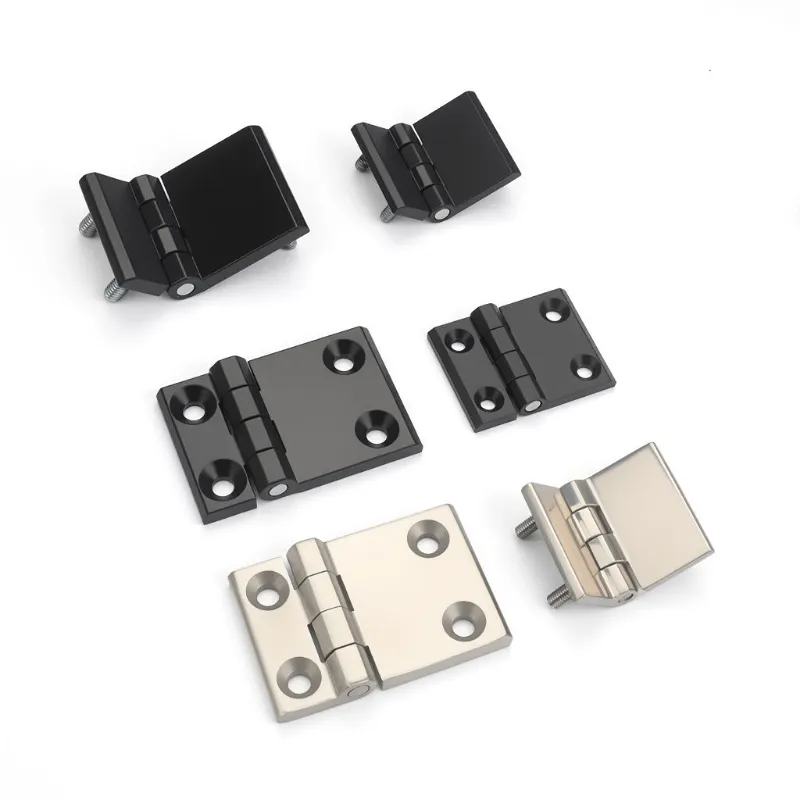

Nerezová ocel a slitina zinku jsou standardními materiálovými možnostmi se stejnou logikou jako u většiny pantů skříněk – nerezová ocel pro venkovní prostředí nebo prostředí s vysokou vlhkostí, slitina zinku pro standardní vnitřní kryty. Rozměr odsazení je klíčovou specifikací pro potvrzení: jak daleko je třeba posunout čep od okraje dveří, závisí na tloušťce rámu a požadované vůli při plném otevření. Získání tohoto měření přímo před objednáním ušetří práci při seřizování během instalace.

Když standard nefunguje?

Většina dveří skříněk funguje dobře se standardním závěsem. Asymetrický odsazený závěs existuje pro situace, kde tomu tak není – kde geometrie dveří, rámu nebo instalačního prostoru vytváří problém, který může čistě vyřešit pouze odsazený čep. Pro tyto aplikace je to ten správný nástroj pro danou práci.
