Čtvercový závěs se zapuštěnými otvory

Pro velkoobchodní objednávky závěsů skříněk nese Yitai Lock čtvercový závěs se zapuštěnými otvory v CL235-1 i CL235-2, takže můžete pokrýt různé velikosti dveří, aniž byste museli měnit dodavatele. CL235-1 je větší z těchto dvou s 64 × 79 mm, zatímco CL235-2 s 54 × 64 mm funguje dobře na lehčích nebo menších dveřích. Šrouby nejsou součástí dodávky, ale lze je objednat samostatně – obvykle v balení po 1 000, s menším množstvím, pokud se obrátíte přímo.

Možnosti a rozměry modelu

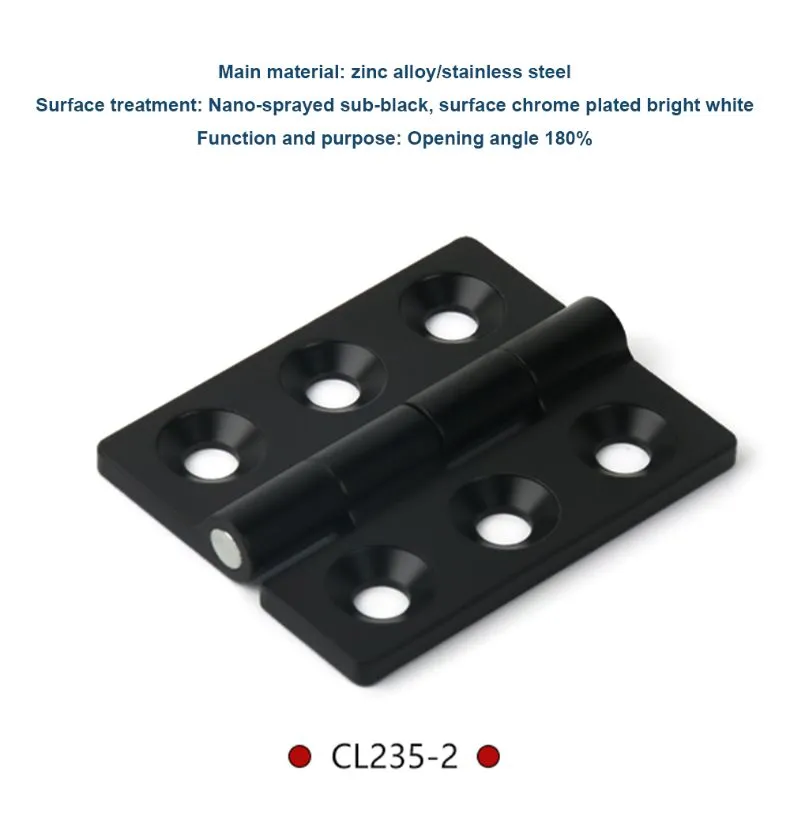

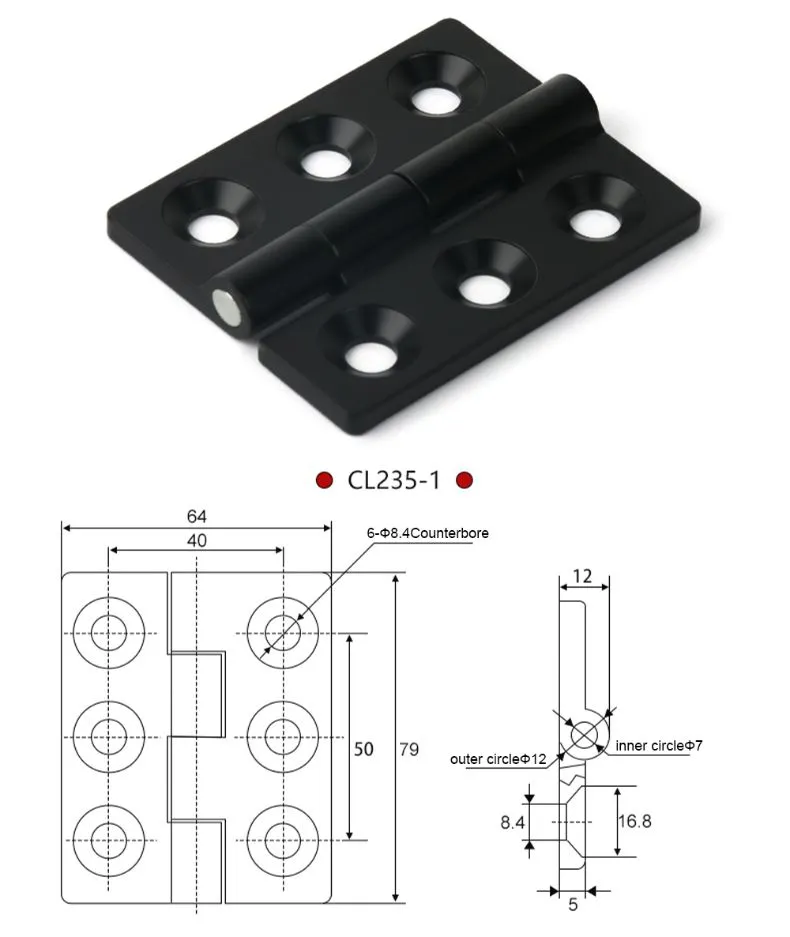

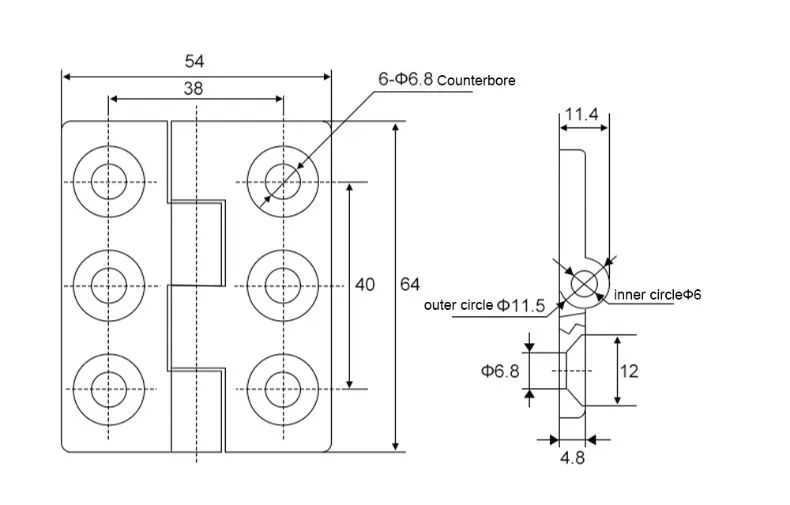

Čtvercový závěs se zapuštěnými otvory je nabízen ve dvou základních modelech. CL235-1 měří 64 × 79 mm, s tloušťkou listu 5 mm u slitiny zinku a 5,6 mm u nerezové oceli 304. CL235-2 je menší z těchto dvou s rozměry 54 × 64 mm, s tloušťkou slitiny zinku 4,8 mm a tloušťkou nerezové oceli 5,5 mm.

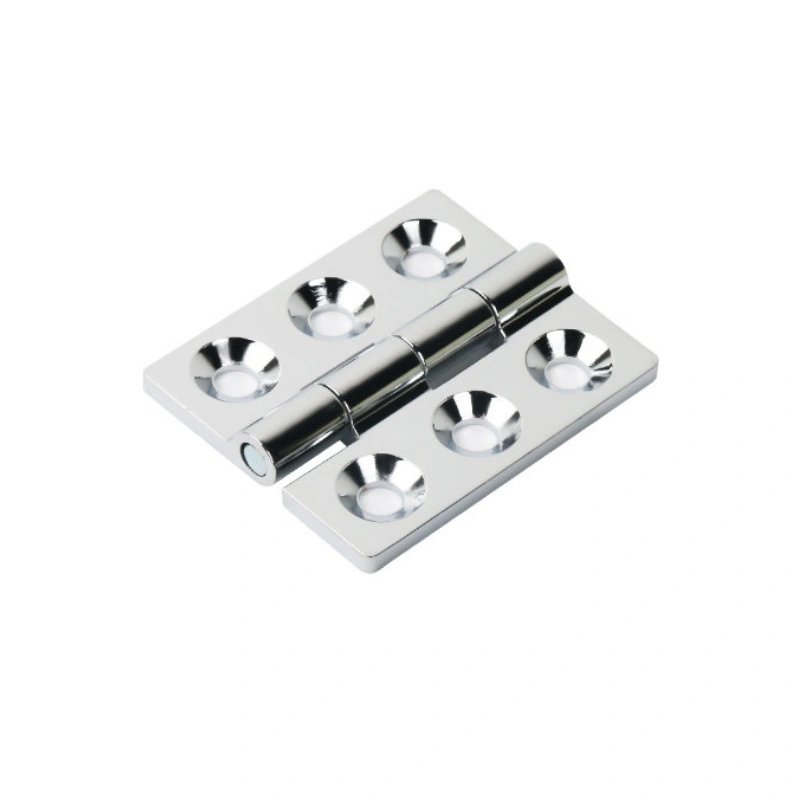

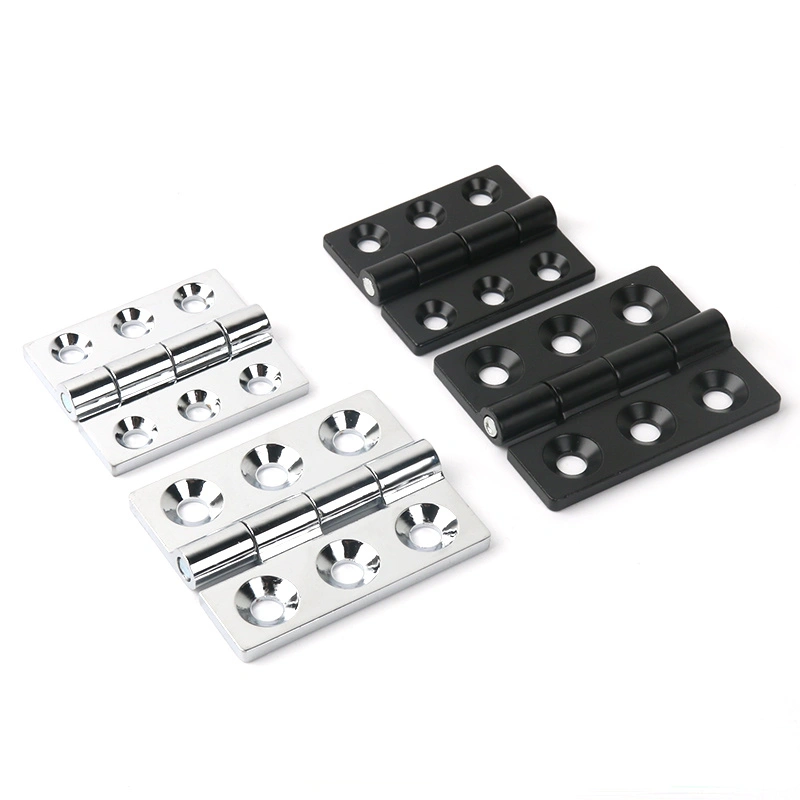

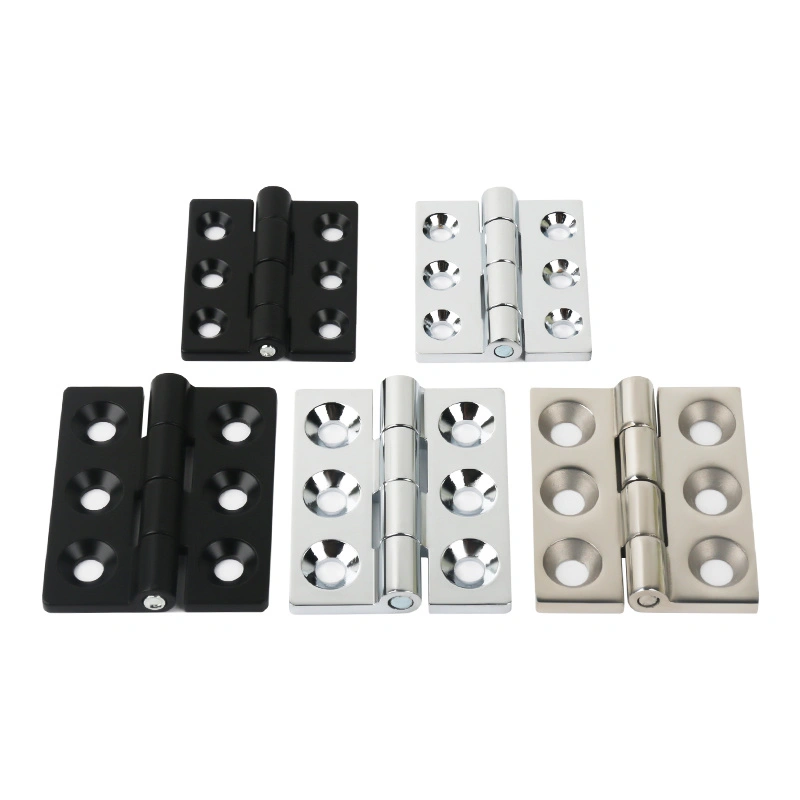

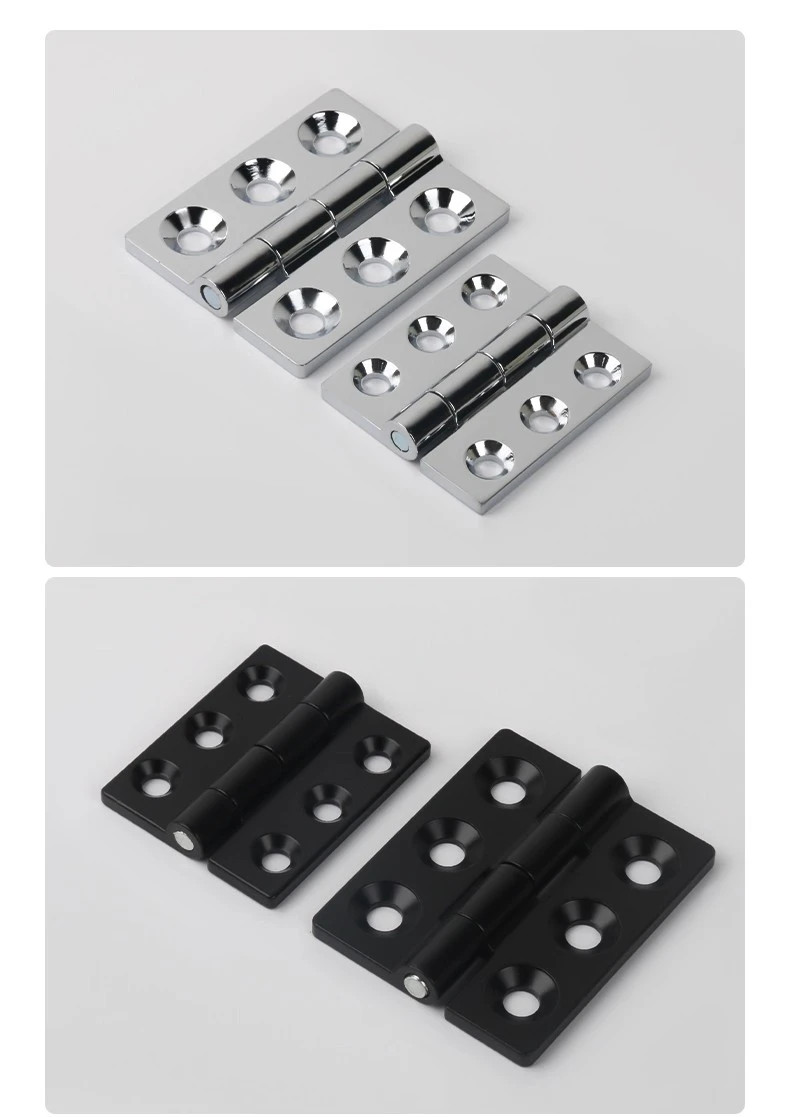

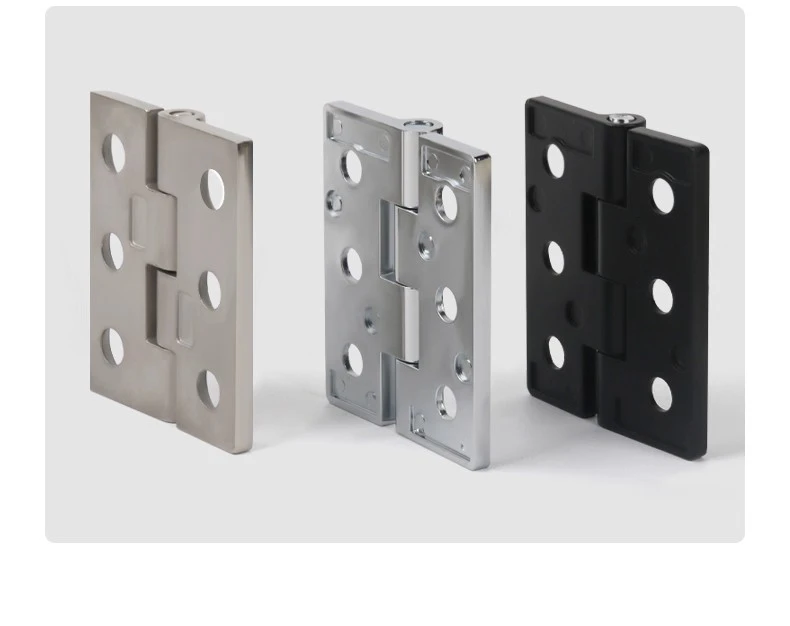

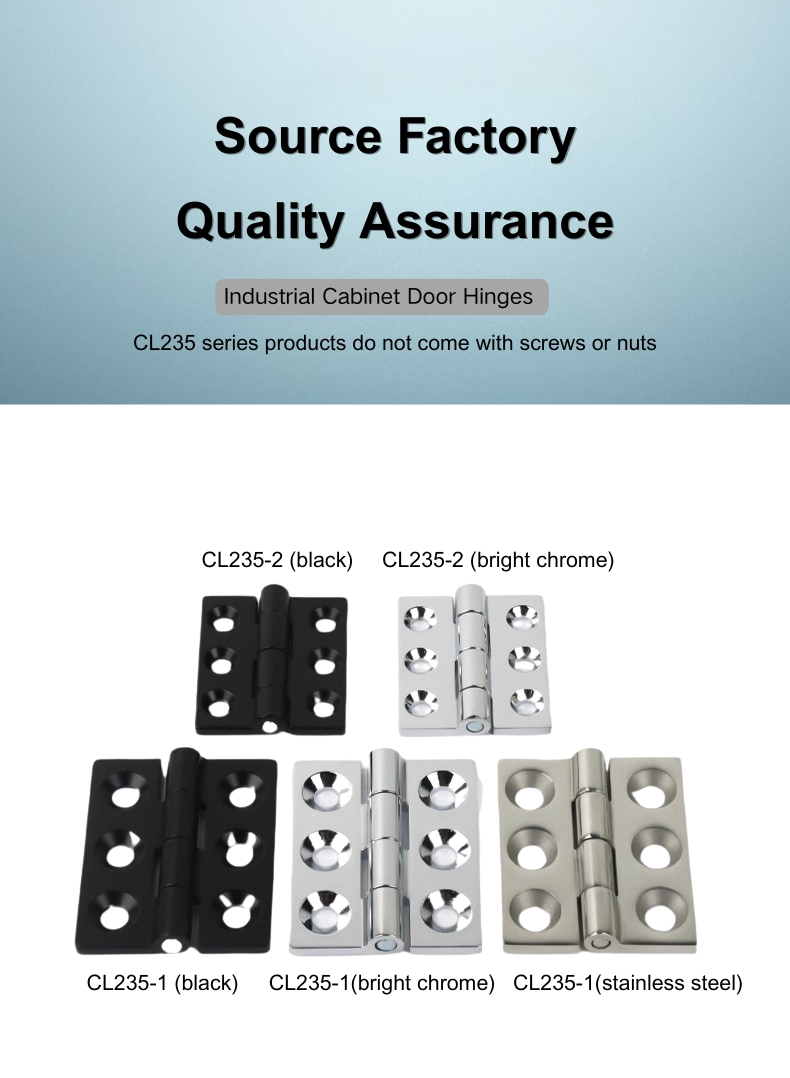

Každý model je k dispozici v několika kombinacích materiálů a povrchových úprav. Čtvercový závěs se zapuštěnými otvory CL235-1 a CL235-2 se dodávají v černé zinkové slitině a zářivě bílé zinkové slitině. CL235-1 a CL235-2 jsou navíc k dispozici v kartáčované nerezové oceli, což poskytuje celkem šest variant napříč dvěma modely. Tato řada umožňuje specifikátorům přizpůsobit povrch závěsů povrchu skříně nebo provoznímu prostředí.

Specifikace zapuštěných otvorů

Zapuštěné otvory na čtvercovém závěsu se zapuštěnými otvory jsou dimenzovány tak, aby odpovídaly každému modelu a materiálu. U CL235-1 je průměr zahloubení Φ8,5 mm pro verze ze slitiny zinku a Φ9,5 mm pro verze z nerezové oceli. U CL235-2 je průměr zahloubení u obou typů materiálů Φ6,8 mm.

Výběr šroubu by měl zohledňovat tloušťku dveřního panelu, tloušťku křídla závěsu a hloubku zahloubení. Čtvercový závěs se zapuštěnými otvory je navržen tak, aby správně zvolené šrouby seděly v jedné rovině nebo těsně pod povrchem křídla. Šrouby nejsou součástí závěsu, ale lze je zakoupit samostatně; standardní balení jsou 1 000 kusů nebo více a menší množství jsou k dispozici na vyžádání.

Materiál a povrchová úprava

Čtvercový závěs se zapuštěnými otvory se vyrábí tlakovým litím, které dává každému listu přesnou rozměrovou konzistenci napříč výrobními šaržemi. Verze ze slitiny zinku jsou povrchově upraveny buď leskle černou nebo jasně bílou barvou – obě jsou odolnou povrchovou úpravou vhodnou do prostředí vnitřních skříní. Verze z nerezové oceli používají materiál třídy 304 s kartáčovaným povrchem, který poskytuje odolnost proti korozi vhodnou pro skříně ve vlhkém nebo mírně korozivním prostředí.

Stojí za zmínku, že nerezová varianta čtvercového závěsu se zapuštěnými otvory má o něco větší tloušťku listu než ekvivalent zinkové slitiny – 5,6 mm oproti 5 mm u CL235-1 a 5,5 mm oproti 4,8 mm u CL235-2. Tento rozdíl by měl být zohledněn při výpočtu vůle dveří nebo výběru délky šroubu pro instalace z nerezové oceli.

Aplikační scénáře

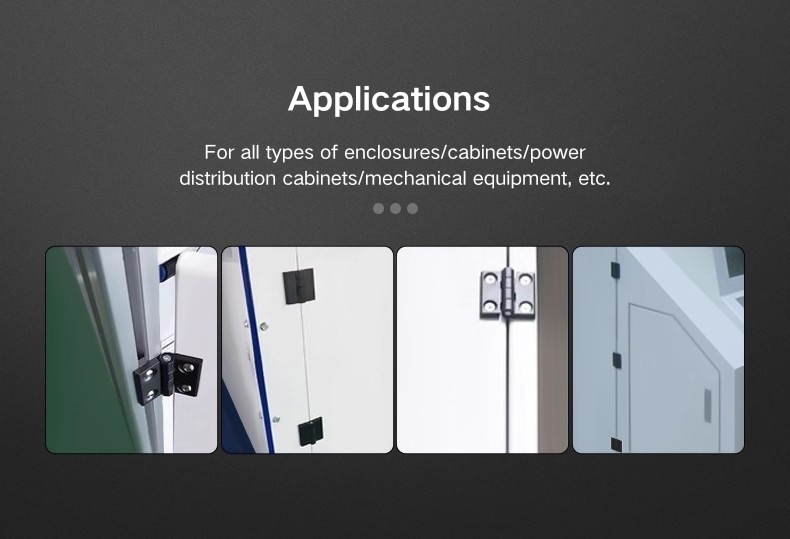

Čtvercový závěs se zapuštěnými otvory se vyskytuje u mnoha různých typů skříní – rozvodné skříně, skříně rozváděčů, ovládací panely a skříně s hliníkovým profilem jsou všechny běžné. Čtvercové křídlo sedí rovně a poskytuje pevnou nosnou plochu, která dobře drží na dveřích, které se pravidelně otevírají a zavírají nebo potřebují unést trochu váhy.

Tam, kde má čtvercový pant se zapuštěnými otvory tendenci být specifikován, je všude tam, kde čelo dveří potřebuje zůstat čisté a přehledné. Díky šroubům, které jsou v jedné rovině, není žádný hardware, který by se pyšnil povrchem, který by se mohl zachytit o kabeláž nebo zadrhnout během údržby. Verze ze slitiny černého zinku má tendenci jít na tmavé nebo práškově lakované skříně; kartáčovaný nerez se vybírá pro venkovní kryty nebo kdekoli, kde hraje roli vlhkost.

FAQ

Q1: Jaké jsou dvě dostupné velikosti pro tento závěs skříně?

CL235-1 měří 64*79 mm a CL235-2 měří 54*64 mm. Oba jsou k dispozici v zinkové slitině a broušené nerezové oceli 304, přičemž verze zinkové slitiny jsou nabízeny také v černé a zářivě bílé povrchové úpravě.

Q2: Jaké možnosti povrchové úpravy jsou k dispozici?

Závěsy skříněk CL235-1 a CL235-2 se dodávají z černé zinkové slitiny, zářivě bílé zinkové slitiny a broušené nerezové oceli. V současné řadě není žádné zrcadlo nebo lakovaná nerezová varianta.

Q3: Jsou šrouby součástí závěsu?

Šrouby nejsou součástí dodávky. Prodávají se samostatně, obvykle v balení po 1000 kusech nebo více. Pro menší množství mohou kupující kontaktovat přímo Yitai Lock a požádat o cenu na základě požadovaného množství.

Q4: Jak si mohu vybrat správnou délku šroubu?

Délka šroubu by měla být zvolena na základě tloušťky dveřního panelu, tloušťky křídla pantu a toho, jak hluboko chcete, aby šroub seděl v zahloubení. Průměr zahloubení u CL235-1 je Φ8,5 mm pro slitinu zinku a Φ9,5 mm pro nerezovou ocel; u CL235-2 je to Φ6,8 mm pro oba typy materiálů.

Q5: Jaký je rozdíl v tloušťce mezi verzemi ze slitiny zinku a nerezové oceli?

Na CL235-1 má list ze slitiny zinku tloušťku 5 mm a list z nerezové oceli 5,6 mm. U CL235-2 je slitina zinku 4,8 mm a nerezová ocel 5,5 mm. Tento rozdíl tloušťky je třeba vzít v úvahu při výběru délky šroubu a výpočtu vůle dveří.

Q6: Je tento závěs vhodný pro venkovní kryty?

Verze z kartáčované nerezové oceli 304 je vhodná pro venkovní prostředí nebo prostředí s vysokou vlhkostí díky své odolnosti proti korozi. Verze ze slitiny zinku jsou vhodnější pro aplikace ve vnitřních skříních, kde je vystavení vlhkosti omezené.

Q7: Jaký výrobní proces se používá?

Jak verze zinkové slitiny, tak verze z nerezové oceli tohoto závěsu skříně jsou vyráběny tlakovým litím, které zajišťuje rozměrovou konzistenci a čistou geometrii otvorů v průběhu celé výroby.

Q8: Lze tento závěs použít na rámy skříněk z hliníkového profilu?

Ano. Konstrukce čtvercového křídla a uspořádání zapuštěných otvorů činí tento závěs skříně kompatibilní se sestavami dveří skříně z hliníkového profilu za předpokladu, že montážní povrch má dostatečnou tloušťku, aby unesl délku použitého šroubu.
