Navařený otočný pant parlamentu

Pro velkoobchodní dodávky panelových dveřních pantů od Yitai Lock se navařovací otočný pant Parlamentu dodává v jedenácti variantách zahrnujících typy vnitřních a vnějších závitů, velikosti M6 a M8, integrované a odnímatelné konfigurace čepů a nerezovou ocel 201 a 304. Integrovaný typ má pevný kolík vhodný pro trvalé instalace; odnímatelný typ je vybaven kolíkem bočního výstupu, který lze vytáhnout pro odstranění dvířek bez použití nářadí, což je běžnější volba u skříní, které vyžadují pravidelné odstraňování dvířek během údržby nebo instalace.

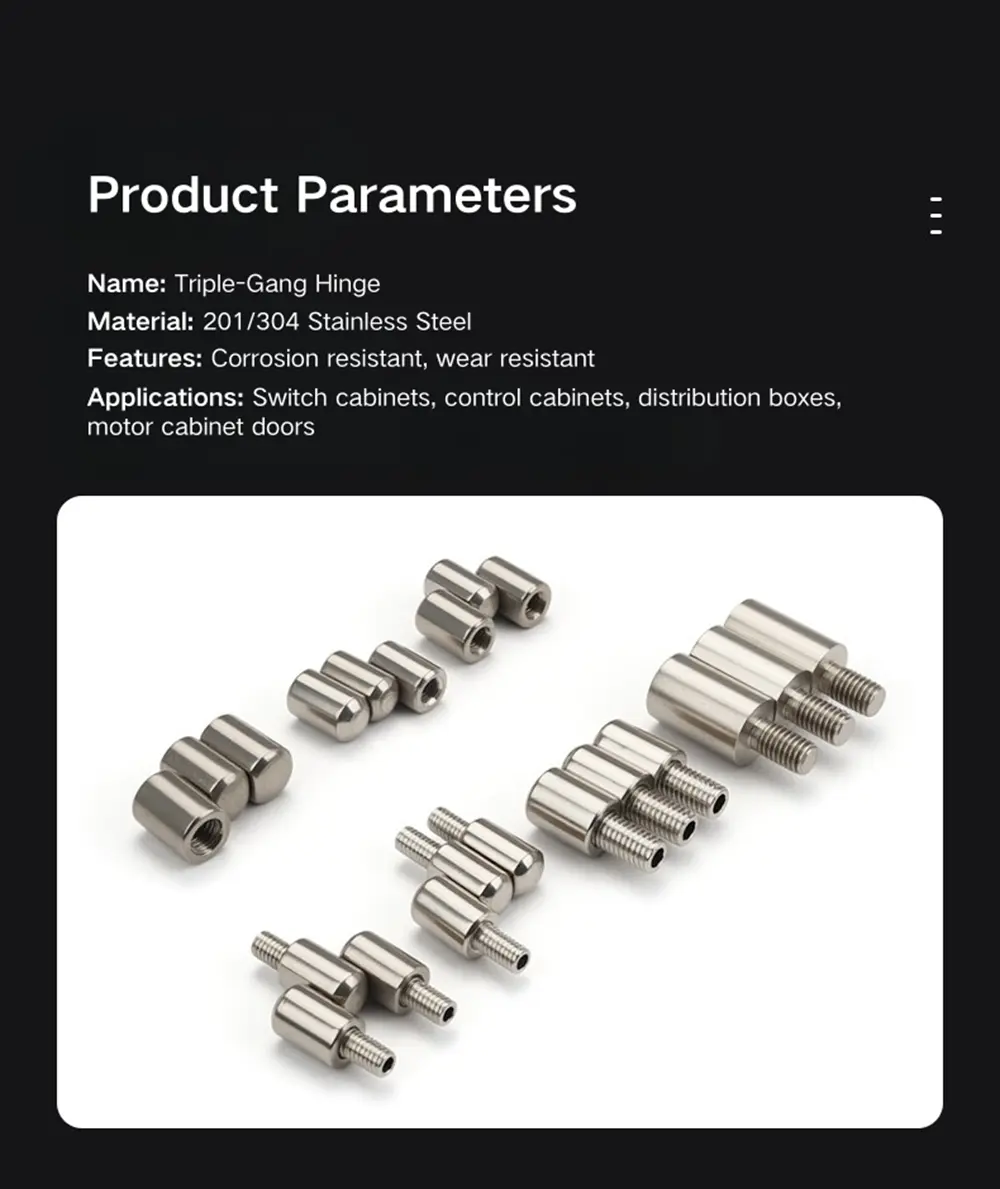

Model produktu	M8/10/12/14/16 Povrchový závěs
Materiál	Železo/201 nerezová ocel/304 nerezová ocel
si může vybrat barvu	Nerezová ocel/černá
Používání	Vhodné pro různé typy rozvaděčů, ovládacích skříní atd

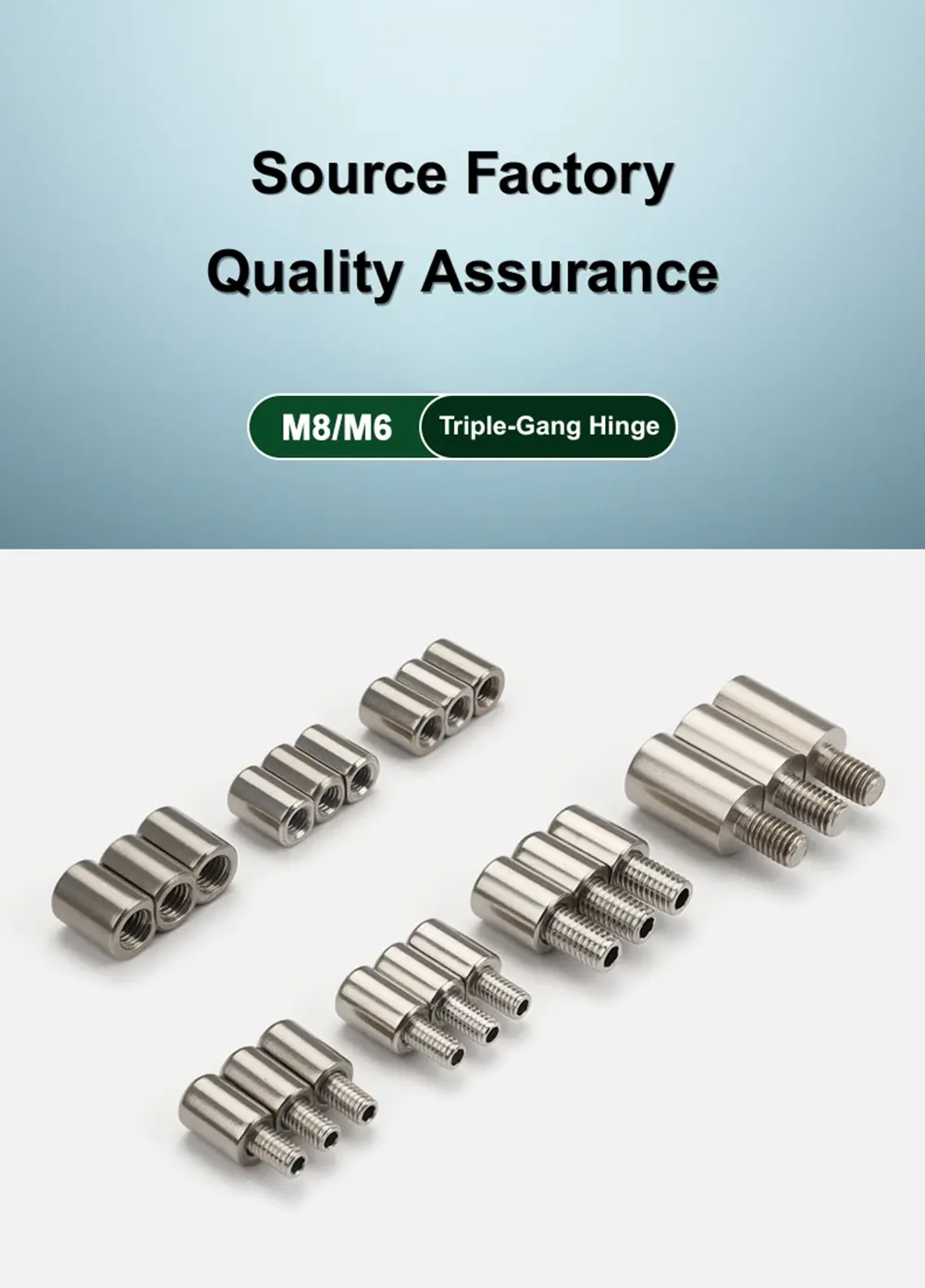

Možnosti modelu a typy závitů

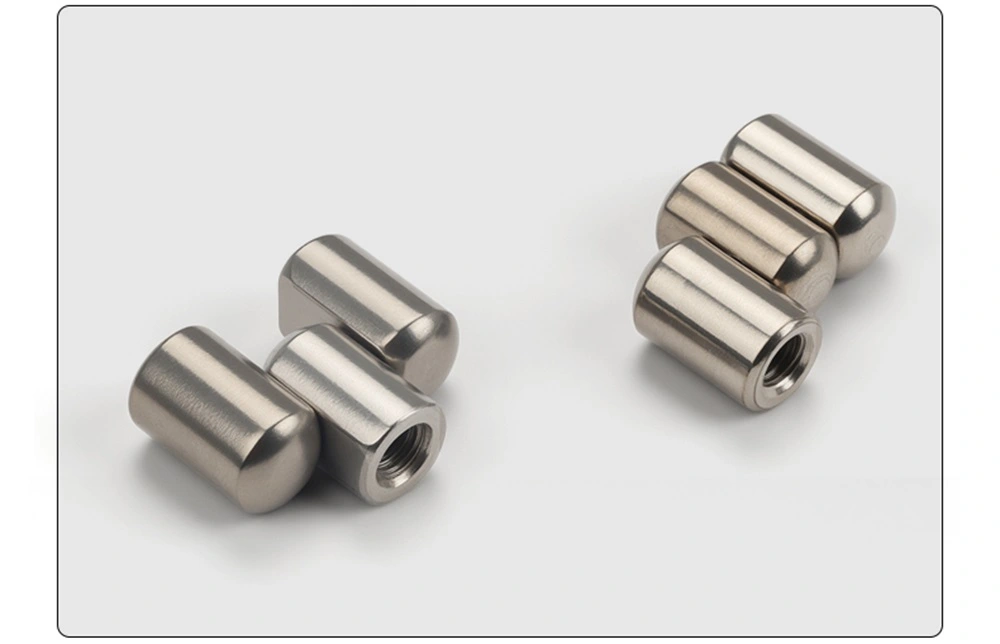

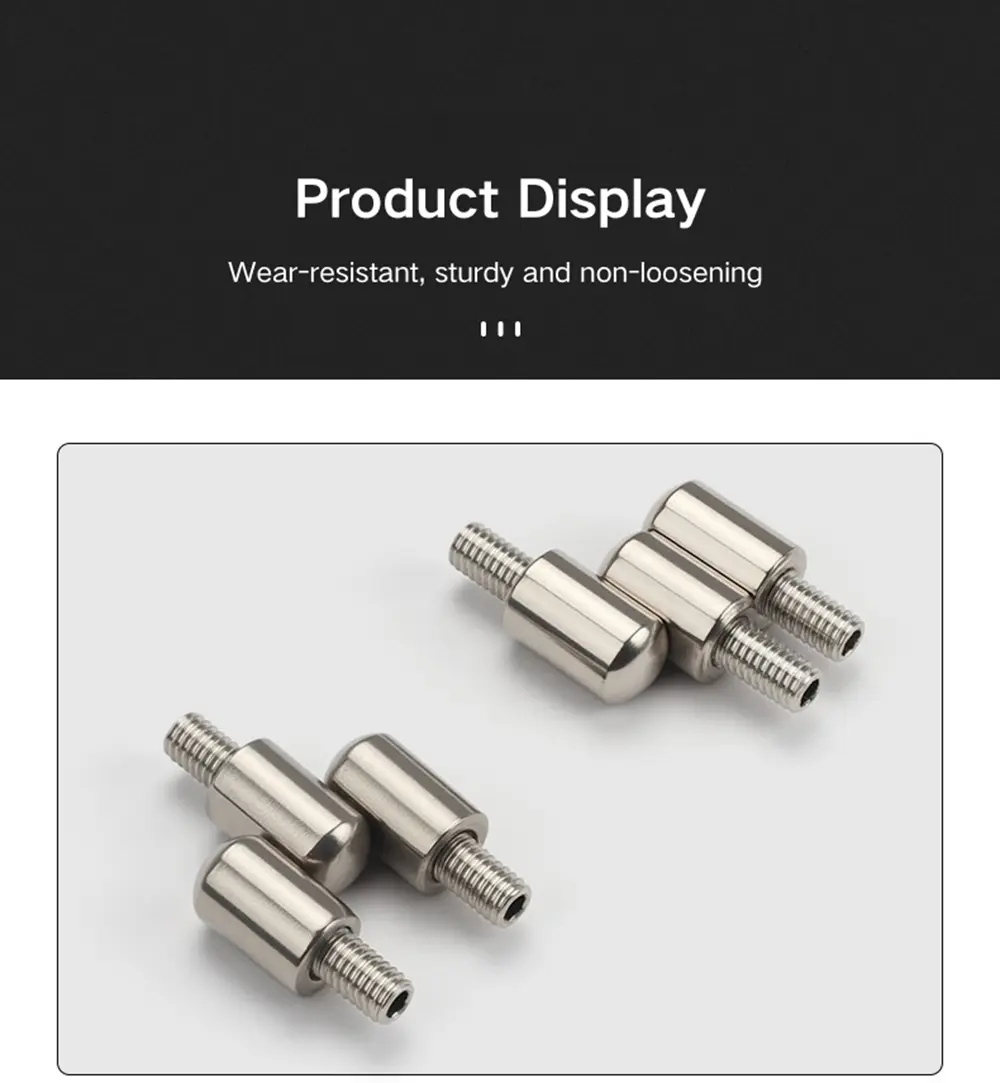

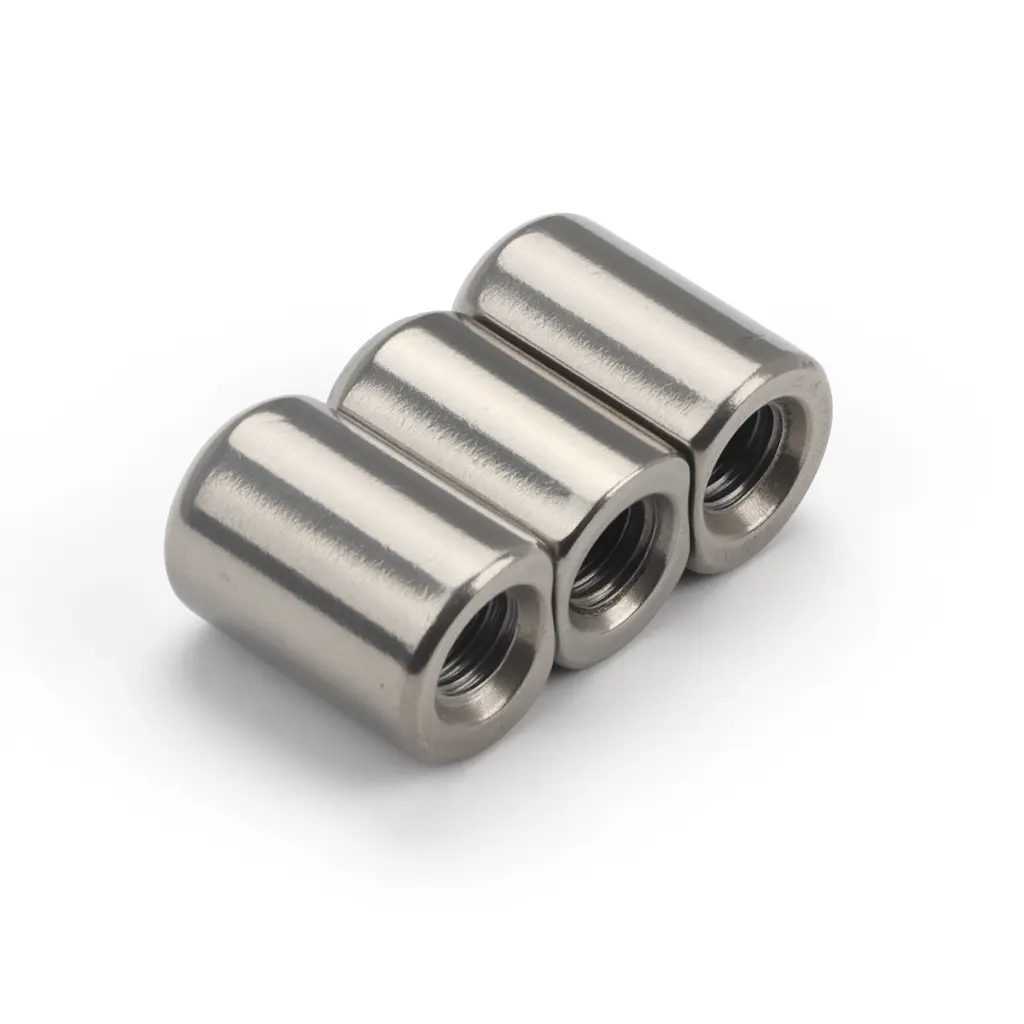

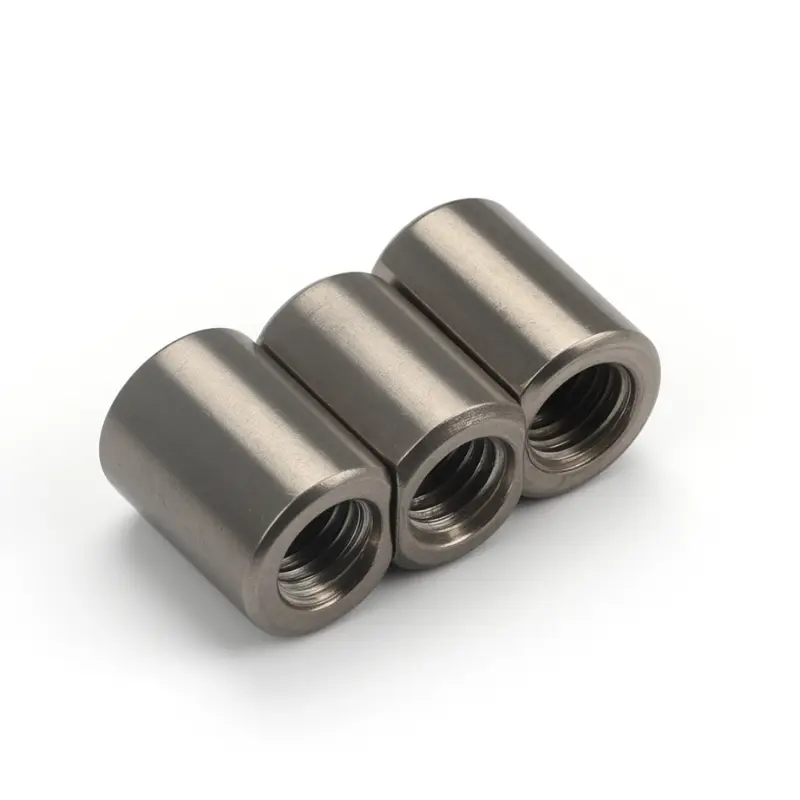

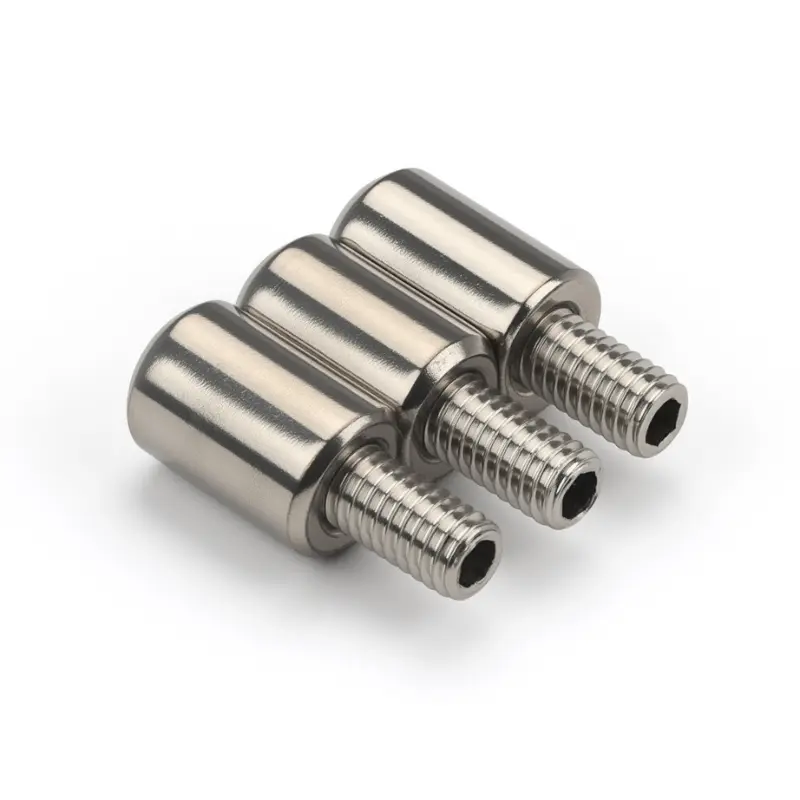

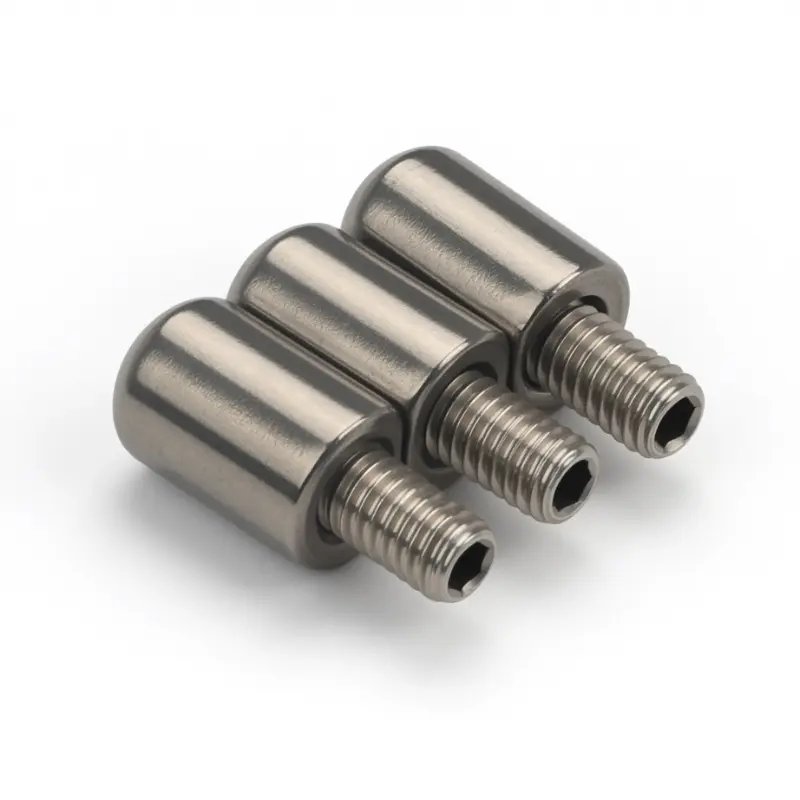

Navařovací otočný pant parlamentu je nabízen ve verzích s vnitřním a vnějším závitem ve velikostech M6 i M8. Typ s vnějším závitem má na montážním konci vyčnívající závitový kolík, který se našroubuje přímo do závitového otvoru ve dveřním panelu nebo rámu. Typ s vnitřním závitem má na montážním konci závitovou objímku, která přijímá šroub ze strany panelu. Oba se spojí s montážním povrchem závitem a poté jsou zajištěny svařením pro trvalou a stabilní instalaci.

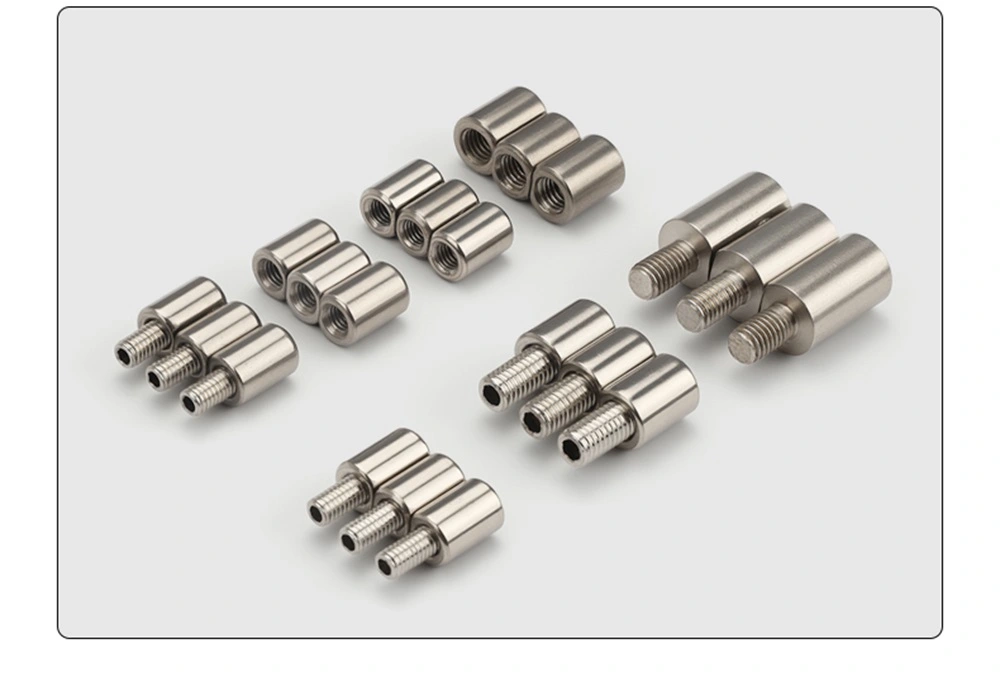

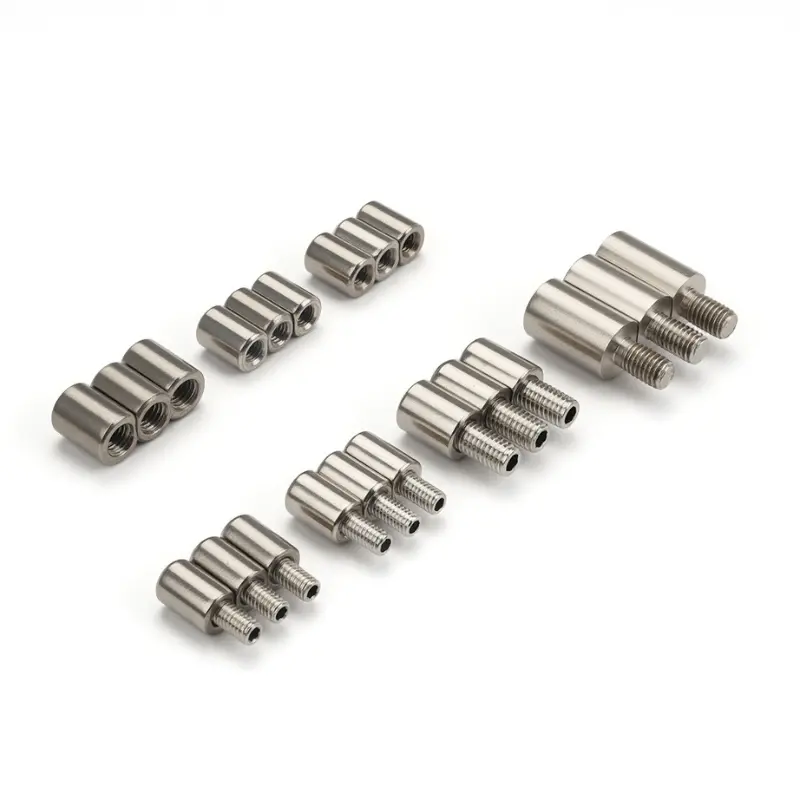

V rámci řady pantů jsou varianty s pevným kolíkem typ s integrovaným vnějším závitem M6 a typ s integrovaným vnitřním závitem M6 – kolík je součástí těla pantu a nelze jej odstranit. Všechny ostatní varianty jsou odnímatelné, s bočním otvorem skrz hlaveň, který umožňuje vysunutí čepu, když je třeba dveře sundat. Varianta s vnějším závitem M8×16 je nejdelší varianta svorníků v řadě, vhodná pro panely s větší montážní hloubkou.

Struktura a rozměry

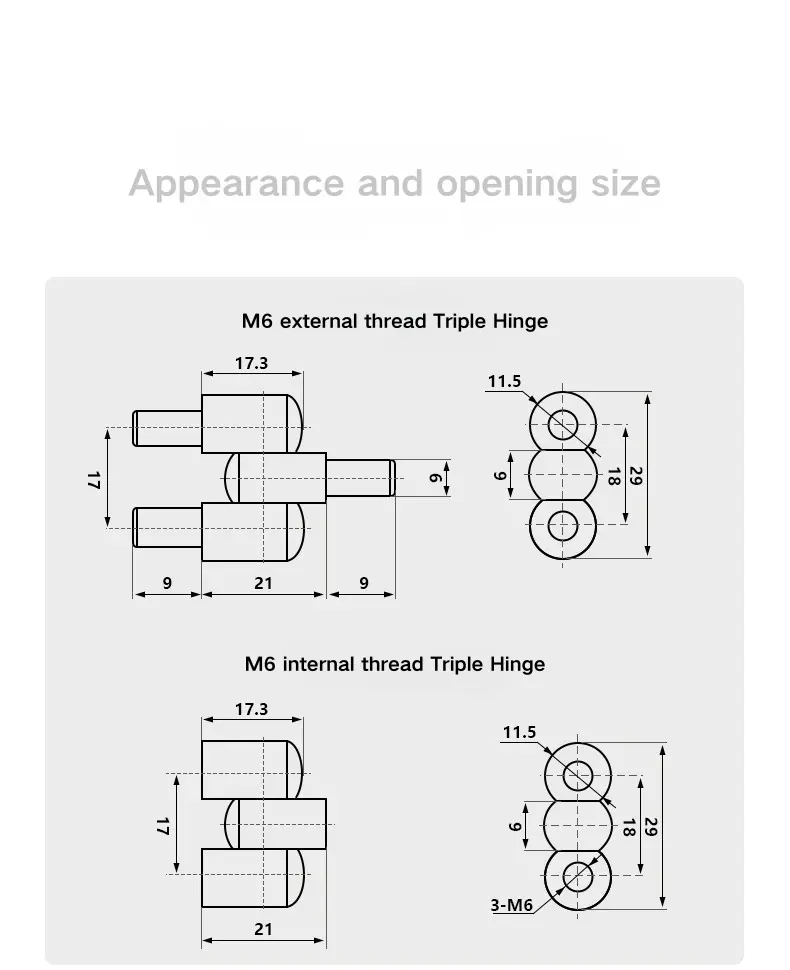

Přivařovací otočný pant parlamentu M6 má celkovou délku 17,3 mm s rozpětím středového válce 21 mm. Verze s vnějším závitem přidává na každém konci nástavce kolíků o 9 mm, což dává celkovou šíři 39 mm. Trojitý válec měří 29 mm na celkovou výšku ve třech částech 9 mm, 18 mm a horním kloubu, s šířkou hlavně 11,5 mm a průměrem čepu 6 mm.

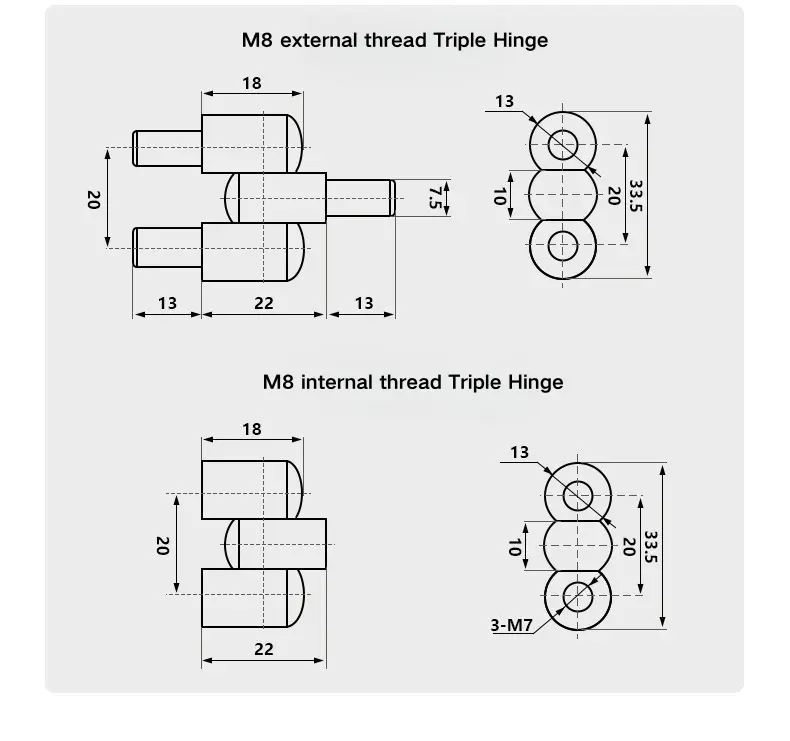

Otočný závěs M8 je proporcionálně větší, s délkou těla 18 mm a středovým rozpětím 22 mm. Verze s vnějším závitem přidává na každé straně prodloužení čepů o 13 mm pro celkové rozpětí 48 mm. Stoh se třemi hlavními má celkovou výšku 33,5 mm přes tři sekce – 10 mm, 20 mm a horní kloub – s šířkou hlavně 13 mm a průměrem čepu 7,5 mm. Varianta s vnitřním závitem M8 využívá 3×M7 závitové objímky.

Instalace a konfigurace pinů

Navařený otočný pant Parlamentu se instaluje našroubováním čepu nebo objímkového konce do montážního bodu dveřního panelu nebo rámu a následným přivařením, aby se poloha trvale zafixovala. Tato kombinace záběru závitu a svařování poskytuje bezpečné upevnění, které zvládne jak rotační zatížení při cyklování dveří, tak jakékoli boční síly působící na pant během používání.

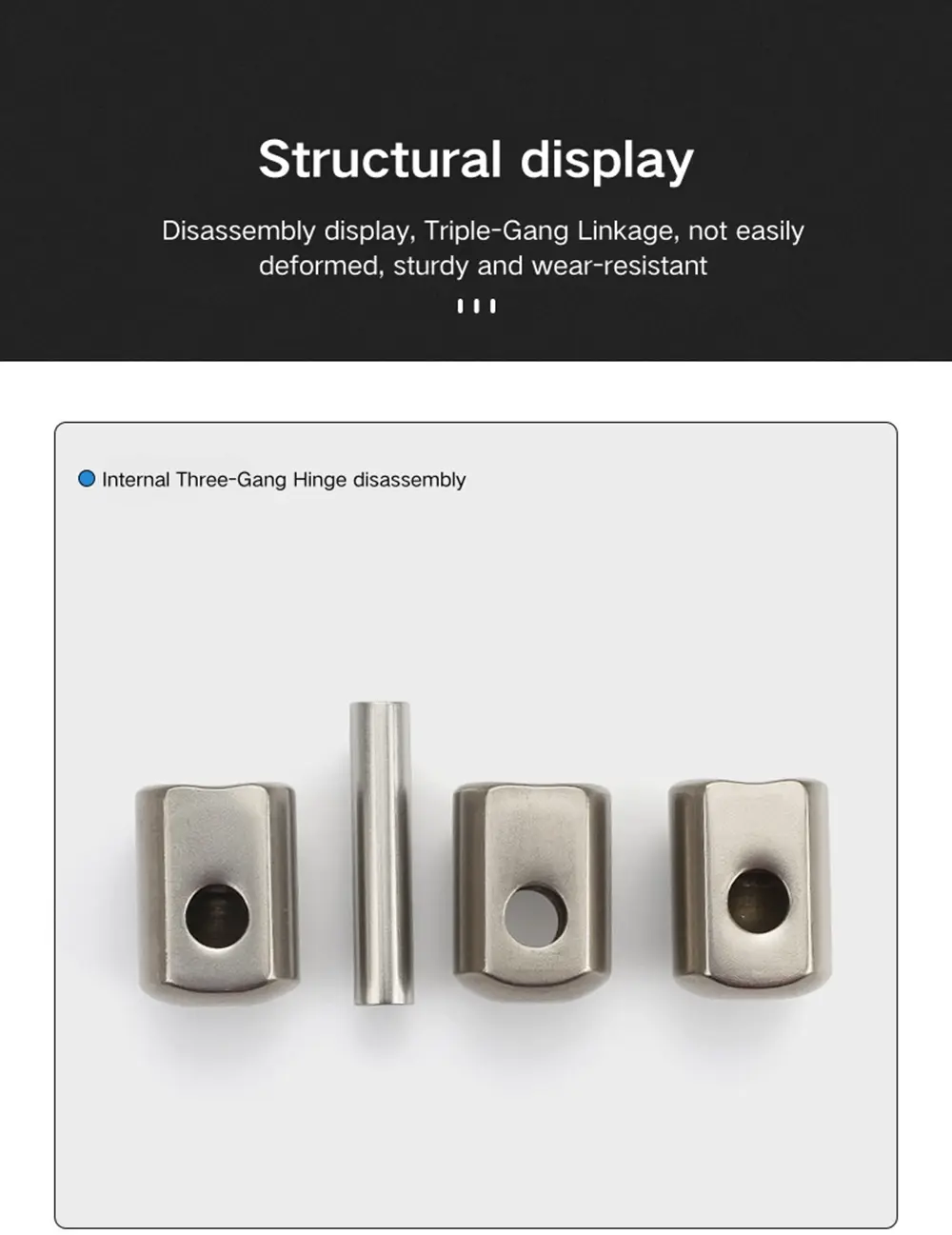

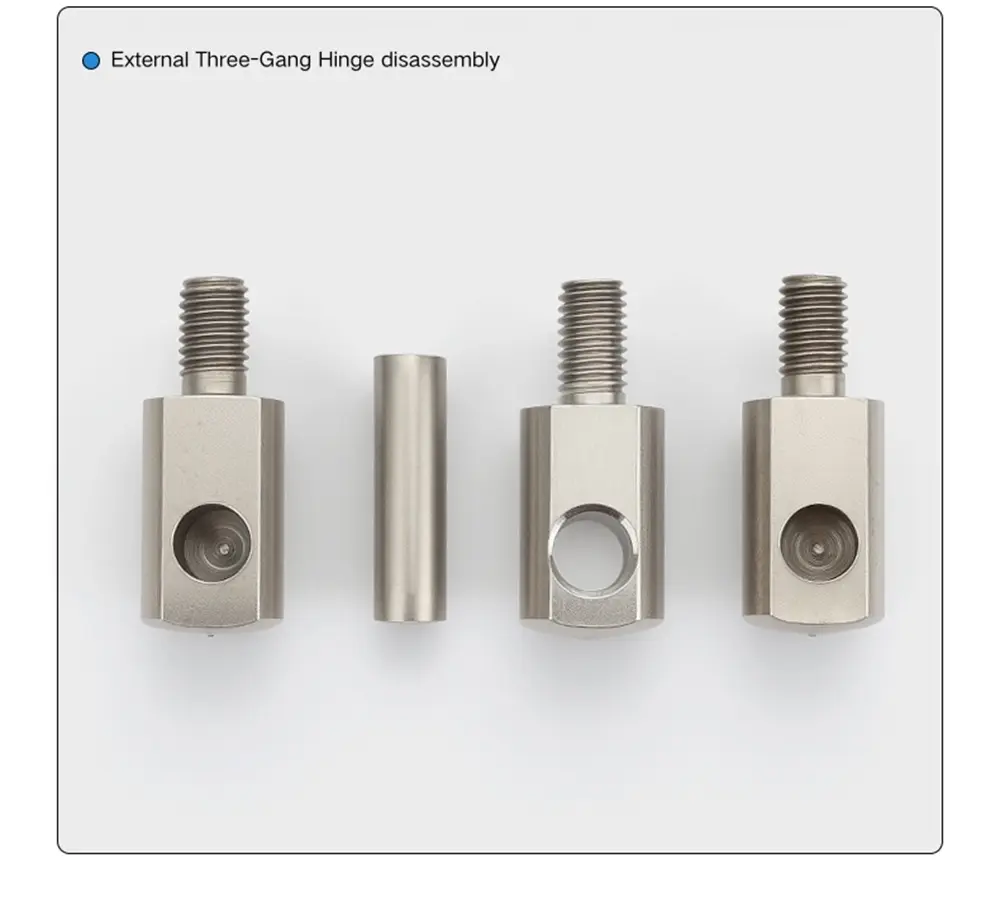

U odnímatelných verzí této jednotky čep vystupuje bočním otvorem v těle hlavně a lze jej vytáhnout, aby se dvířka odpojila od rámu, aniž by došlo k narušení přivařeného držáku. Integrované verze nemají boční otvor; čep je upevněn uvnitř hlavně a závěs není určen pro demontáž dveří. Volba mezi integrovaným a odnímatelným závisí na tom, zda je během životnosti skříně požadavkem odstranění dveří.

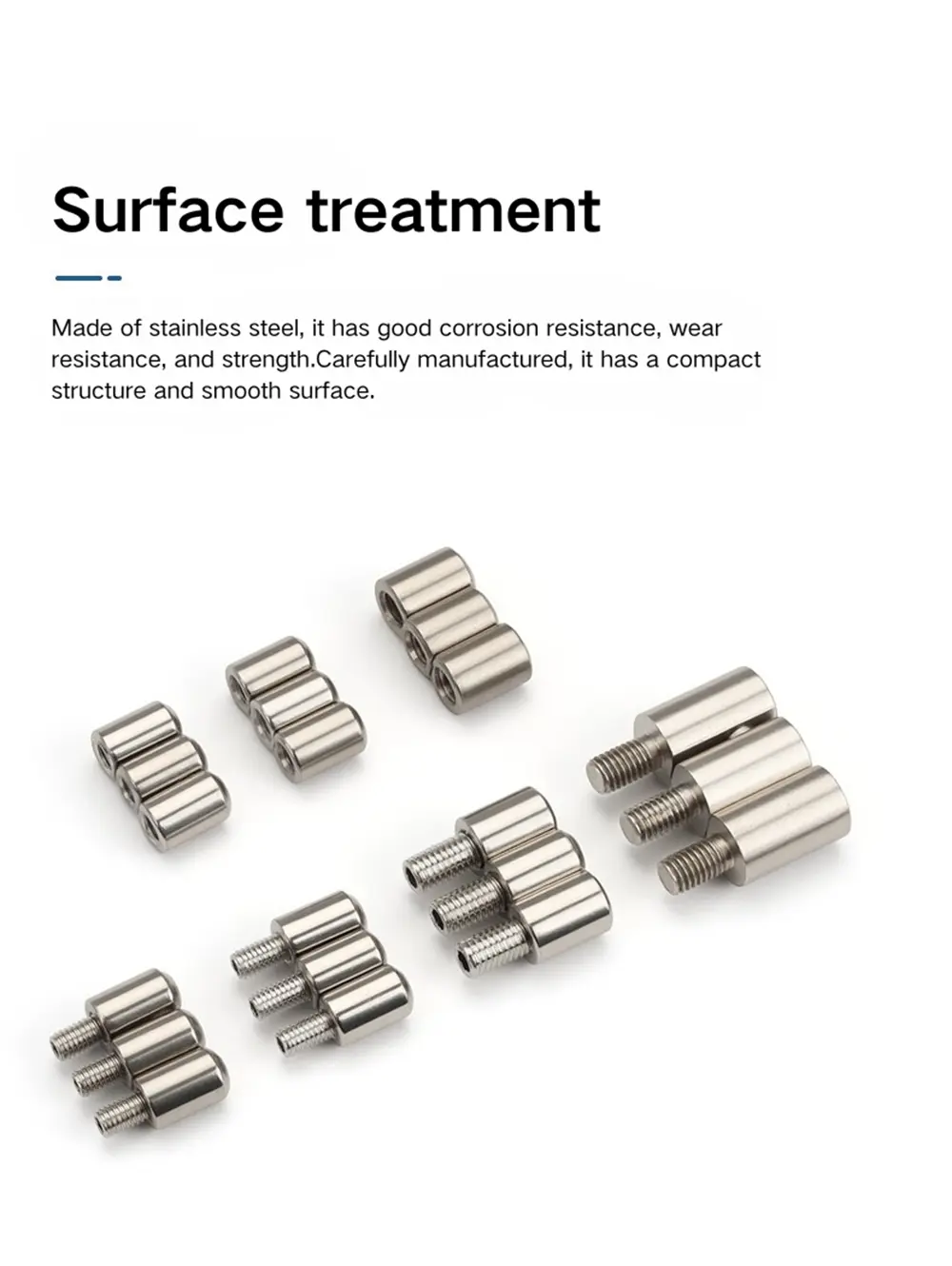

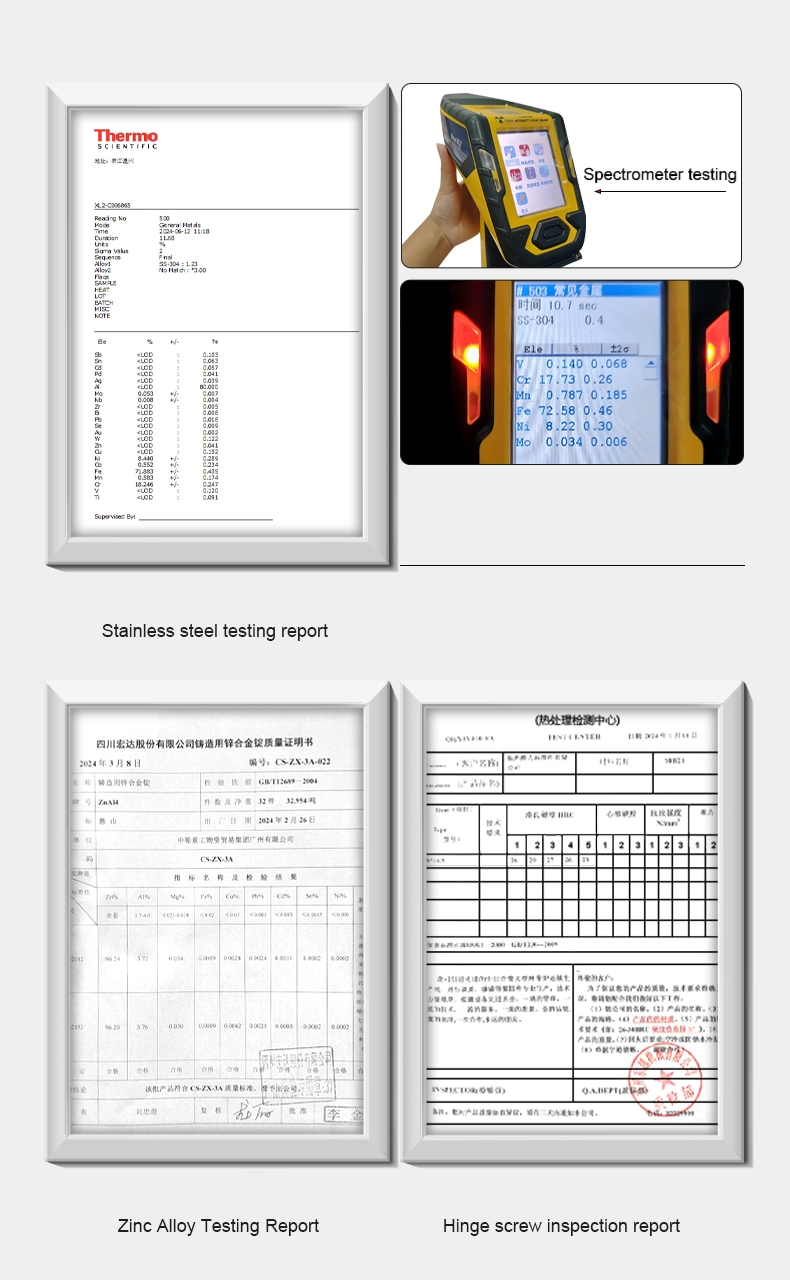

Materiál a povrchová úprava

Tento modulární systém je k dispozici v nerezové oceli 201 a 304, obě s povrchovou úpravou vibračním leštěním. Proces vibračního leštění odstraňuje otřepy a ostré hrany a poskytuje konzistentní matný povrch s nízkým leskem – nejedná se o kartáčovaný nebo zrcadlový povrch. Obě třídy vypadají po vyleštění stejně; rozdíl je v odolnosti proti korozi.

Nerezová ocel 201 nabízí slušnou odolnost proti korozi pro vnitřní rozvodné skříně a rozvodné panely v mírných prostředích a je cenově výhodnější volbou v celé řadě. Navařovací otočný pant parlamentu z nerezové oceli 304 je lepší volbou pro venkovní kryty, vlhká prostředí nebo instalace, kde je pevným požadavkem dlouhodobá odolnost proti korozi. Oba jsou k dispozici ve většině kombinací velikostí závitů a konfigurací kolíků v této řadě.

FAQ

Q1: Jaké varianty jsou k dispozici v této řadě závěsů?

Řada zahrnuje jedenáct variant: vnitřní a vnější závit ve velikostech M6 a M8, napříč nerezovou ocelí 201 a 304, v integrovaných a odnímatelných konfiguracích kolíků. Vnější závit M8×16 je k dispozici také jako rozšířený čep pro hlubší montáž do panelu.

Q2: Jaký je rozdíl mezi integrovaným a odnímatelným typem?

Integrovaný typ má pevný čep — nelze jej vyjmout a pant není určen k demontáži dveří. Odnímatelný typ má boční výstupní otvor skrz hlaveň; čep se vysune, aby bylo možné dveře zvednout z rámu bez použití nářadí nebo narušení svařovaného držáku.

Q3: Jaký je rozdíl mezi vnitřním a vnějším závitem?

Verze s vnějším závitem má vyčnívající kolík, který se našroubuje do závitového otvoru v panelu nebo rámu. Verze s vnitřním závitem má závitovou objímku, která přijímá šroub ze strany panelu. Oba jsou poté přivařeny na místo po závitu pro trvalou instalaci.

Q4: Jak se tento pant instaluje?

Instalace zahrnuje našroubování konce čepu nebo objímky do montážního bodu dveřního panelu nebo rámu a následné přivaření, aby se závěs trvale zafixoval. Kombinace záběru závitu a svařování udržuje závěs stabilní jak při rotačním zatížení dveří, tak při bočních silách.

Q5: Jaké jsou klíčové rozměry pro verze M6 a M8?

Tělo M6 Weld-On Parliament Pivot Hinge je dlouhé 17,3 mm se středovým rozpětím 21 mm a průměrem čepu 6 mm. Stoh se třemi hlavními je 29 mm vysoký a 11,5 mm široký. Verze M8 má 18 mm tělo, 22 mm rozpětí, průměr čepu 7,5 mm a výšku hlavně 33,5 mm při šířce 13 mm.

Q6: Co je vibrační leštění?

Vibrační leštění je proces omílání, který odstraňuje otřepy a ostré hrany z povrchu součásti a vytváří konzistentní matný povrch s nízkým leskem. Nejedná se o kartáčovaný nebo zrcadlový povrch. Nerezové verze tohoto pantu 201 a 304 procházejí stejným procesem vibračního leštění.

Q7: Jakou třídu nerezové oceli bych si měl vybrat?

Nerezová ocel 201 vyhovuje standardním aplikacím vnitřních rozvodných skříní a rozvodných panelů, kde je vystavení korozi mírné. Nerezová ocel 304 je lepší volbou pro venkovní kryty, prostředí s vysokou vlhkostí nebo instalace, kde je dlouhodobá odolnost proti korozi náročným požadavkem.
