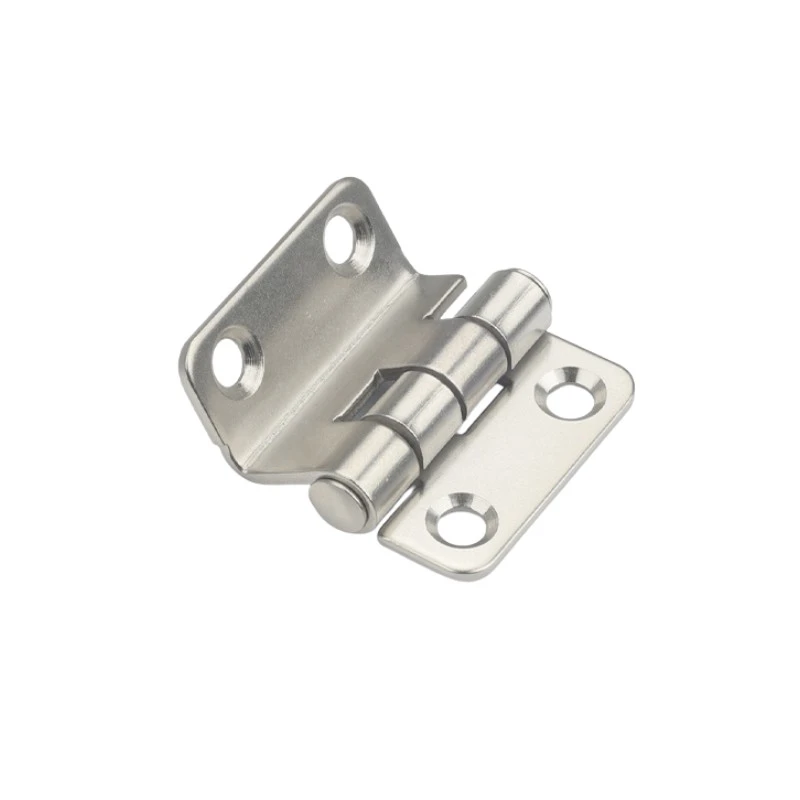

Závěs s trojitým ohybem pro průmyslové skříně

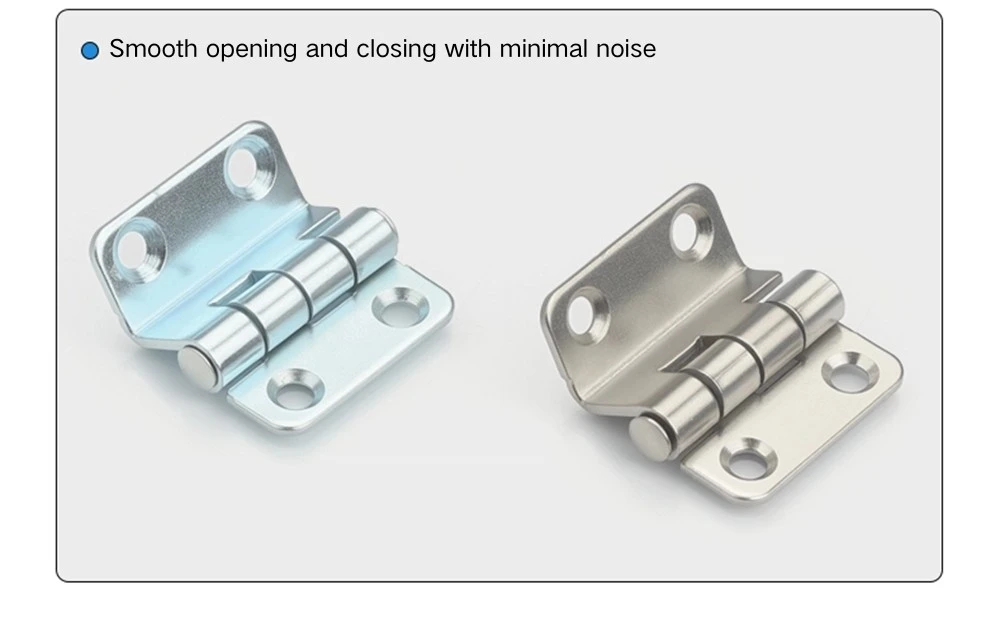

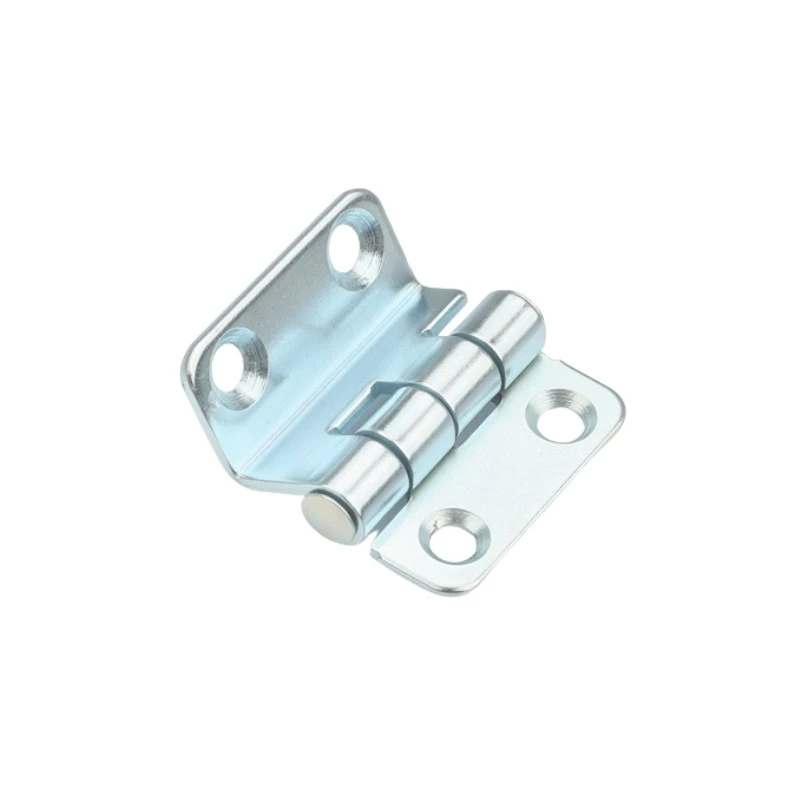

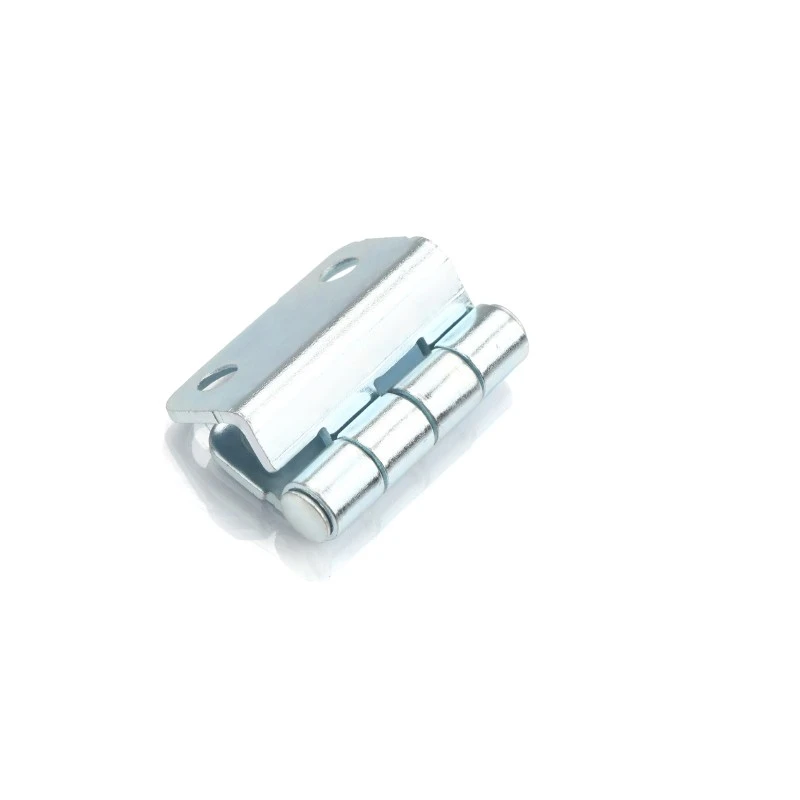

Tyto velkoobchodně dodávané panty průmyslových skříní od Yitai Lock zjistí, že pant s trojitým ohybem pro průmyslové skříně CL252 má pouze jednu velikost, 38 × 37 mm – dostatečně kompaktní pro menší dveře skříně, kde by pant plné velikosti vypadal nepatřičně. Tvar s trojitým ohybem dává každému křídlu stupňovitý profil, což umožňuje, aby pant při kývání dveří bez váznutí uvolnil okraj dveří a okraj rámu. Hlaveň Φ5 mm prochází všemi třemi klouby a udržuje čep stabilní při pravidelném cyklování dveří.

Struktura a rozměry

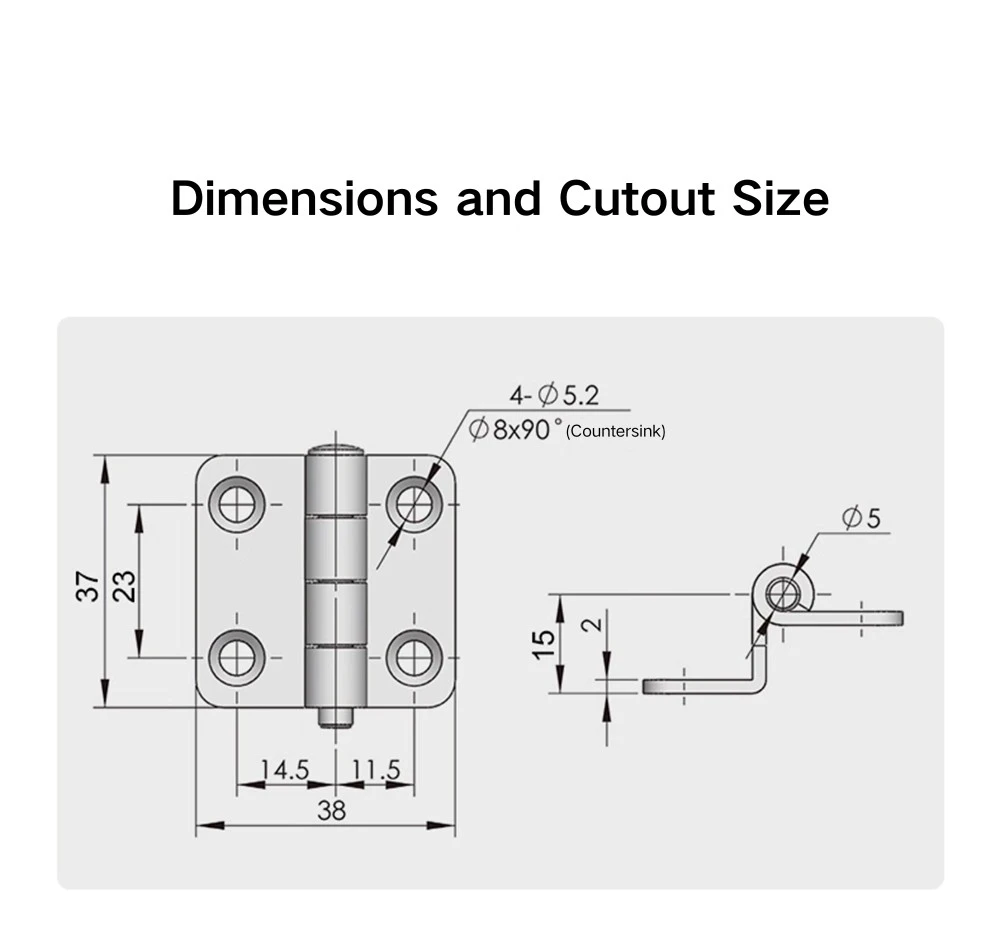

Trojitý závěs pro průmyslové skříně měří 38 mm na šířku a 37 mm na výšku, s rozpětím kloubů 23 mm uprostřed. Dvě křídla jsou asymetrická – širší křídlo má 14,5 mm a užší křídlo má 11,5 mm – což znamená, že pant nelze zaměnit mezi dveřmi a rámem bez výměny stran. Průměr hlavně je Φ5 mm a boční profil ukazuje celkovou výšku 15 mm s 2 mm krokem v ohybu, což dává křídlu jeho odsazený tvar.

Každé křídlo závěsu Triple-Bend pro průmyslové skříně má dva montážní otvory: průměr Φ5,2 mm se zahloubením Φ8×90°, celkem pro čtyři upevňovací body. Zapuštěný profil umožňuje šroubům s plochou hlavou lícovat s povrchem křídla, takže po instalaci se žádné kování pyšní čelem závěsu. Délka šroubu by měla být zvolena na základě tloušťky dveřního panelu a rámu v místě montáže.

Povrchová úprava a materiál

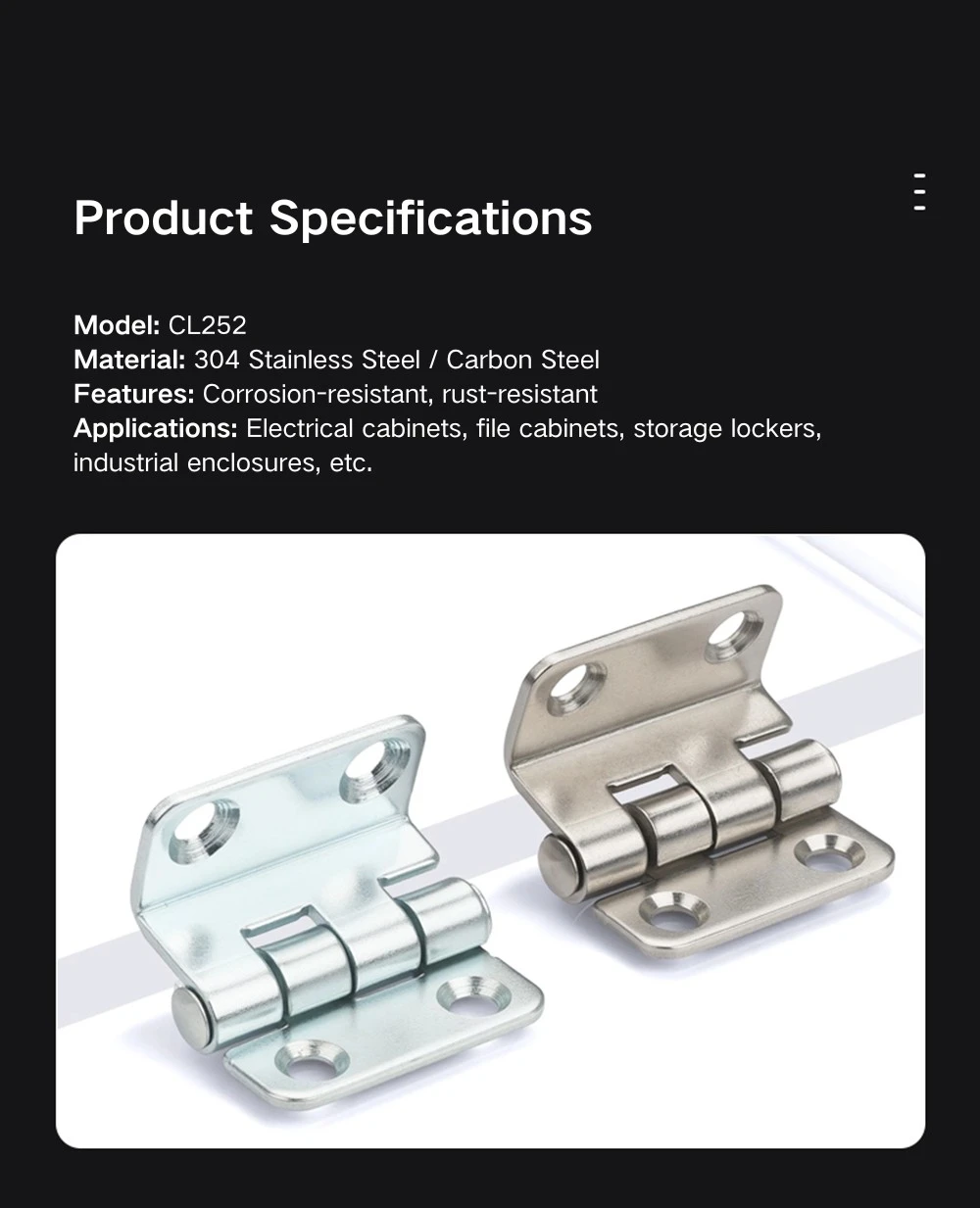

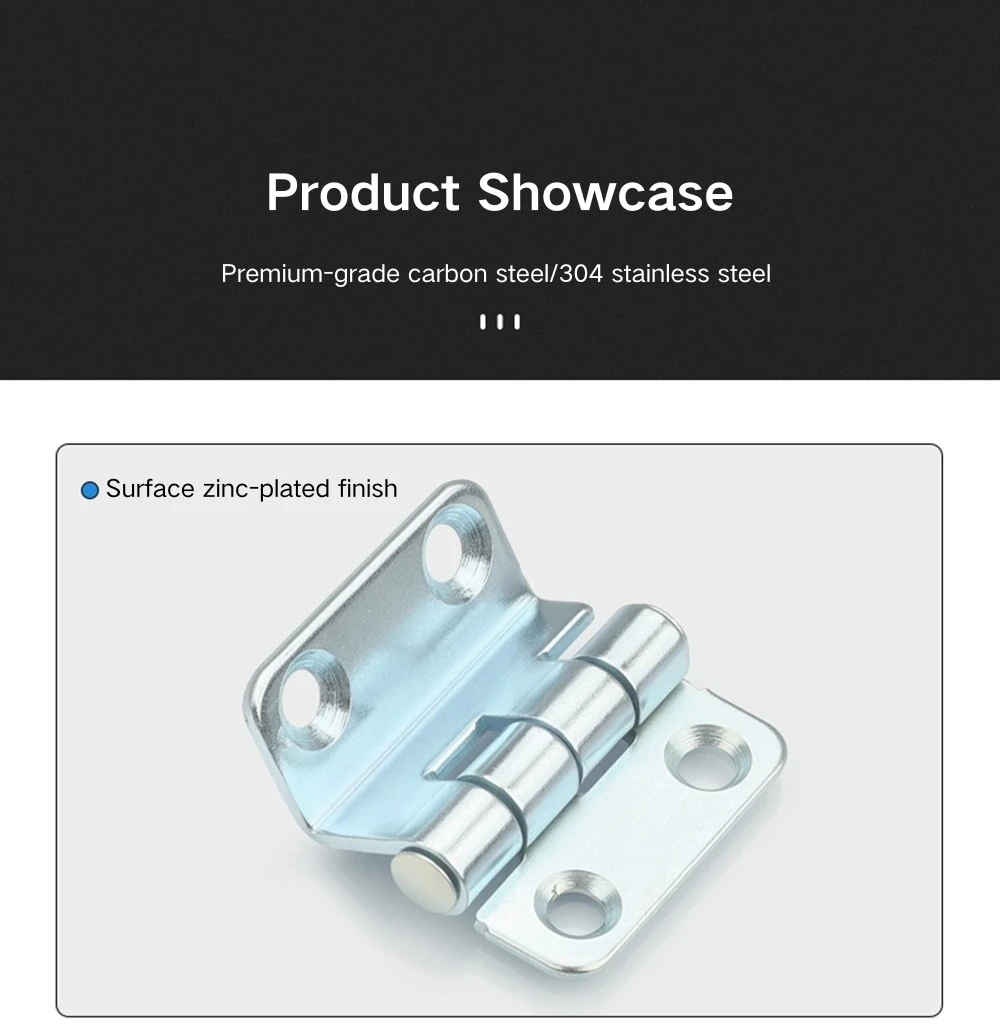

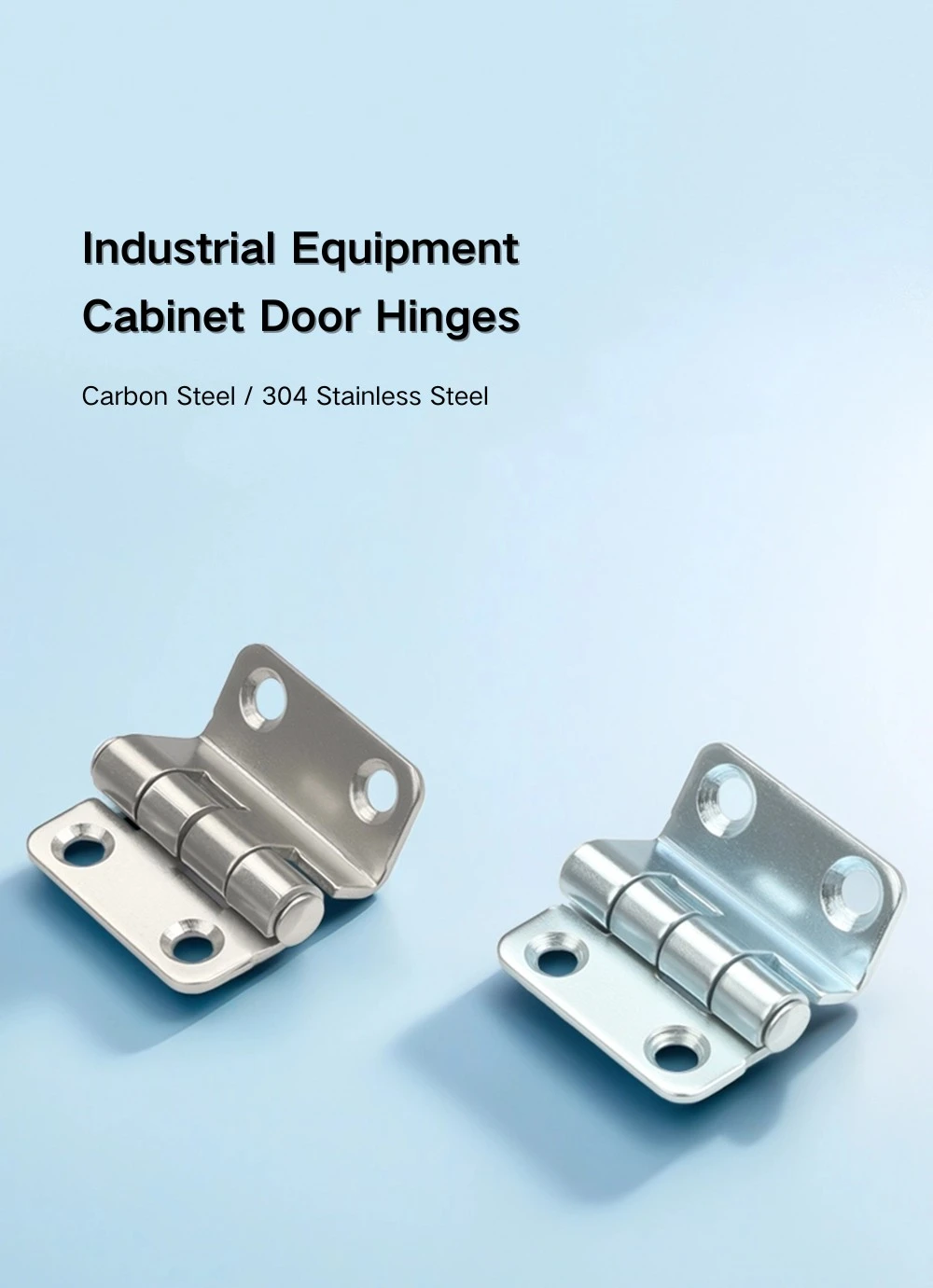

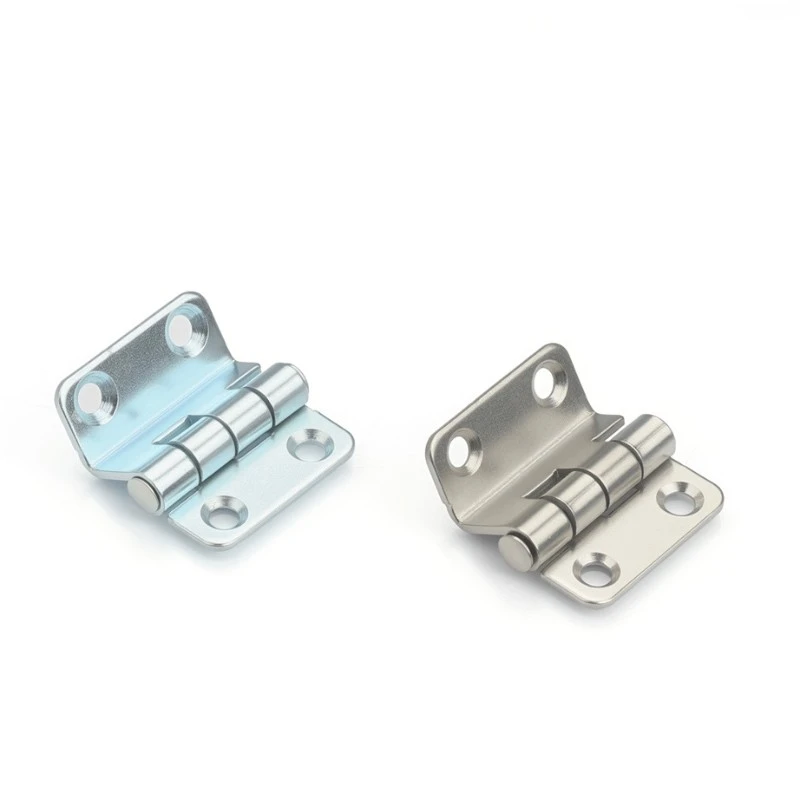

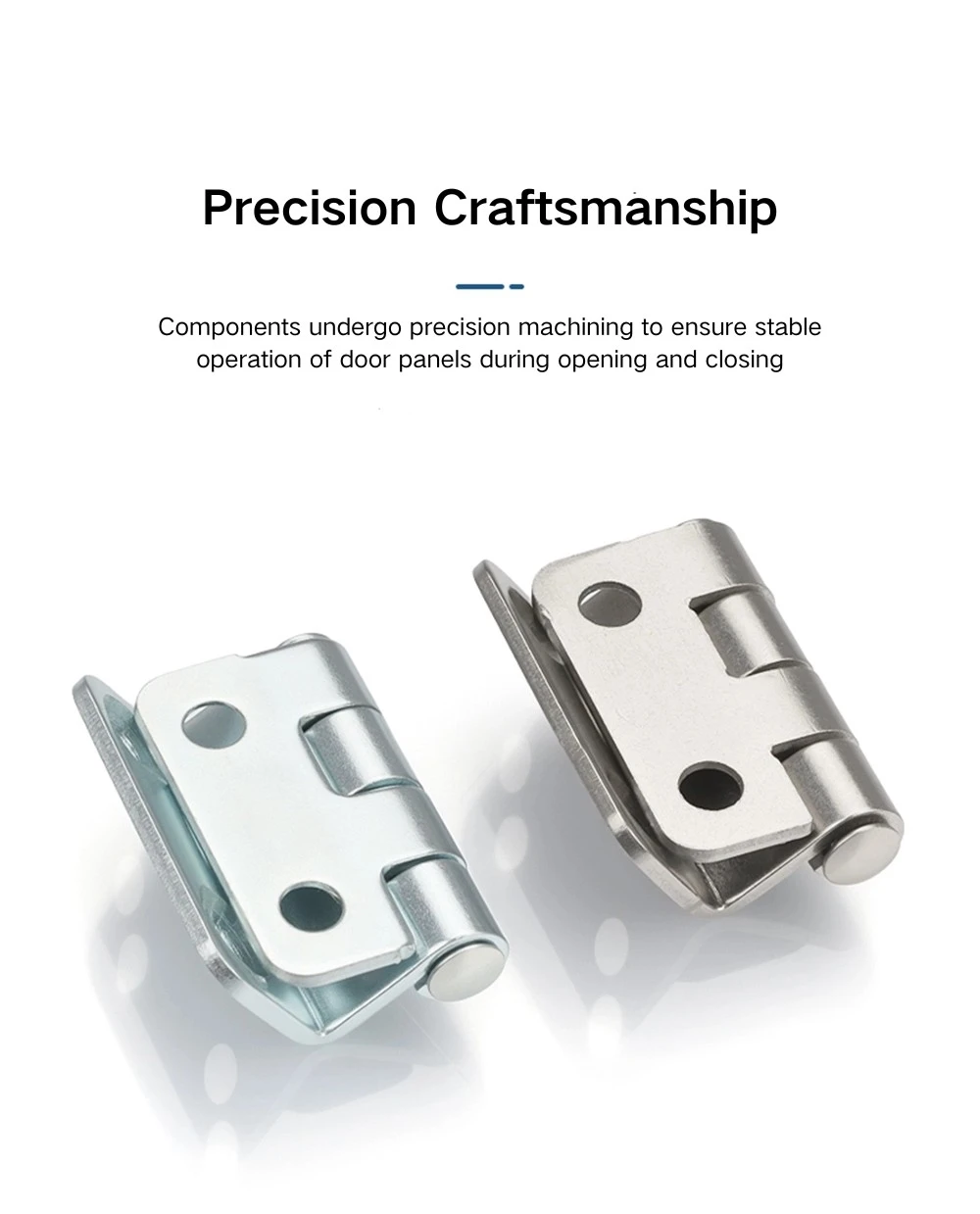

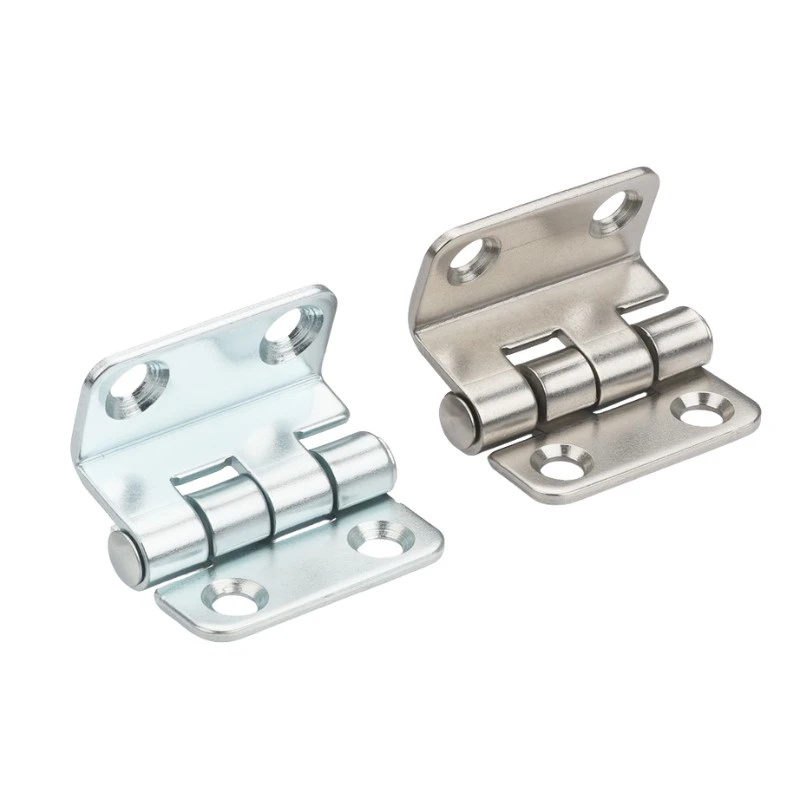

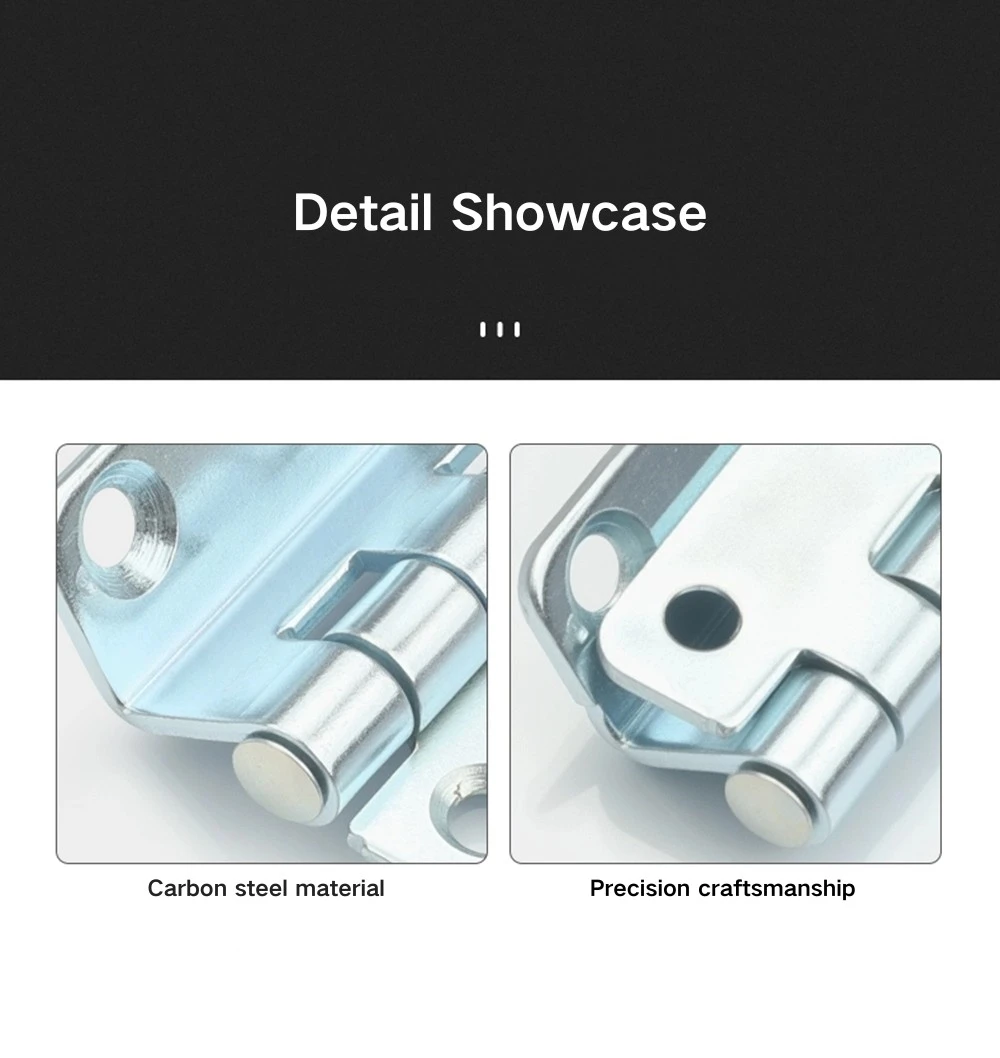

Závěs s trojitým ohybem pro průmyslové skříně je k dispozici ve dvou materiálových variantách. Verze z uhlíkové oceli má galvanizovanou povrchovou úpravu, která poskytuje ochranu proti korozi pro standardní prostředí vnitřních skříní – rozvodné desky, ovládací panely a skříně zařízení v suchých nebo klimatizovaných prostorách. Je to běžnější volba pro obecné aplikace průmyslových skříní, kde jsou náklady a požadavky na korozi střední.

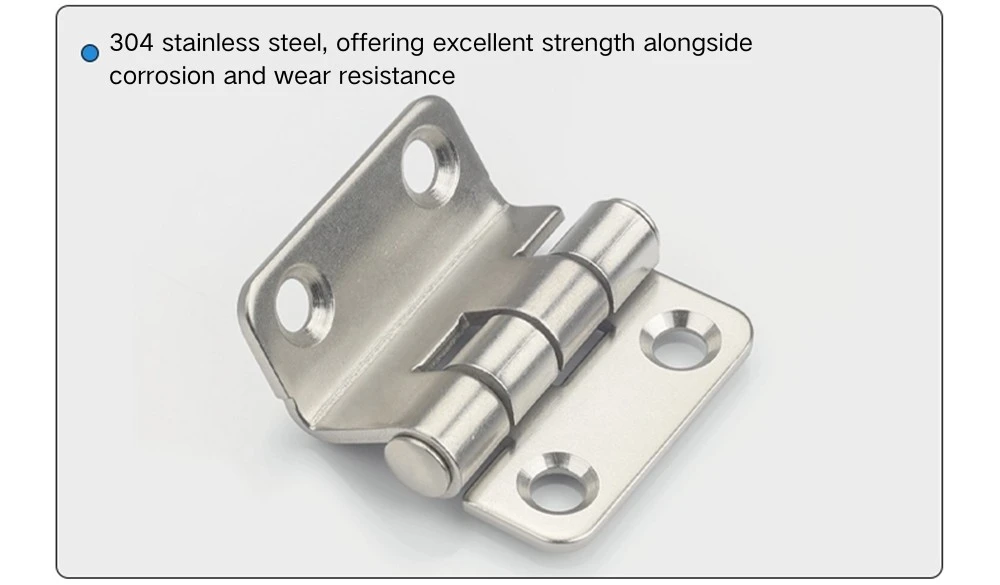

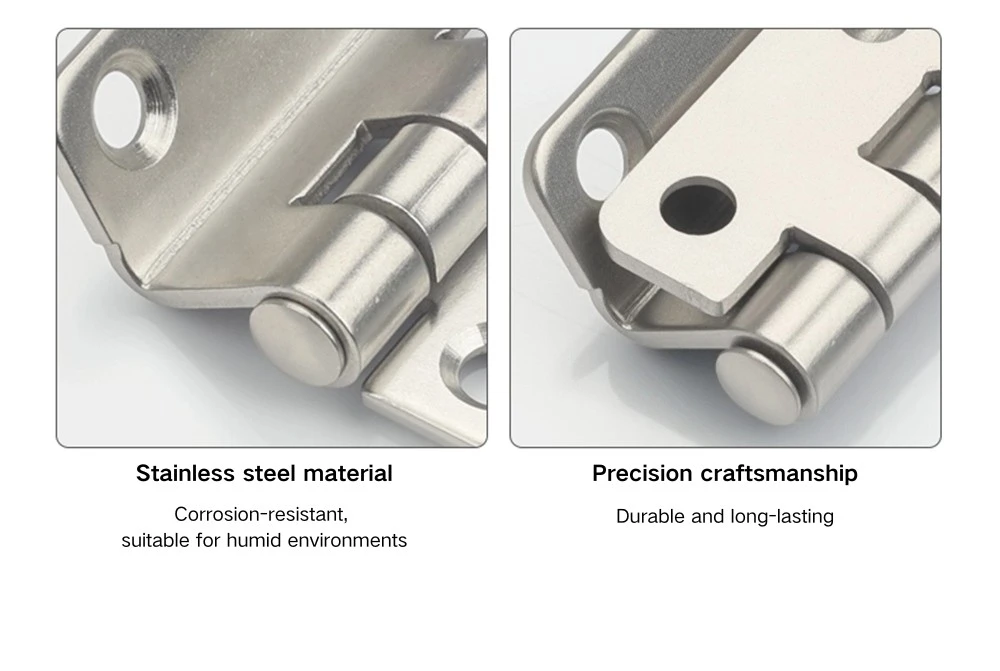

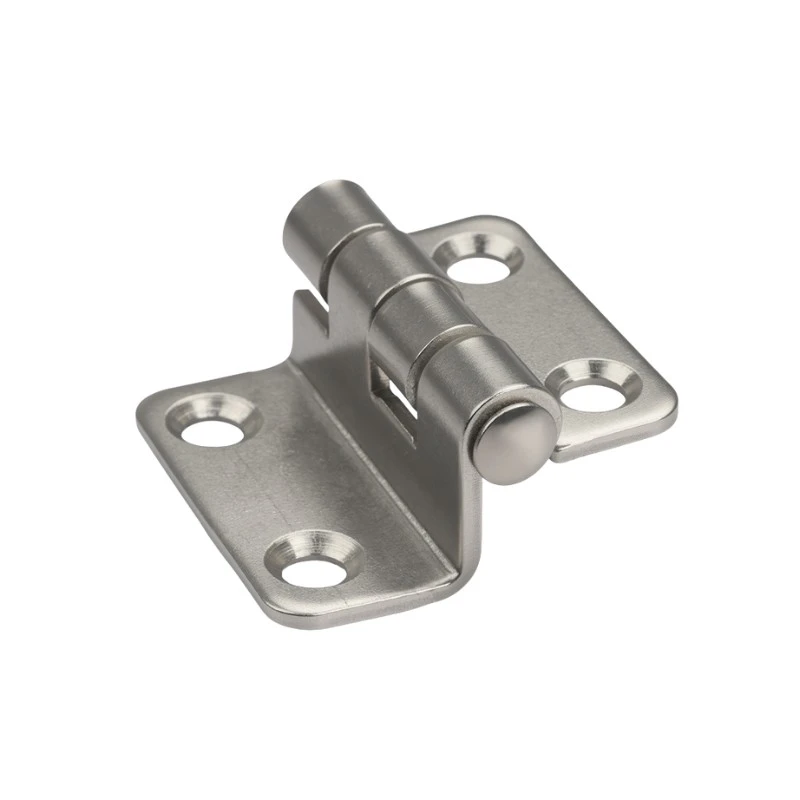

Nerezový pant s trojitým ohybem pro průmyslové skříně 304 prochází vibračním leštěním, které poskytuje konzistentní matný povrch otáčením dílů, aby se odstranily otřepy a ostré hrany. Nejedná se o kartáčovaný nebo zrcadlový povrch – výsledkem je jednotný vzhled s nízkým leskem vhodný pro průmyslové použití. Nerezová verze je tou správnou volbou pro skříně ve vlhkém prostředí, venkovní instalace nebo všude tam, kde by povrchová úprava z galvanizované uhlíkové oceli časem nevydržela.

Aplikační scénáře

Závěs s trojitým ohybem pro průmyslové skříně je praktický pro dveře elektrických rozvodných panelů, skříně rozvaděčů a dveře skříněk průmyslového vybavení, kde je potřeba kompaktní, šroubovaný závěs s úhlem otevření 90°. Malý půdorys dobře funguje na lehčích dveřích skříní a krytů, kde by velký závěs nebyl v poměru k velikosti dveří.

Instalace pouze šroubem na pant s trojitým ohybem pro průmyslové skříně je také vhodný pro výrobce skříní, kteří při výrobě nesvařují panty — čtyři zapuštěné upevňovací body jdou přímo do dveřního panelu a rámu bez jakékoli další přípravy. Úhel otevření 90° je dostačující pro většinu požadavků na přístup k panelu a zapuštěné šroubové usazení udržuje čelo dveří čisté po namontování pantu.

FAQ

Q1: Jaké jsou rozměry pantu CL252?

CL252 je 38 mm široký a 37 mm vysoký celkově, s rozpětím kloubů 23 mm. Dva listy jsou asymetrické — 14,5 mm na jedné straně a 11,5 mm na druhé straně. Průměr hlavně je Φ5 mm.

Q2: Jak se CL252 instaluje?

Instalace se provádí pouze šroubovou montáží – žádné svařování. Každé křídlo má dva zapuštěné otvory Φ5,2 mm (Φ8×90°), což poskytuje celkem čtyři upevňovací body. Šrouby s plochou hlavou sedí po instalaci v jedné rovině s povrchem křídla.

Q3: Jaké materiály jsou k dispozici?

CL252 se dodává z galvanizované uhlíkové oceli a nerezové oceli 304 s vibračním leskem. Uhlíková ocel je vhodná pro vnitřní, suché prostředí; nerezová ocel je lepší volbou pro vlhké nebo venkovní aplikace.

Q4: Co je vibrační leštění?

Vibrační leštění je omílací proces, který odstraňuje otřepy a ostré hrany z povrchu součásti a zanechává konzistentní matný povrch s nízkým leskem. Nejedná se o kartáčovaný nebo zrcadlový povrch. Na verzi z nerezové oceli CL252 poskytuje jednotný průmyslový vzhled bez reflexních nebo směrových povrchových značek.

Q5: Jsou dvě křídla zaměnitelná mezi dveřmi a rámem?

Ne — listy jsou asymetrické (14,5 mm a 11,5 mm), takže širší a užší strany jsou pevné. Před vrtáním nebo upevněním se ujistěte, že je závěs orientován správným křídlem proti dveřnímu panelu a rámu.

Q6: Pro jaké typy skříní je CL252 vhodný?

Závěs průmyslové skříně CL252 se používá na dveřích elektrických rozvodných panelů, skříních rozváděčů, dveřích ovládacích skříní a skříních obecných průmyslových zařízení – zejména tam, kde je preferován kompaktní závěs našroubovaný na šroub a stačí úhel otevření 90°.
