Pant dveří rozvaděče

Možnosti modelu a konfigurace otvorů

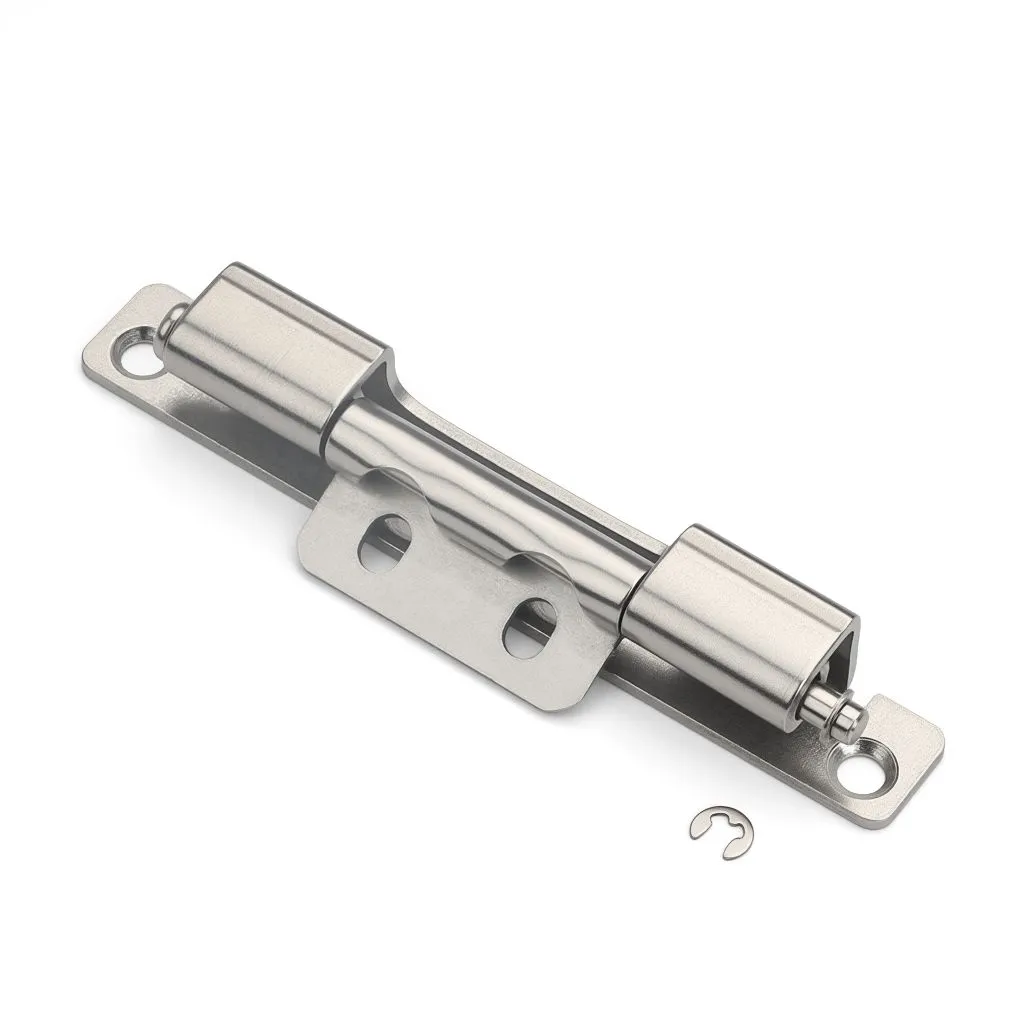

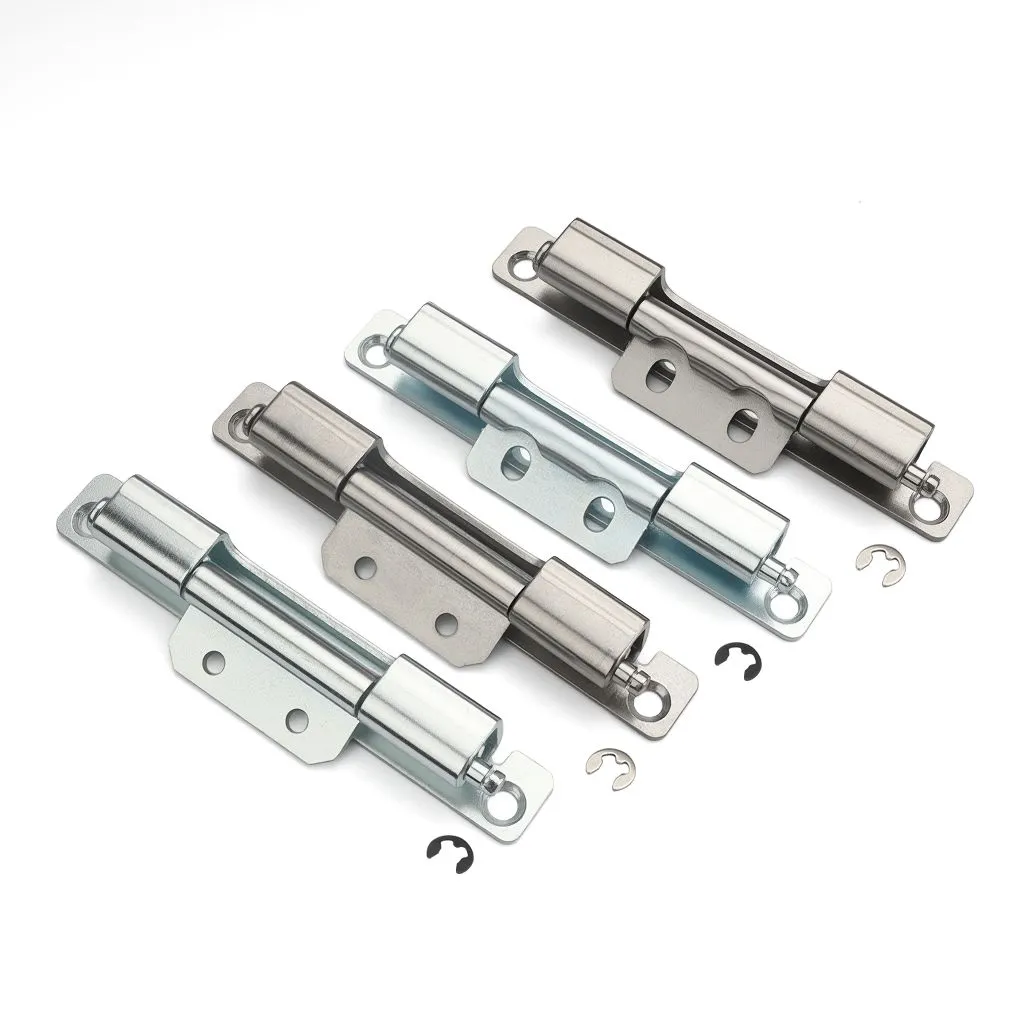

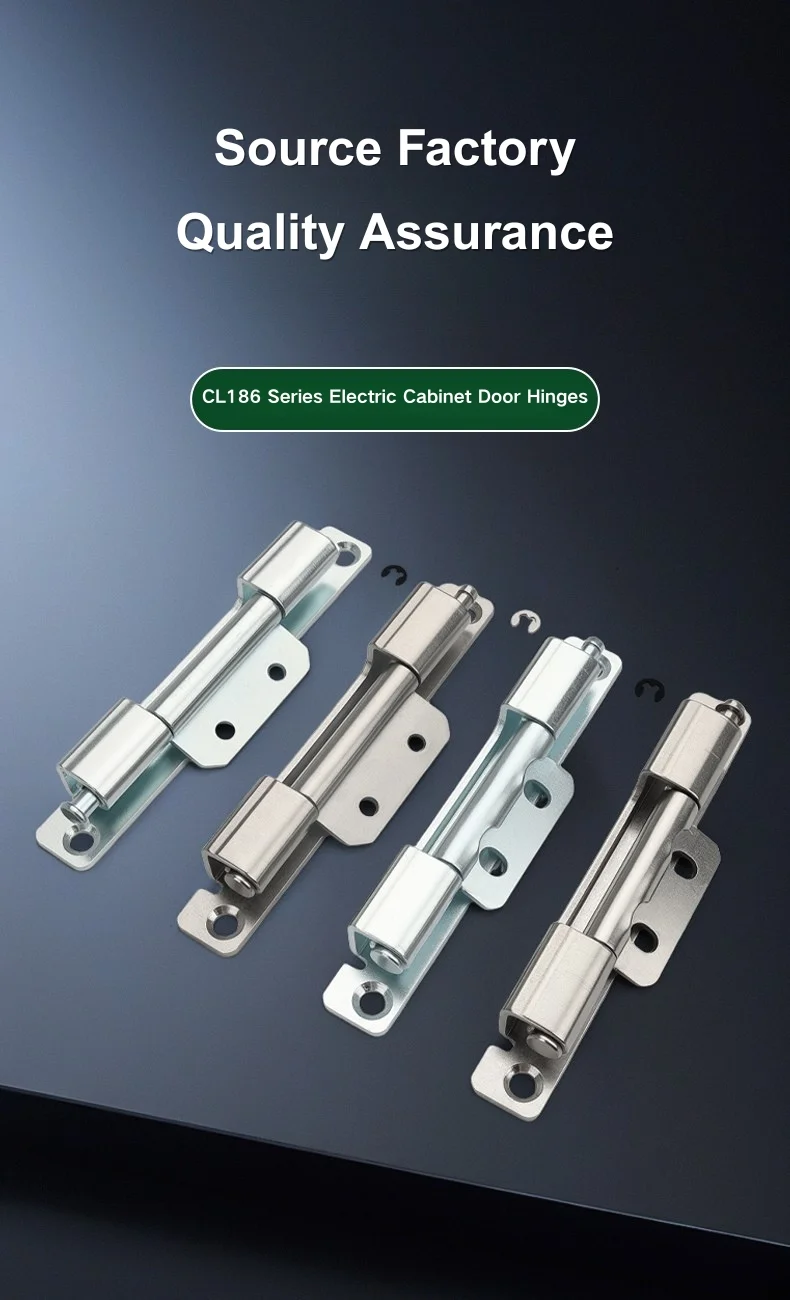

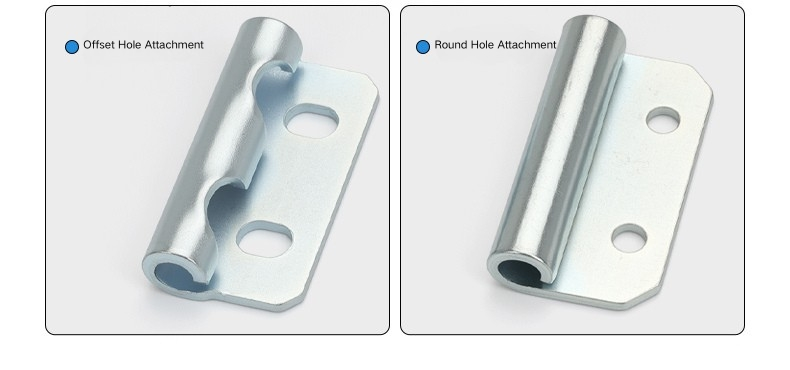

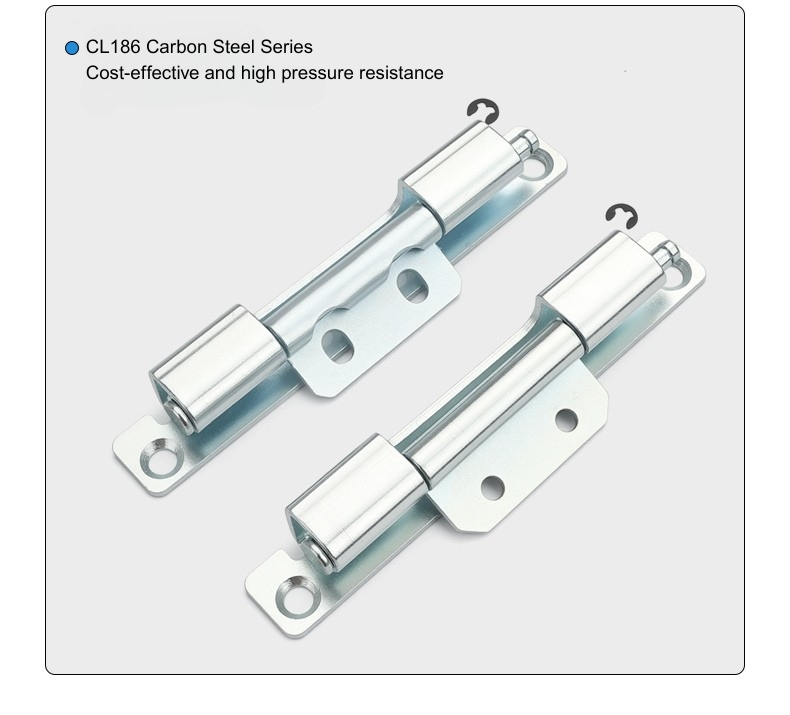

Závěs dveří rozvaděče se dodává ve čtyřech variantách: kulatý otvor z uhlíkové oceli, kulatý otvor z nerezové oceli, drážkový otvor z uhlíkové oceli a drážkový otvor z nerezové oceli. Konstrukční rozměry jsou u všech čtyř shodné — rozdíl je pouze ve tvaru montážních otvorů na křídle. Po přišroubování kulaté otvory fixují závěs v nastavené poloze; štěrbinové otvory poskytují určitý prostor pro posunutí polohy závěsu před konečným dotažením, což pomáhá při montáži dveří, které vyžadují pečlivé vyrovnání proti těsnění nebo břitu rámu.

Výběr mezi kulatým a štěrbinovým otvorem na této jednotce závisí na vašem pracovním postupu instalace. Pokud je poloha dveří přímočará a konzistentní v průběhu výroby, jsou kulaté otvory v pořádku. Pokud se mezi jednotkami vyskytnou nějaké rozdíly v geometrii rámu nebo je třeba dveře upravit po počáteční montáži, verze s drážkou tento proces značně zjednoduší.

Struktura a rozměry

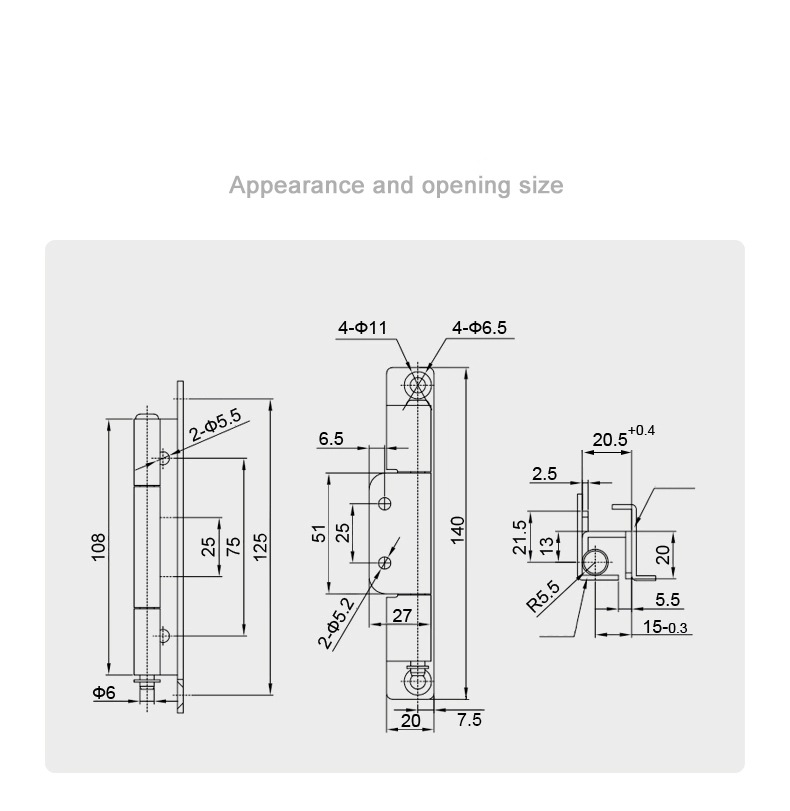

Dveřní závěs má celkovou výšku 108 mm s celkovou délkou těla 125 mm. Vnitřní rozpětí mezi montážními křídly je 75 mm, s 25 mm střední částí u hlavně. Průměr hlavně je Φ6 mm a montážní křídlo je vysoké 140 mm s šířkou základny 20 mm. Rozteč děr na křídle je 51 mm a 25 mm, s upevňovacími otvory 2×Φ5,5 mm na bočním profilu.

Zapojení kanálu rámu na pantu dveří rozváděče má šířku 20,5 mm (tolerance +0,4 mm) a hloubku 15 mm (tolerance -0,3 mm) s poloměrem sedla hlavně R5,5 mm. Boční profil ukazuje celkovou výšku záběru 21,5 mm, hloubku vnitřního kontaktu 13 mm a boční odsazení 5,5 mm s krokem 2,5 mm na vstupu do kanálu. Tyto rozměry definují geometrii kanálu rámu, se kterou je pant navržen – před objednáním je třeba ověřit ve specifikaci rámu skříně.

Materiál a povrchová úprava

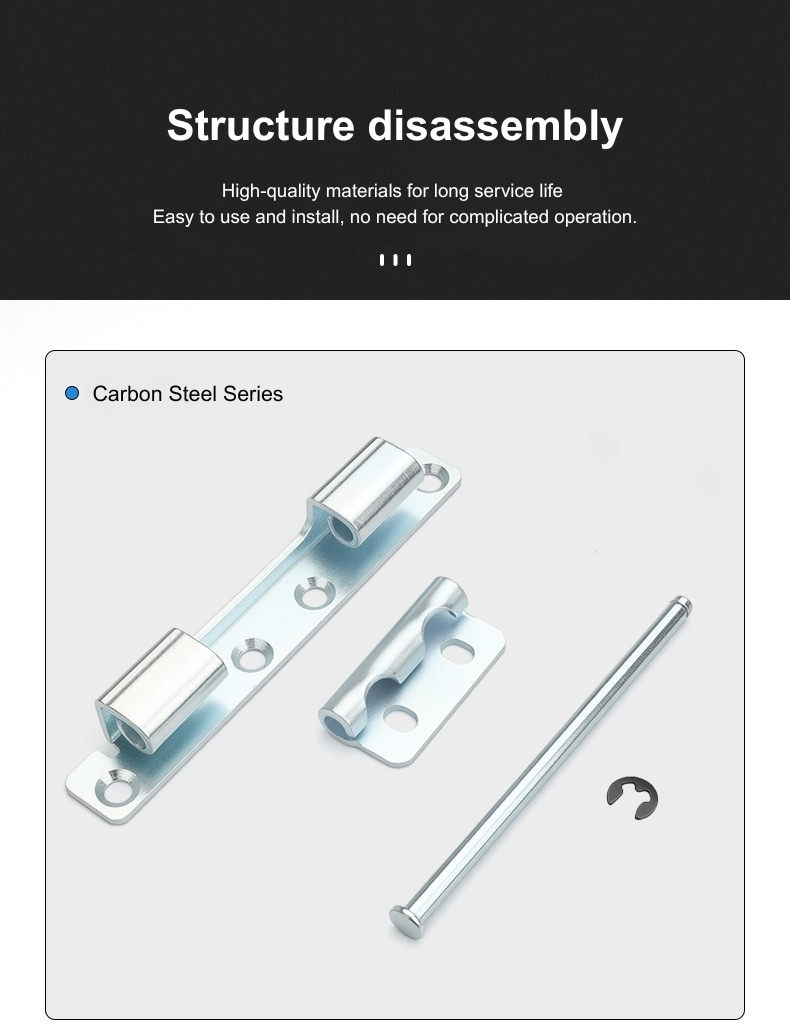

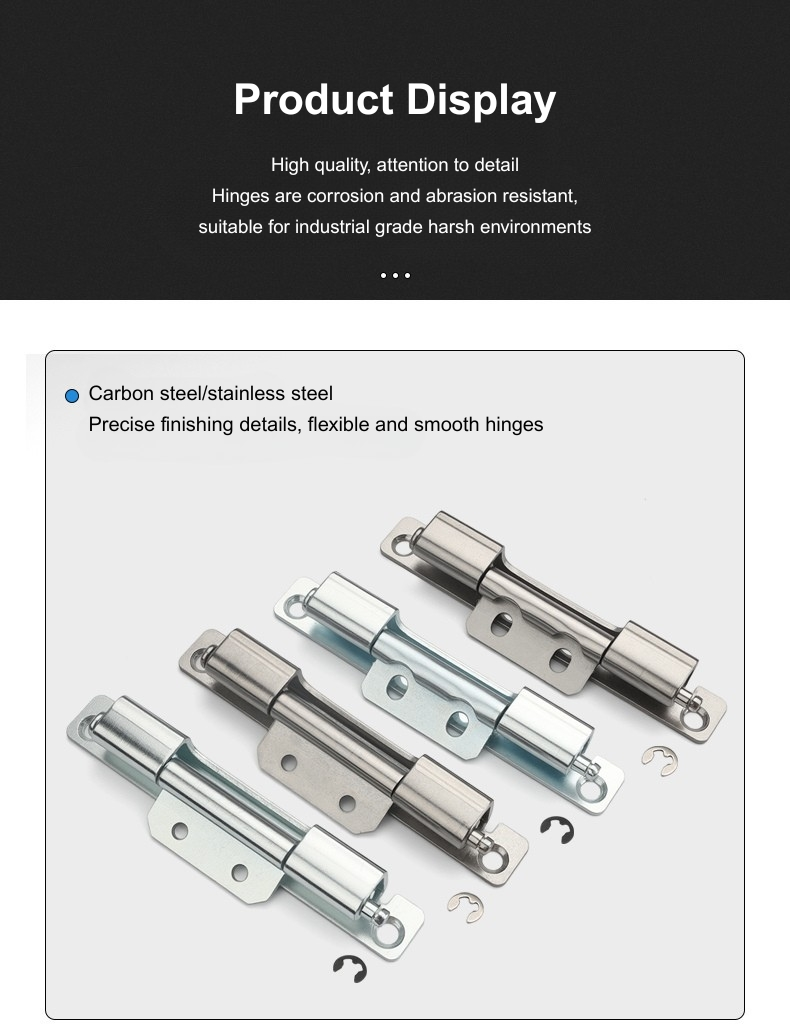

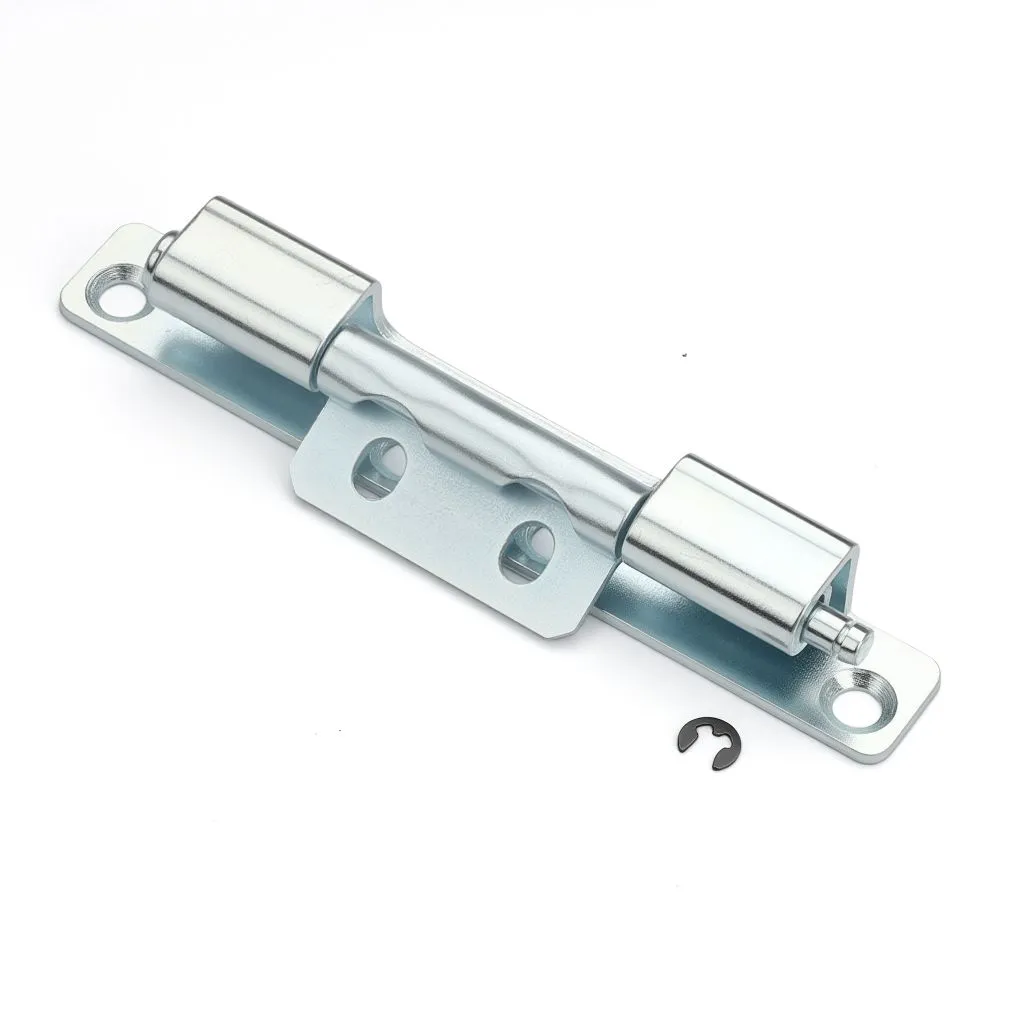

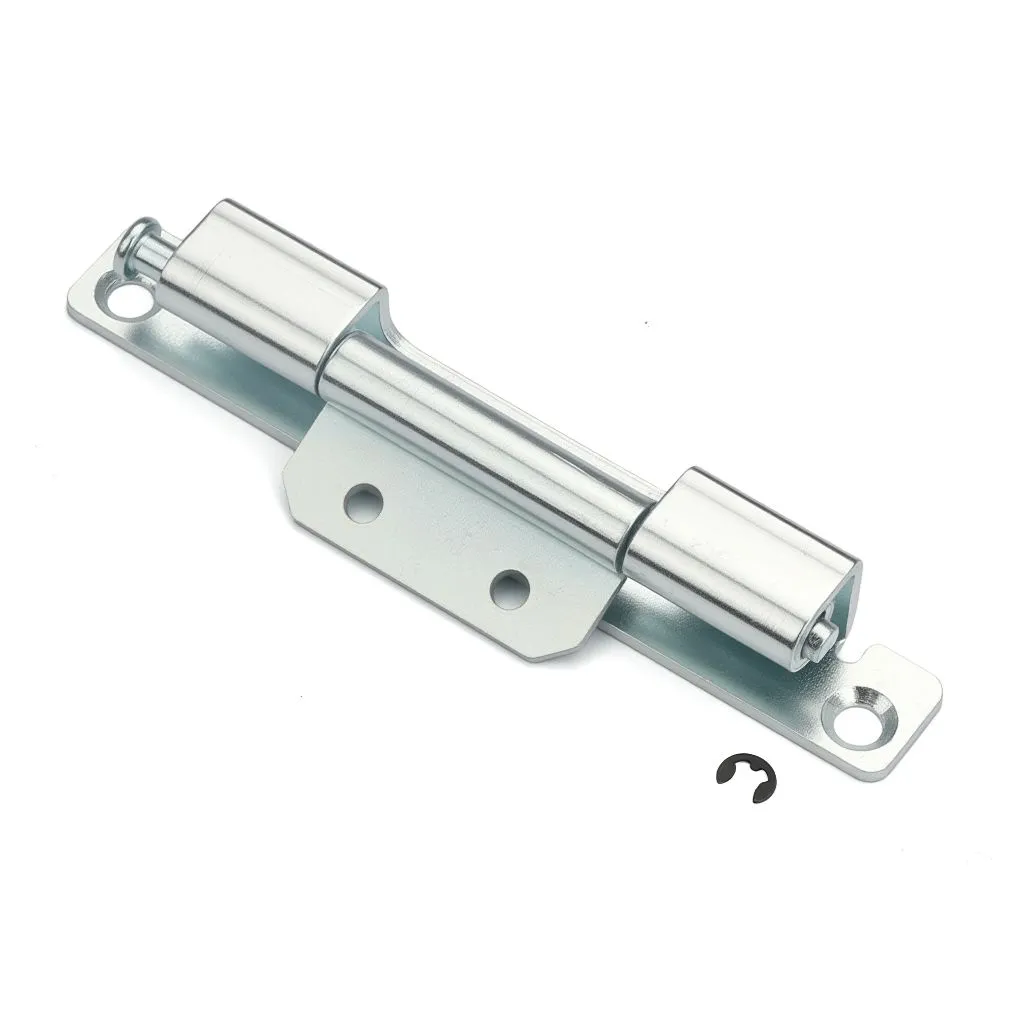

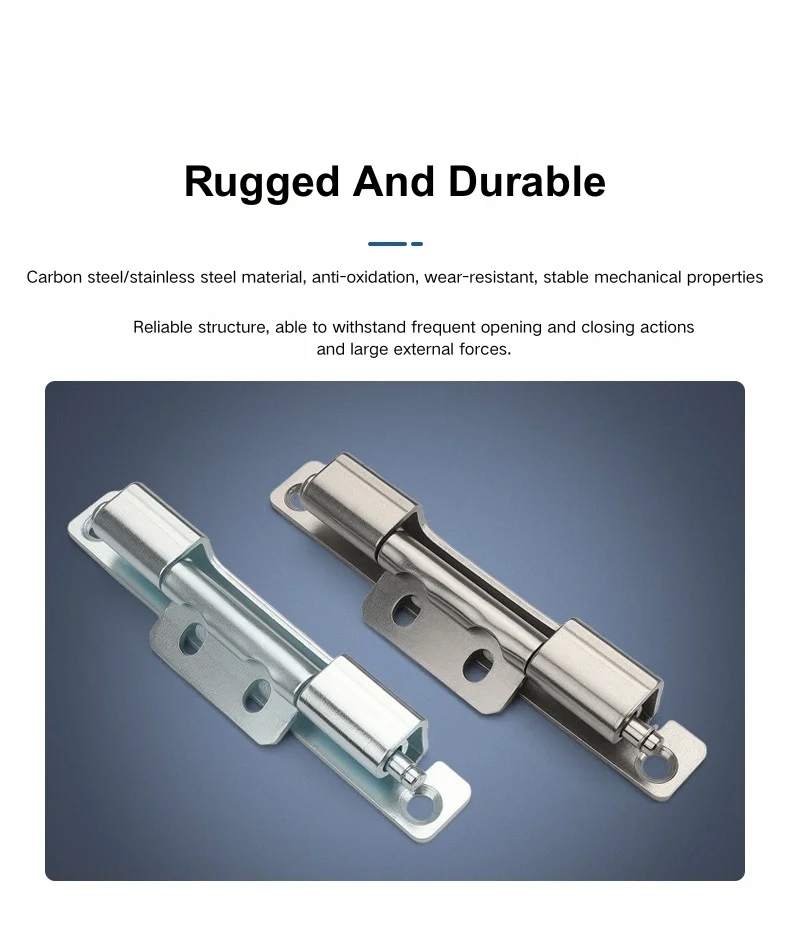

Závěs dveří rozváděče je k dispozici v pozinkované uhlíkové oceli a nerezové oceli 304. Verze z uhlíkové oceli je vhodná pro standardní vnitřní prostředí – rozvodné desky, ovládací panely a skříně zařízení v suchých nebo klimatizovaných prostorách, kde je vystavení korozi nízké. Je to nákladově efektivnější varianta pro velkoobjemové sestavy skříní, kde je instalační prostředí předvídatelné.

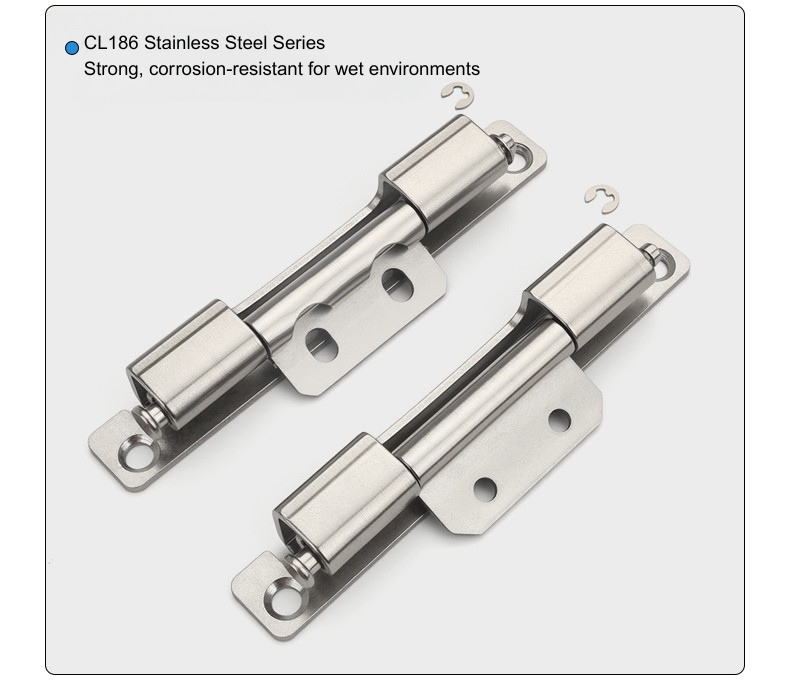

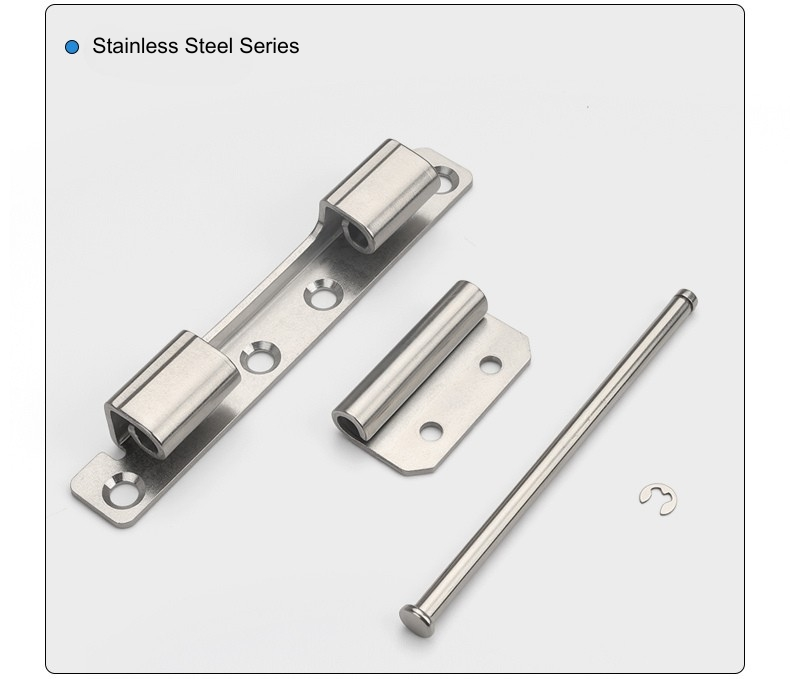

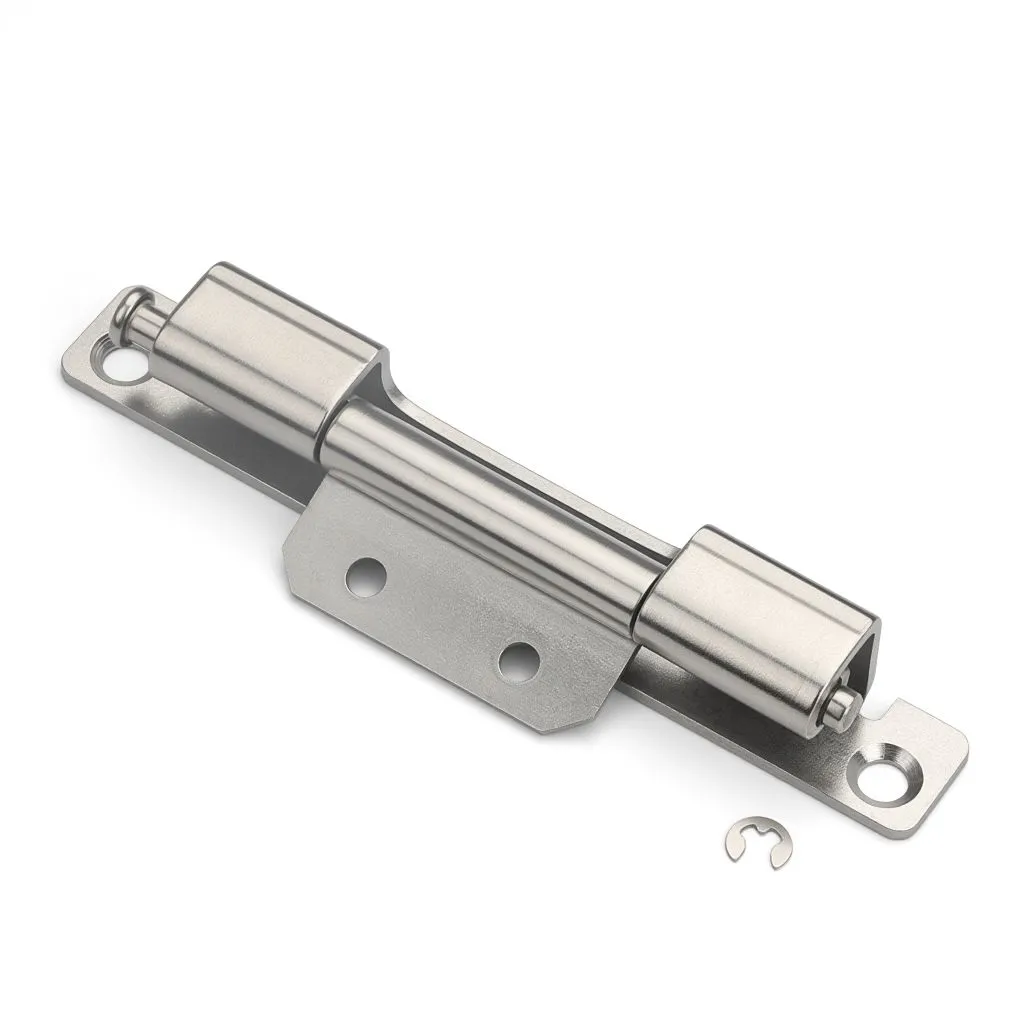

Dveřní závěs z nerezové oceli je tou správnou volbou pro venkovní rozvaděče, vlhké technické místnosti, pobřežní instalace nebo jakékoli aplikace, kde bude skříň po dobu své životnosti vystavena vlhkosti. Nerez má také tendenci být specifikován, když standard povrchové úpravy skříně vyžaduje konzistentní povrchový vzhled u veškerého hardwaru, protože v náročných podmínkách si v průběhu času drží svůj vzhled lépe než pozinkovaná ocel.

FAQ

Q1: Jaké varianty jsou k dispozici pro CL186?

CL186 se dodává ve čtyřech variantách: uhlíková ocel s kruhovými otvory, nerezová ocel s kruhovými otvory, uhlíková ocel s drážkami a nerezová ocel s drážkami. Všechny sdílejí stejné rozměry těla a geometrii záběru kanálů rámu.

Q2: Jaký je rozdíl mezi verzí s kulatým otvorem a verzí s drážkou?

Verze s kulatým otvorem fixuje pant po přišroubování v nastavené poloze. Verze s drážkou umožňuje upravit montážní polohu před konečným utažením, což je užitečné, když je třeba během instalace doladit vyrovnání dveří nebo když existují rozdíly v geometrii rámu mezi skříňovými jednotkami.

Q3: Jak se instaluje CL186?

CL186 je našroubován. Montážní křídlo je připevněno k dveřnímu panelu pomocí připravených otvorů a tělo pantu zapadá do kanálu rámu skříně. U tohoto modelu není potřeba žádné svařování.

Q4: Jaké jsou klíčové rozměry CL186?

CL186 má celkovou výšku 108 mm, délku těla 125 mm a vnitřní rozpětí 75 mm. Hlaveň je Φ6 mm. Montážní křídlo je vysoké 140 mm se základnou 20 mm. Šířka kanálu rámu je 20,5 mm (+0,4 mm) a hloubka je 15 mm (-0,3 mm).

Q5: Jaký materiál bych si měl vybrat pro venkovní kryty?

Verze z nerezové oceli je správnou volbou pro venkovní instalace, vlhké prostředí nebo všude tam, kde je dlouhodobým požadavkem odolnost proti korozi. Verze z galvanizované uhlíkové oceli vyhovuje standardním aplikacím ve vnitřních skříních.

Q6: Je CL186 skrytý závěs?

Ano – pant dvířek rozváděče CL186 sedí uvnitř kanálu rámu skříně, když jsou dvířka zavřená, a na vnějším čele dvířek nezanechává žádné viditelné prvky. Těleso závěsu je zcela zapuštěno v profilu rámu.

Q7: Mohou být dveře po instalaci odstraněny?

Ano. CL186 je odnímatelný pant — dveře lze zvednout z kanálu rámu bez použití nářadí, jakmile je pant uvolněn. Díky tomu je praktický pro montážní linky skříní a údržbu v terénu, kde je potřeba pravidelně odstraňovat dveře.

Q8: Pro jaké typy skříní je CL186 vhodný?

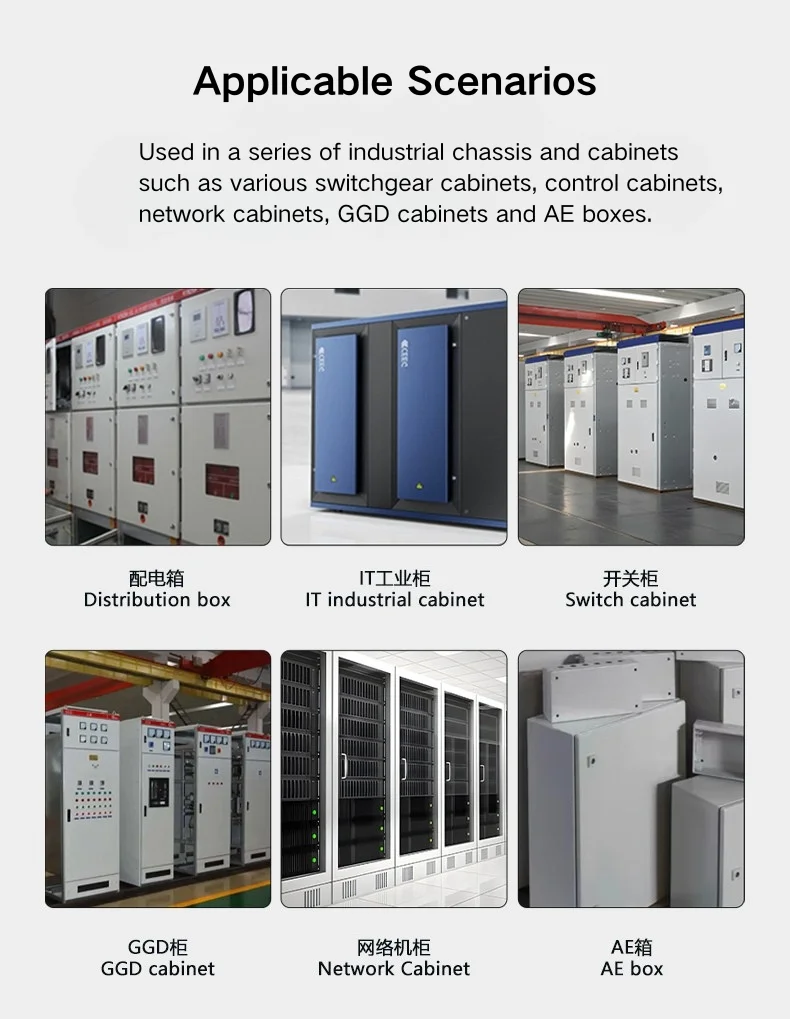

Skrytý závěs CL186 se používá na rozvaděčích, elektrických rozvodných skříních, dveřích rozvaděčů a krytech průmyslových zařízení – všude tam, kde je preferovanou specifikací odnímatelný skrytý závěs s čistým vnějším profilem.
