Dveře rozvaděče Boční ohybový závěs

Přehled modelové řady a řad

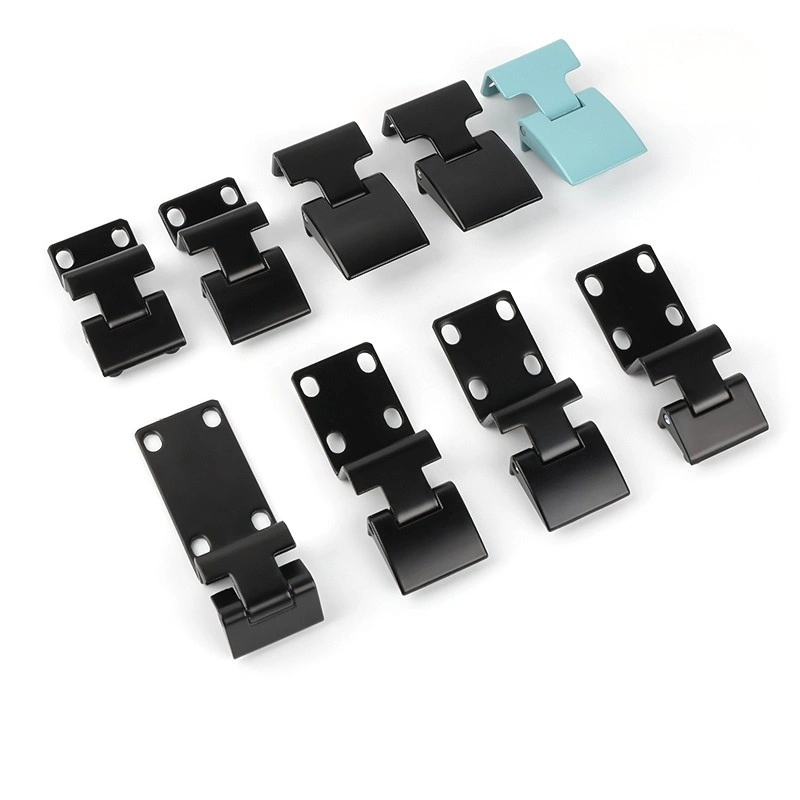

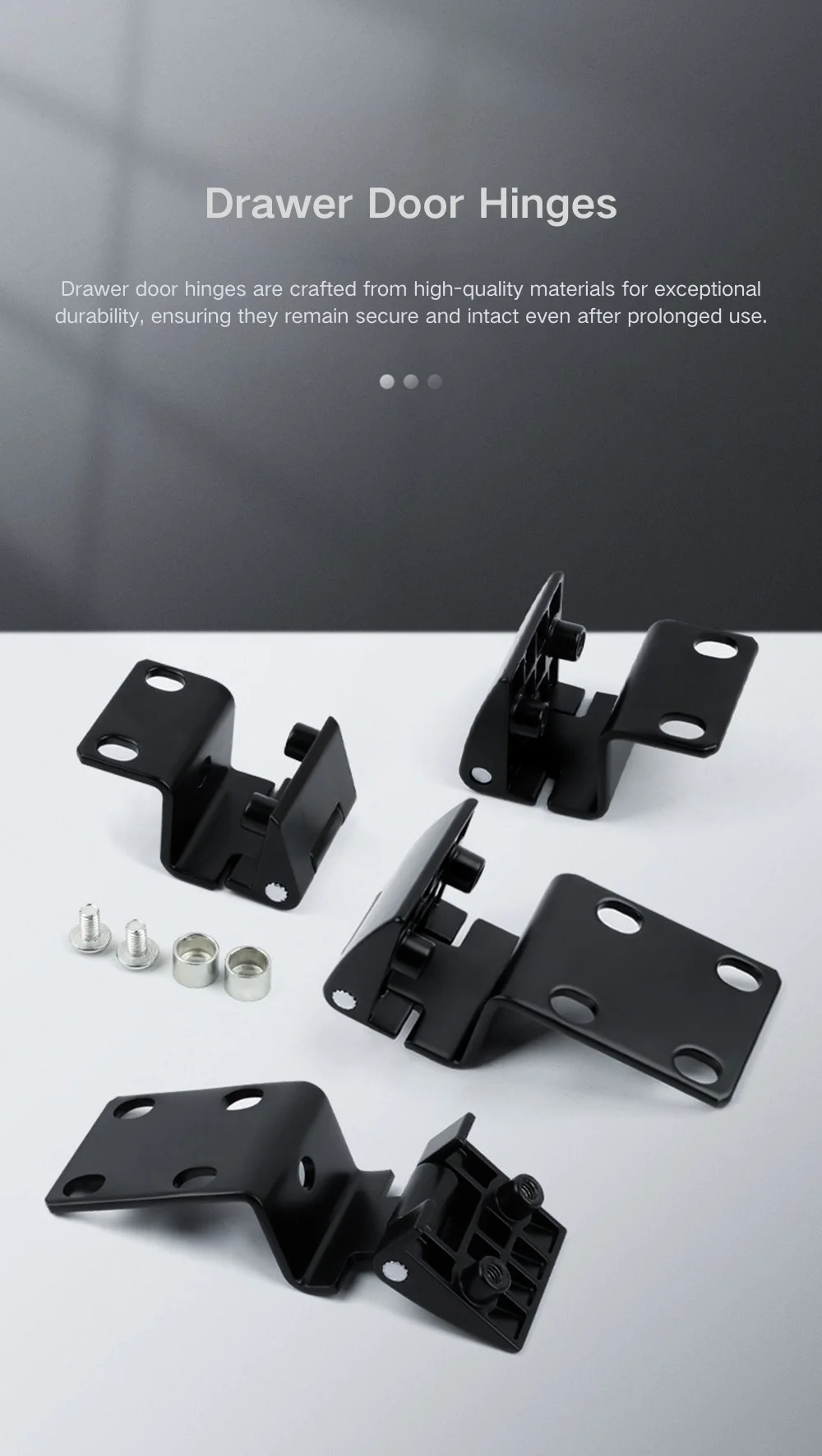

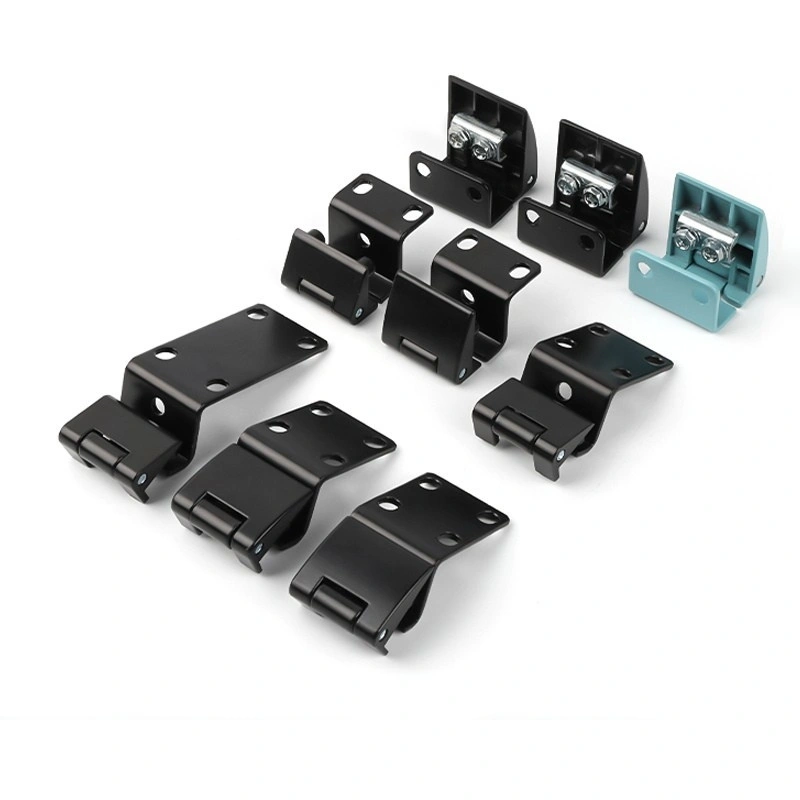

Boční závěs ohybu dveří elektrické skříně je uspořádán do čtyř sérií. Řada CL803 pokrývá tři modely — CL803A-25, CL803B-20, CL803B-25 a CL803D-25 — všechny z černé zinkové slitiny, s šířkou přední desky buď 36 mm, nebo 39 mm v závislosti na modelu. CL803A-25 používá přední desku se dvěma šrouby o rozměrech 39 × 20 mm s roztečí otvorů 12 mm; modely CL803B a CL803D používají desku 36 × 25 mm s uchycením do drážky.

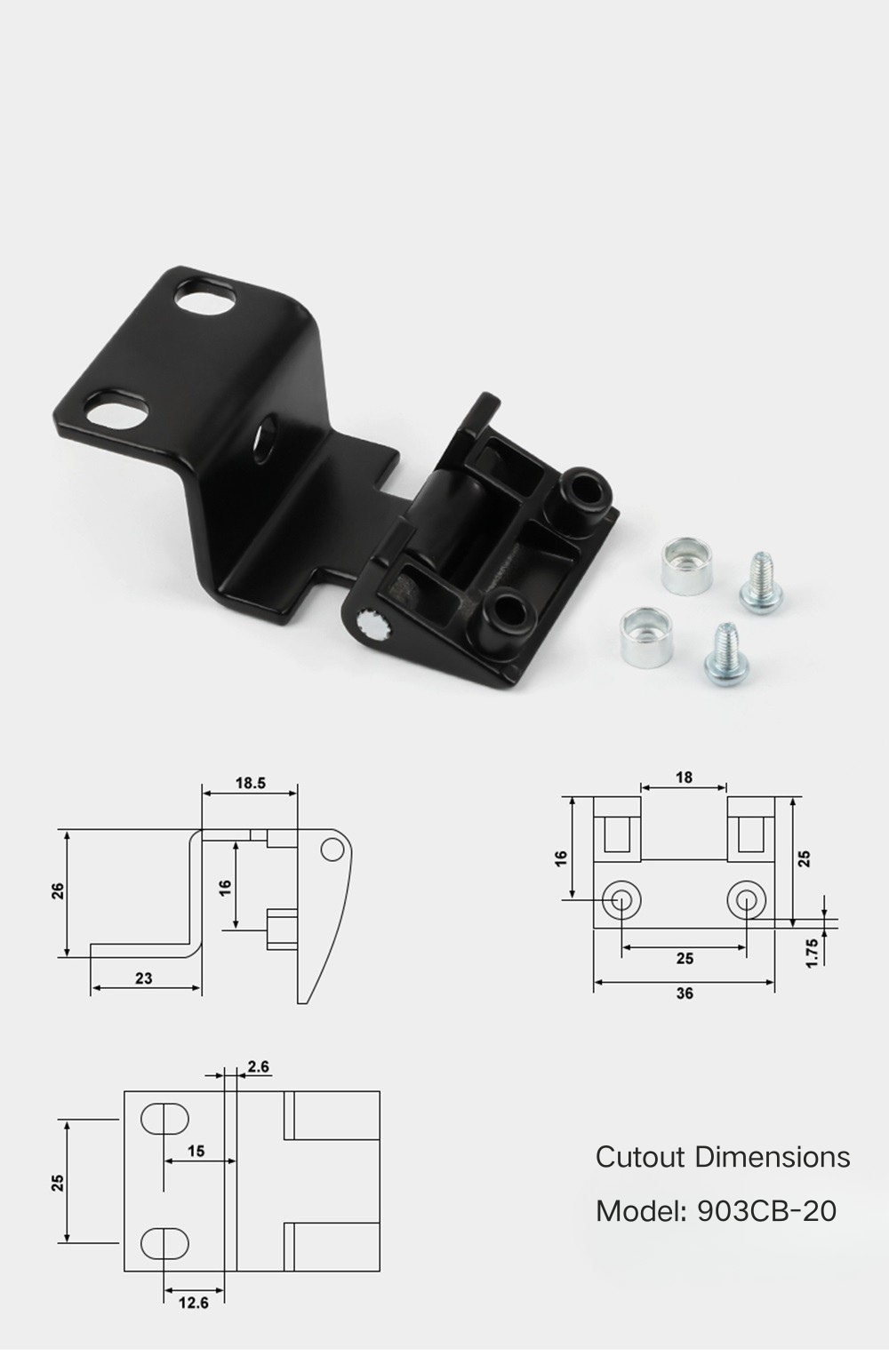

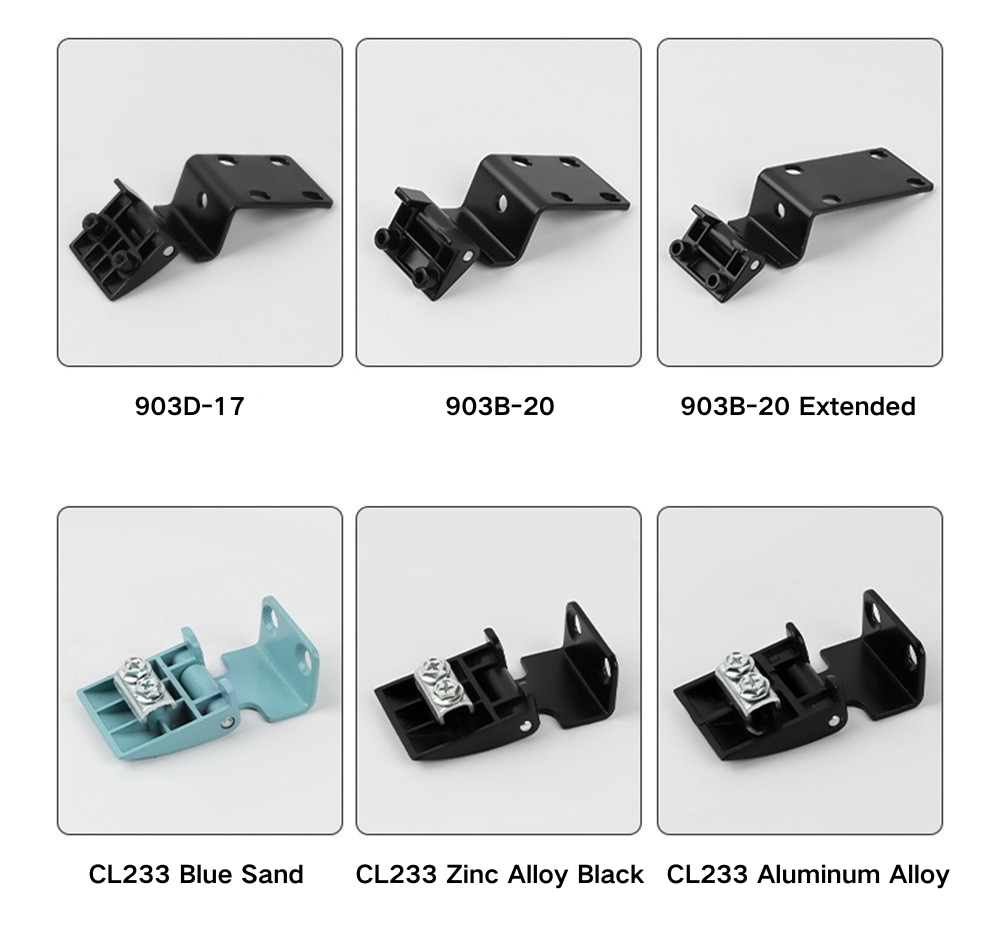

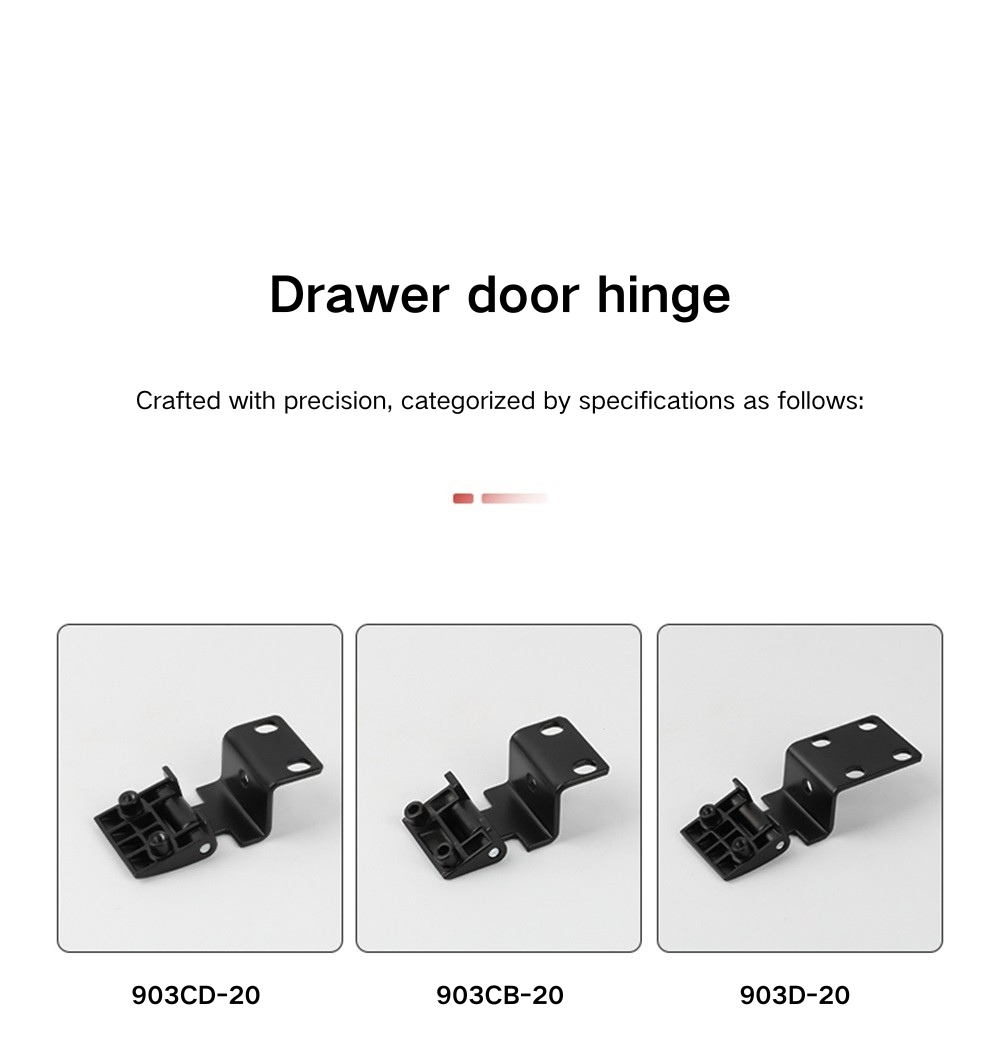

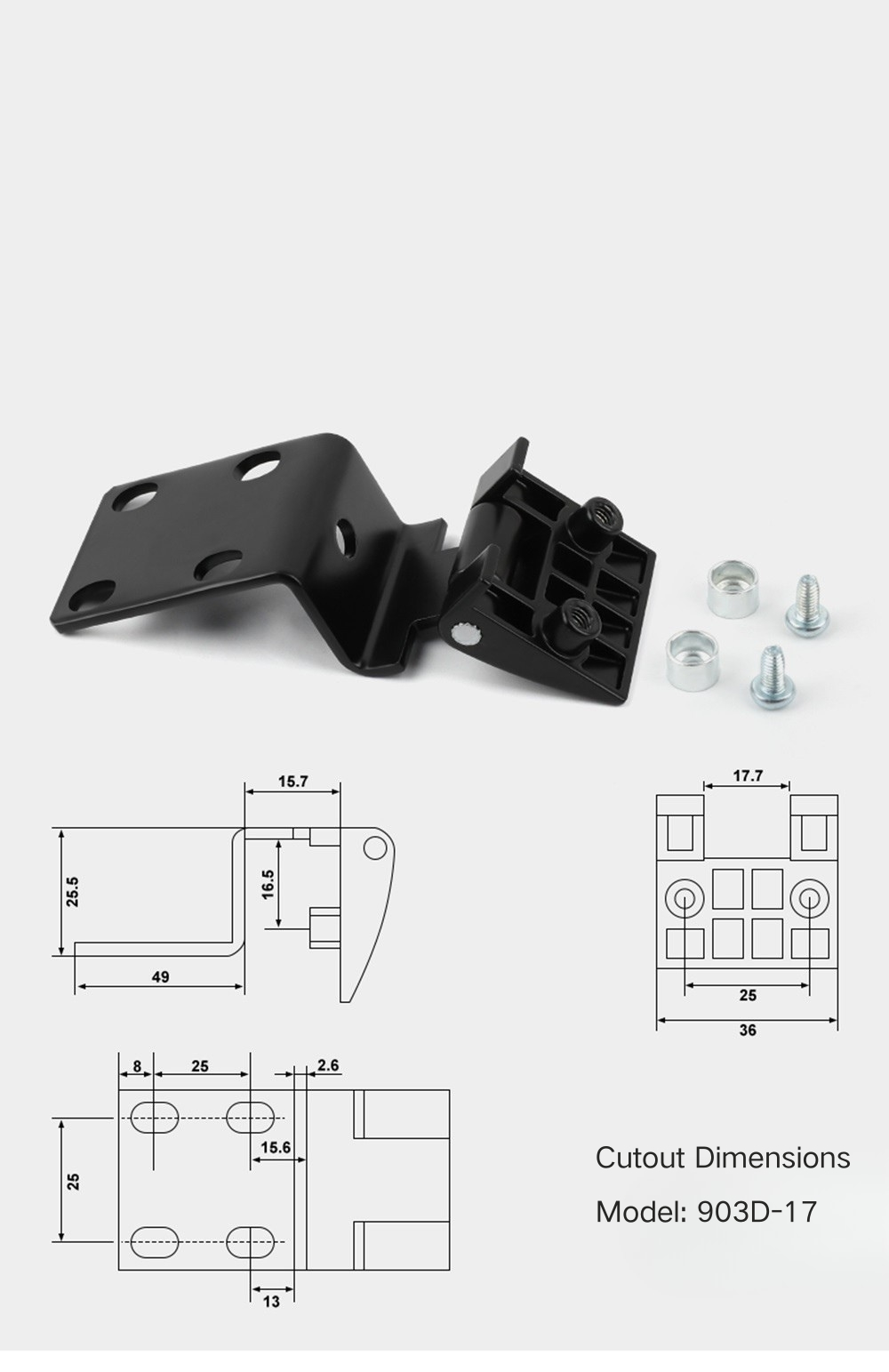

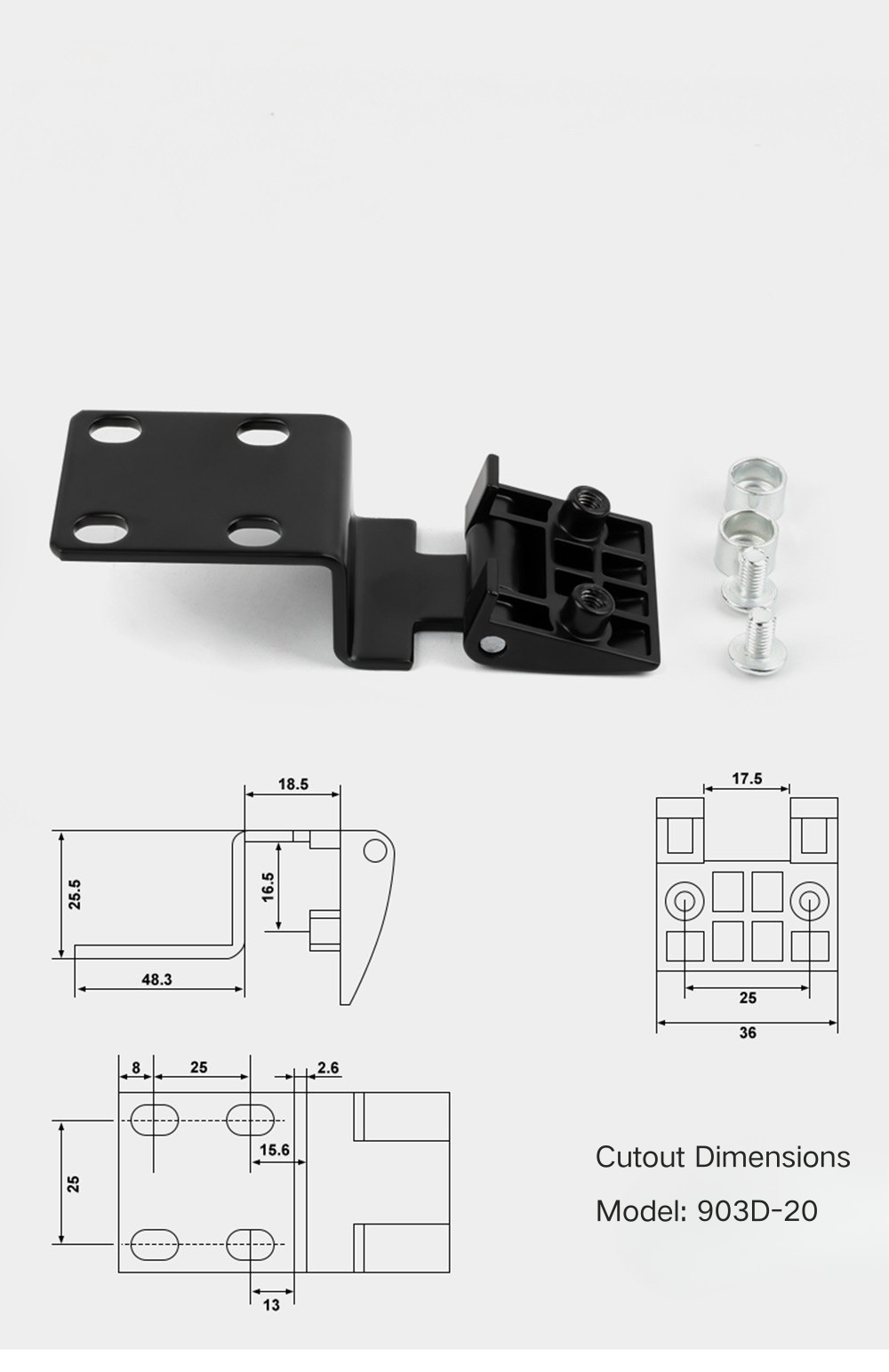

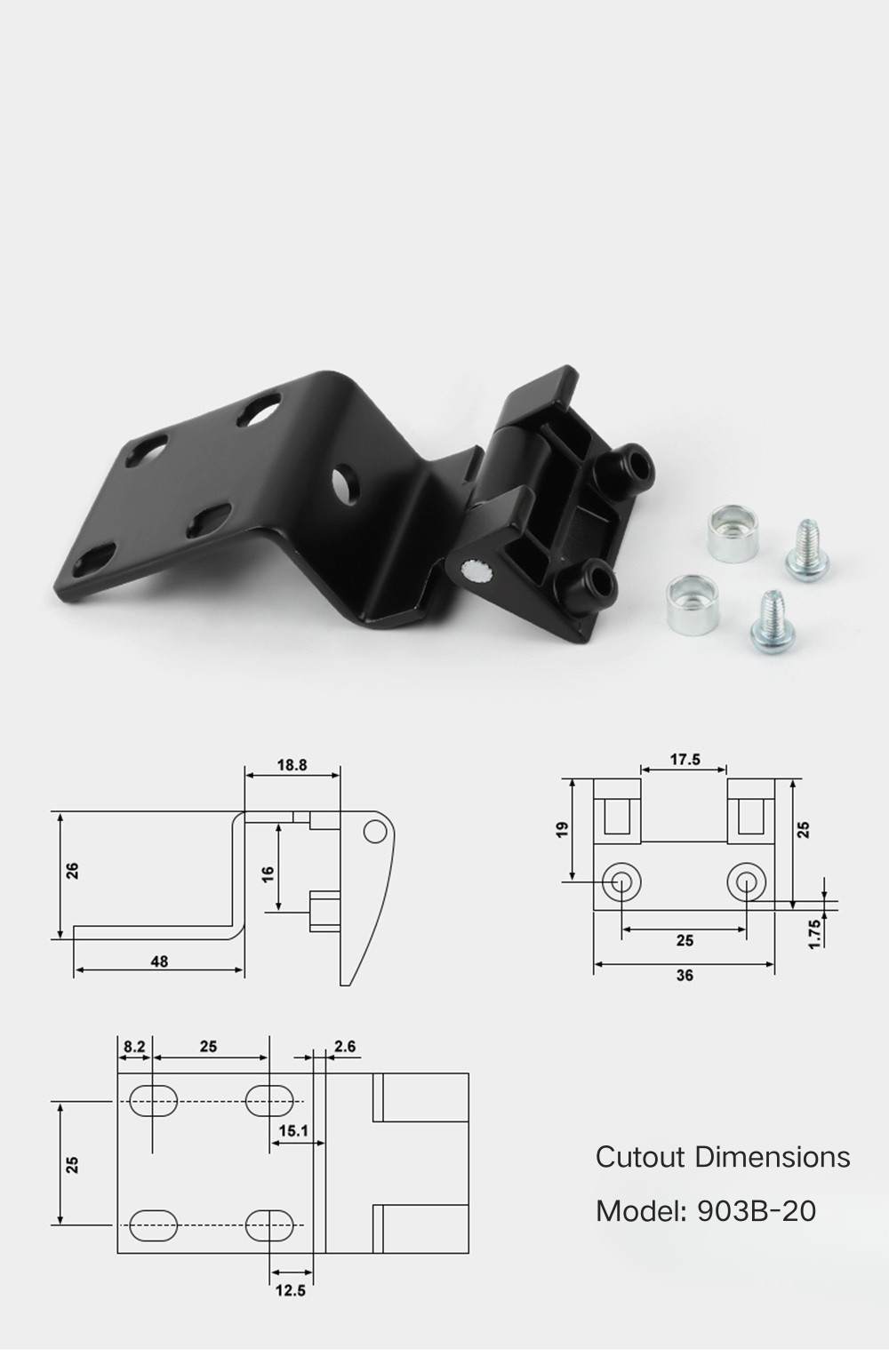

Řada CL901 zahrnuje CL901B-17, CL901B-20 a CL901D-17, všechny s přední deskou 36 × 17,5 mm a konzistentním odsazením otvorů 8 mm + 2,5 mm. Řada CL903 je největší skupinou v řadě závěsů se sedmi modely včetně CL903B-20, CL903B-20 Extended, CL903CB-20, CL903CD-20, CL903D-17 a CL903D-20, které pokrývají standardní i rozšířenou hloubku. CL233 završuje řadu v černé zinkové slitině, pískově modré zinkové slitině a hliníkové slitině s přední deskou 39 × 20 mm a roztečí otvorů 12 mm podobně jako CL803A-25.

Rozměry podle série

Série CL803 ohybového závěsu pro boční montáž má u svých modelů celkovou šířku 18,5 mm až 23,5 mm a výšku 26 mm až 28,5 mm. CL803A-25 je 23 mm široký a 26 mm vysoký s vnitřní hloubkou 22,5 mm; CL803B-20 je široký 18,5 mm s vnitřní hloubkou 16 mm; CL803B-25 je 23,5 mm široký a 28,5 mm vysoký s vnitřní hloubkou 16 mm; a CL803D-25 je 23,5 mm široký a 26,5 mm vysoký s vnitřní hloubkou 16,5 mm. Všechny modely CL803 mají šířku základny 26 mm a montážní desku vysokou 20 mm.

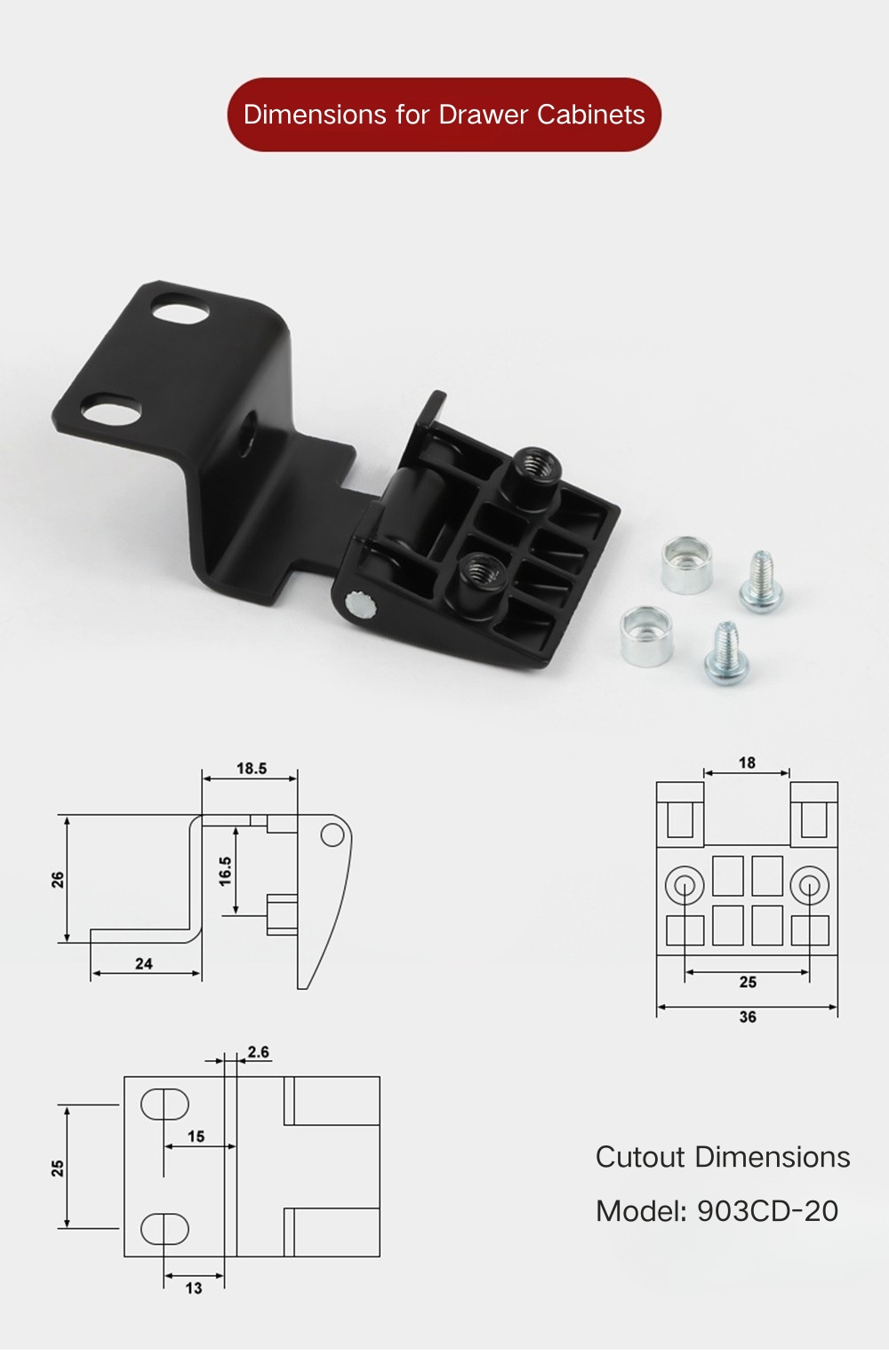

Řada CL901 je znatelně vyšší než ostatní modely v řadě bočních závěsů pro dveře elektrické skříně – všechny tři mají celkovou výšku 39,5 mm, šířku mezi 15,5 mm a 18,5 mm a konzistentní vnitřní hloubku 16,5 mm po celé desce. Šířky základny jsou 20 mm-175 mm pro CL.25 mm pro 1 CL901B-20 a 21 mm pro CL901D-17. Řada CL903 pokrývá širší rozsah – základní šířky od 48 mm do 73,8 mm u rozšířeného modelu s celkovou výškou 25,5 mm až 26 mm. CL233 má celkové rozměry 24,5 × 24,5 mm s vnitřní hloubkou 22 mm, montážní deskou 39,3 mm a odsazením otvorů na přední desce 7,5 mm + 15 mm.

Aplikační scénáře

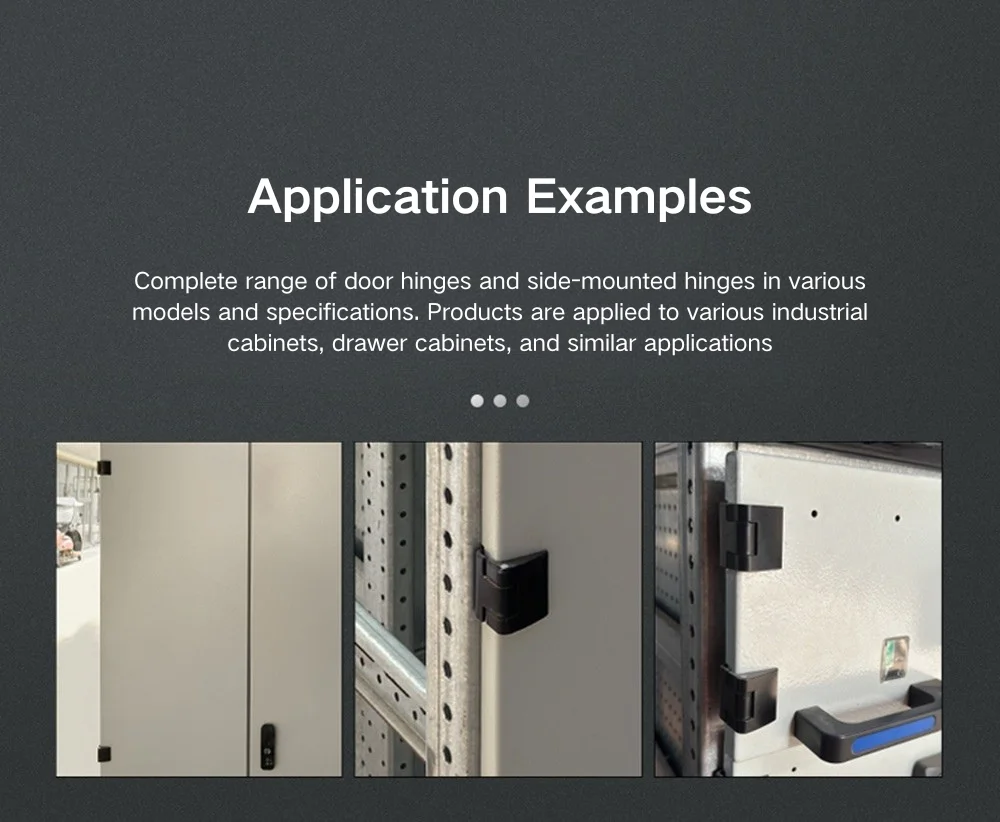

Side-Mount Bend Hinge dveří rozvodných skříní je navržen speciálně pro rámy skříní postavené na ocelových profilech C-profilu, což je standardní konstrukční metoda pro elektrické skříně GGD, rozvodné skříně druhé a třetí generace, zásuvkové skříně a napájecí skříně. Ohnutý profil těla pantu se zahákne přes břit C-profilu a přední deska se přišroubuje na čelo dveřního panelu, což je zavedený způsob instalace pro tento typ skříně a nevyžaduje žádnou úpravu oproti standardním rámovým profilům.

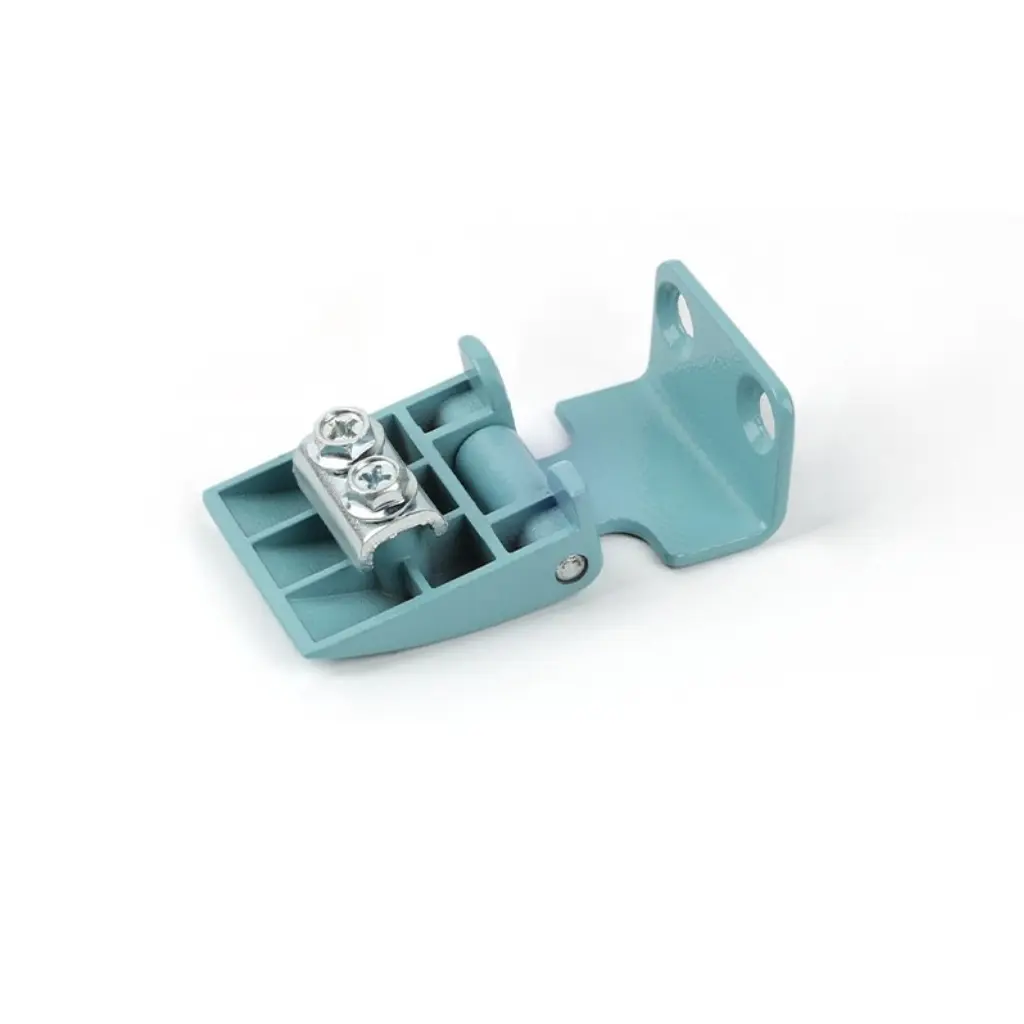

Kromě základních aplikací GGD a napájecích skříní je tento produkt vhodný také pro další průmyslové skříně postavené na kompatibilních C-profilech nebo podobných ohýbaných ocelových rámových profilech. CL233 v pískově modré zinkové slitině je někdy specifikován tam, kde vnější strana skříně používá barevně odlišené hardwarové schéma, zatímco varianta CL233 z hliníkové slitiny je lehčí variantou pro skříně, kde je brán zřetel na hmotnost. Rozsah velikostí modelů napříč CL803, CL901 a CL903 znamená, že většina standardních hloubek rámu a tloušťky dveřního panelu na trhu GGD a napájecích skříní je pokryta v rámci jediné produktové řady.

FAQ

Q1: Jaké řady jsou součástí této řady závěsů?

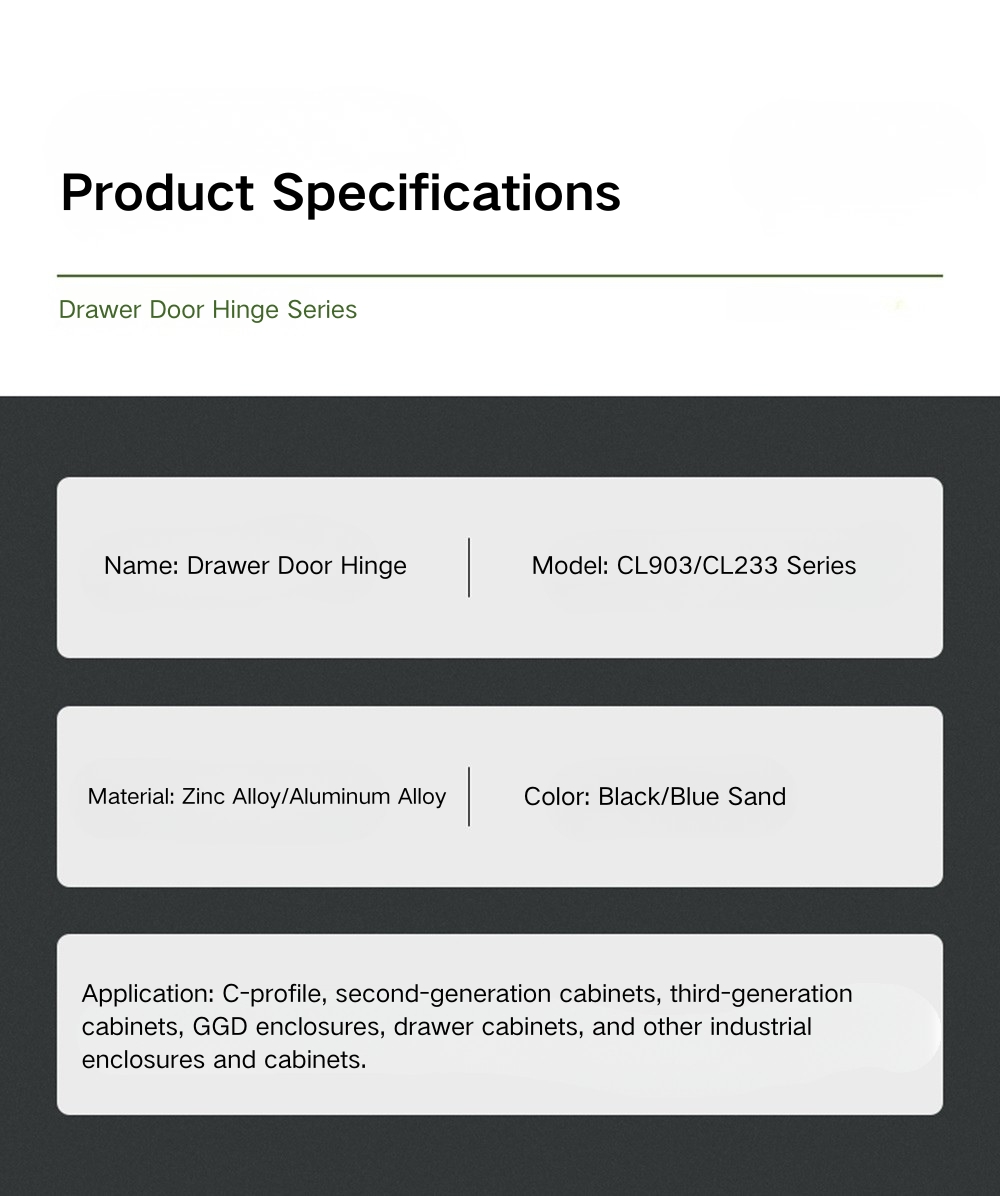

Řada zahrnuje čtyři řady: CL803 (čtyři modely), CL901 (tři modely), CL903 (sedm modelů) a CL233 (tři varianty). Všechny jsou ze slitiny černého zinku kromě CL233, který je k dispozici také v pískově modré slitině zinku a slitině hliníku.

Q2: Pro jaké typy skříní je tento pant určen?

Boční ohybový závěs je určen pro rámy skříní s profilem C, včetně elektrických skříní GGD, rozvodných skříní druhé a třetí generace, zásuvkových skříní a napájecích skříní. Není určeno pro ploché nebo svařované typy skříní.

Q3: Jak se tento pant instaluje?

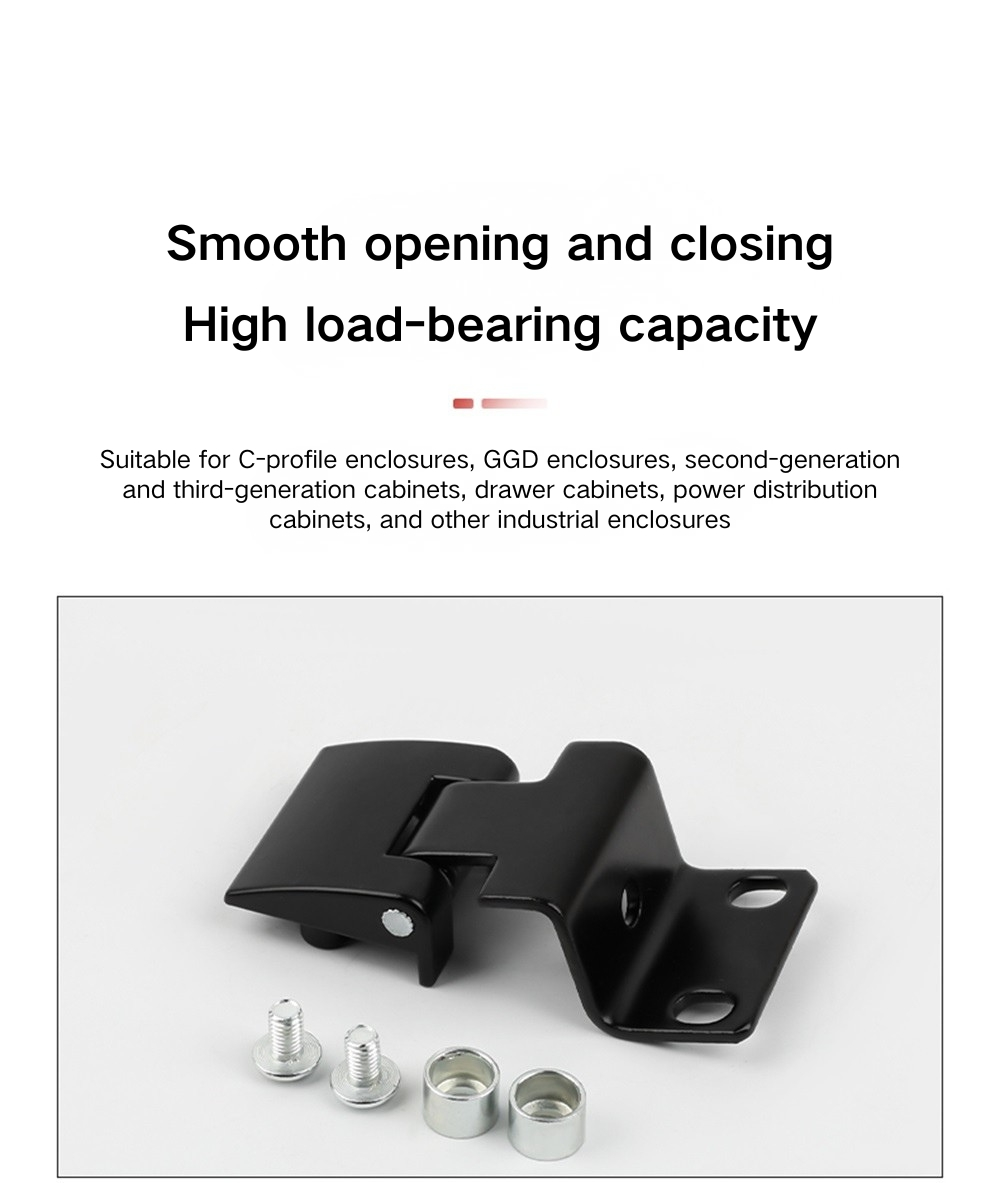

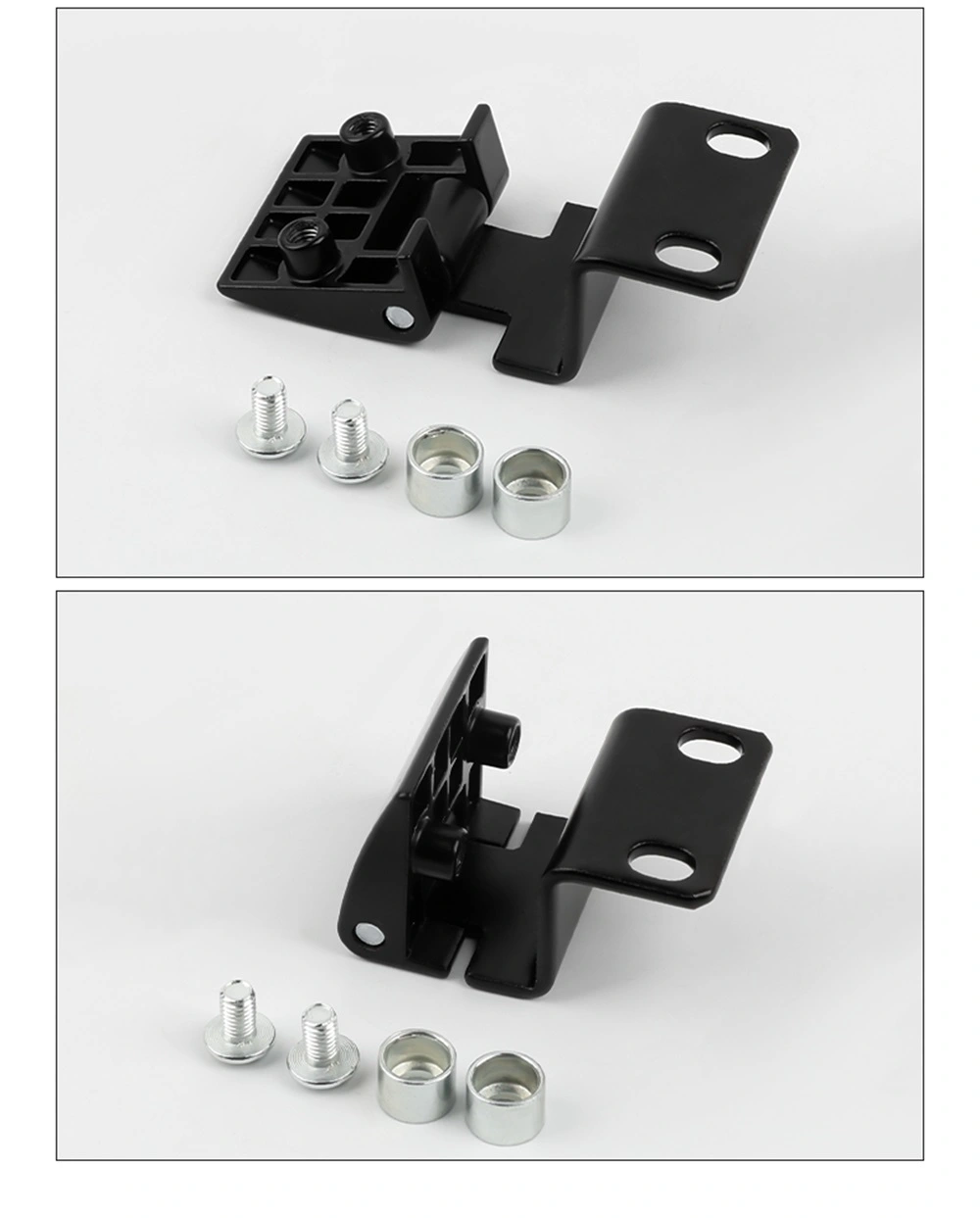

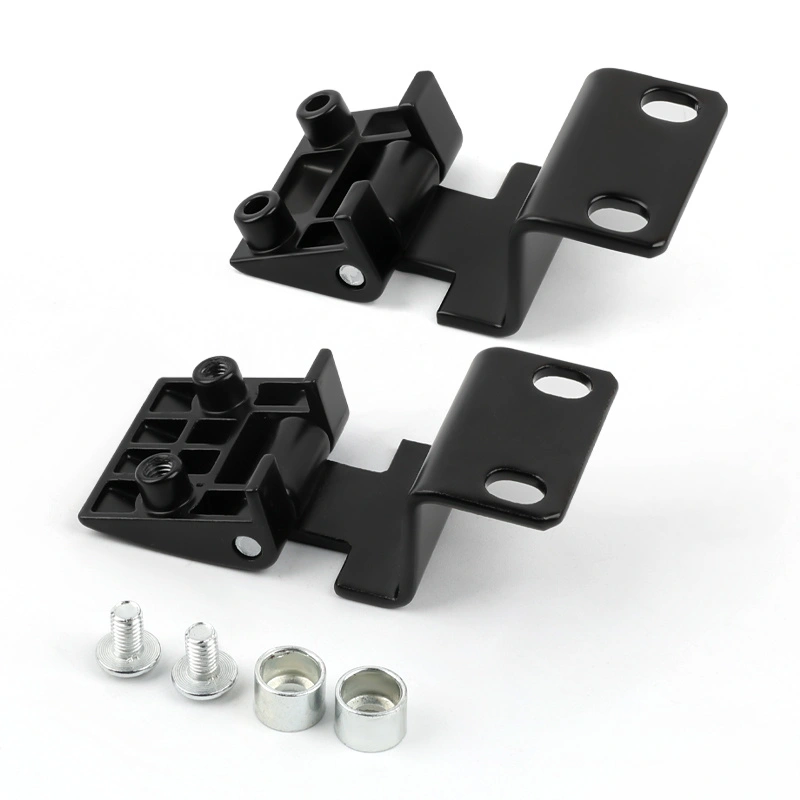

Všechny modely jsou šroubované. Ohnuté tělo pantu se zahákne přes okraj rámu profilu C a přední montážní deska se přišroubuje k čelu dveřního panelu. Není potřeba žádné svařování.

Q4: Jaký je rozdíl mezi řadami CL803, CL901 a CL903?

Řada se liší celkovou velikostí, hloubkou rámu a konfigurací montážní desky. Modely CL901 jsou s celkovou výškou 39,5 mm nejvyšší; Modely CL803 jsou kompaktnější; Modely CL903 pokrývají nejširší rozsah šířek základny včetně rozšířené varianty na 73,8 mm. Vybírejte na základě konkrétního profilu rámu a rozměrů dveřního panelu.

Q5: Čím se CL233 liší od ostatních řad?

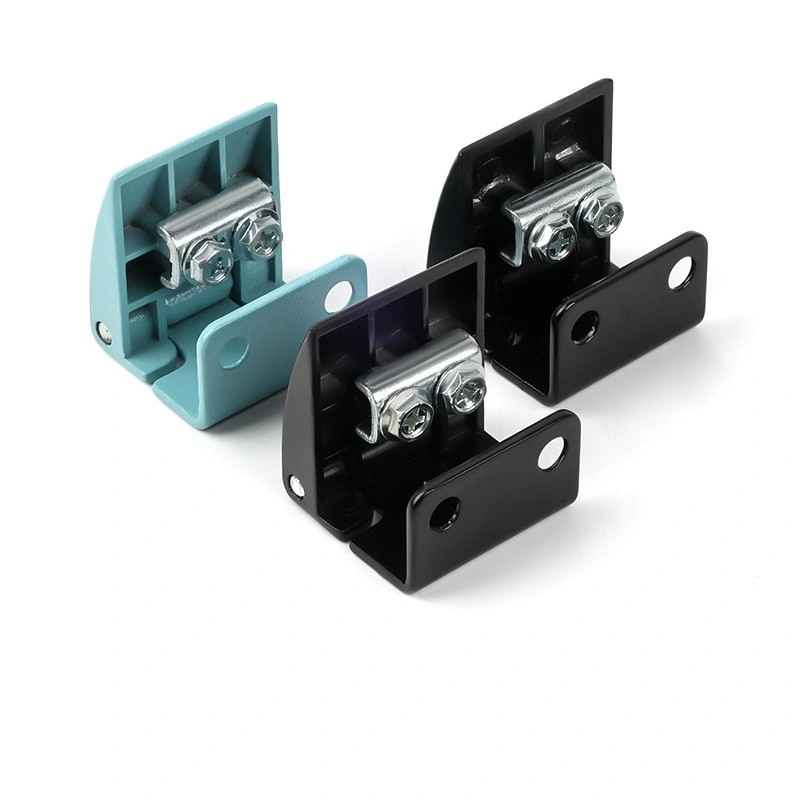

CL233 je k dispozici ve třech variantách – černá slitina zinku, pískově modrá slitina zinku a slitina hliníku – což z něj činí jediný model v řadě s možností barevného provedení a alternativou z lehkého materiálu. Jeho rozměry přední desky (39 × 20 mm) jsou podobné jako u CL803A-25.

Q6: Jak si mohu vybrat správný model pro svou skříň?

Výběr závisí na hloubce profilu rámu skříně, tloušťce dveřního panelu a preferenci montážní desky. Číselné přípony (-17, -20, -25) a písmenné přípony (A, B, D, CB, CD) jsou součástí modelového označení. Podívejte se na rozměrové výkresy pro každý model nebo se obraťte na Yitai Lock se specifikacemi vašeho rámu pro doporučení.

Q7: Z jakého materiálu jsou panty vyrobeny?

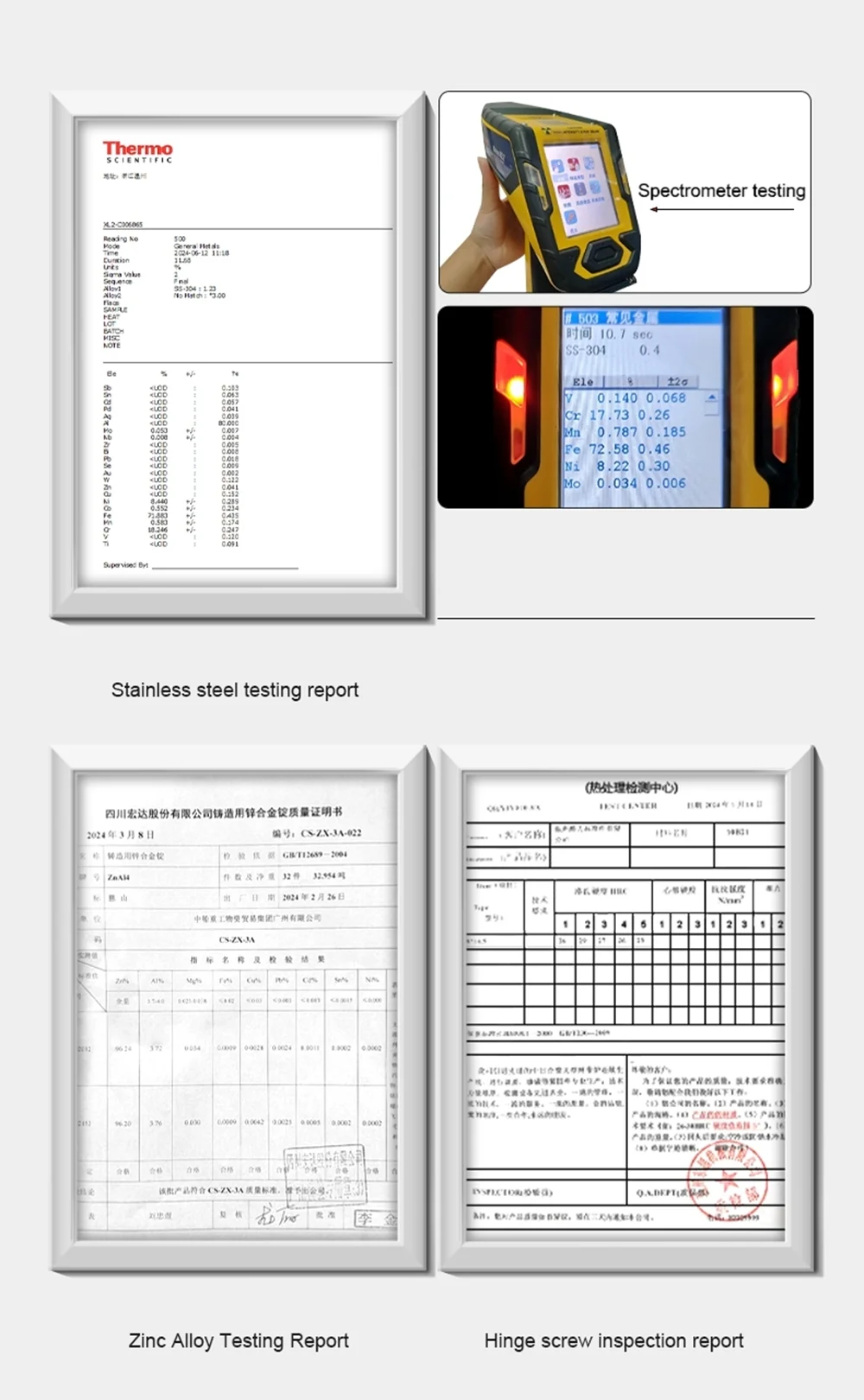

Většina modelů je z černé slitiny zinku. CL233 je navíc k dispozici v pískově modré slitině zinku a hliníkové slitině. Konstrukce ze slitiny zinku poskytuje dobrou rozměrovou konzistenci z tlakového lití a dobře zvládá standardní prostředí vnitřních průmyslových skříní.

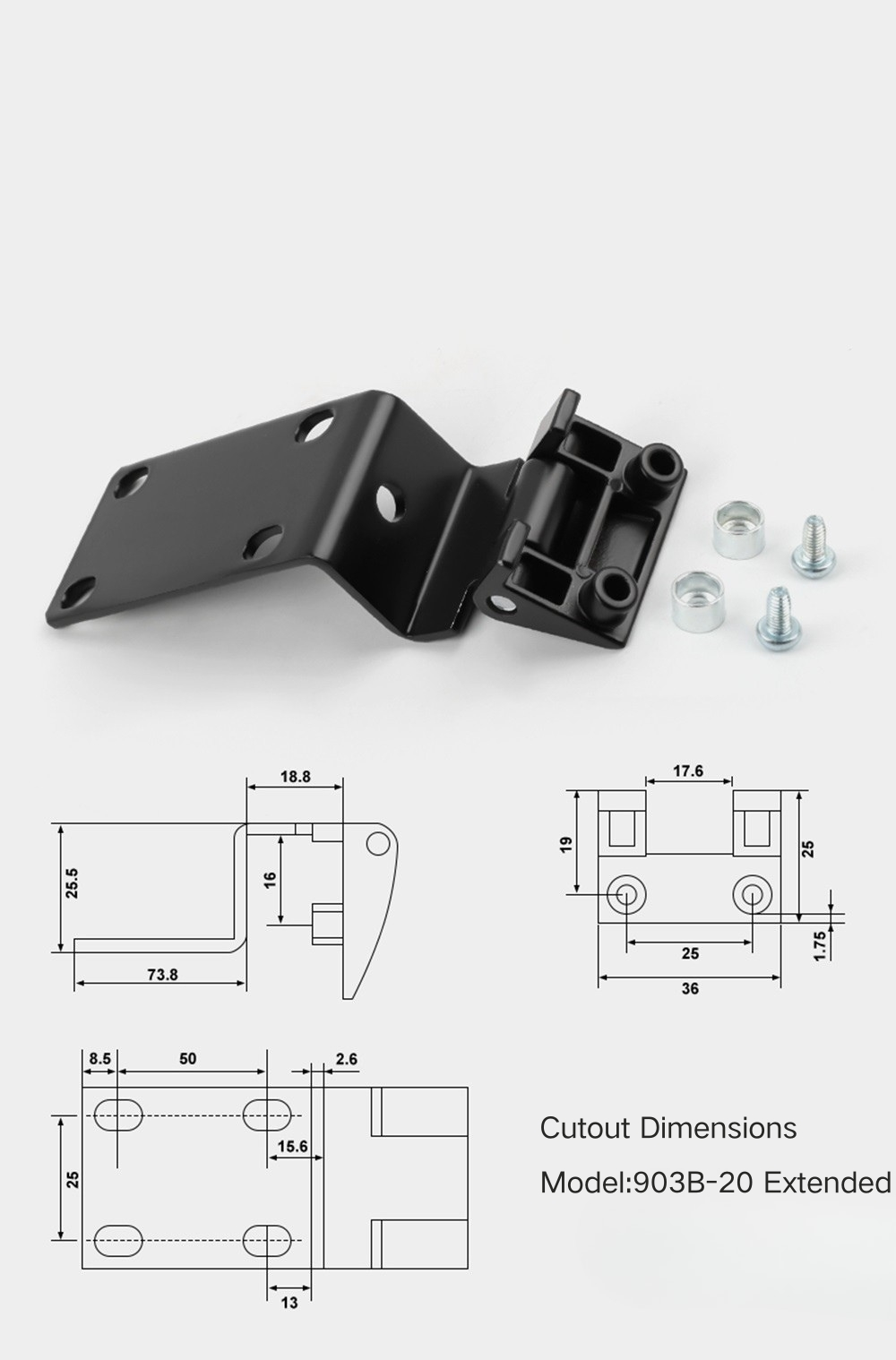

Q8: Je CL903B-20 Extended vhodný pro hlubší profily rámu?

Ano – CL903B-20 Extended má šířku základny 73,8 mm, což je podstatně širší než standardní CL903B-20 se 48 mm. Je to správná volba, když profil rámu skříně vyžaduje delší základnu závěsu pro přemostění hlubšího kanálu C-profilu.
