Odnímatelný pant distribučního panelu

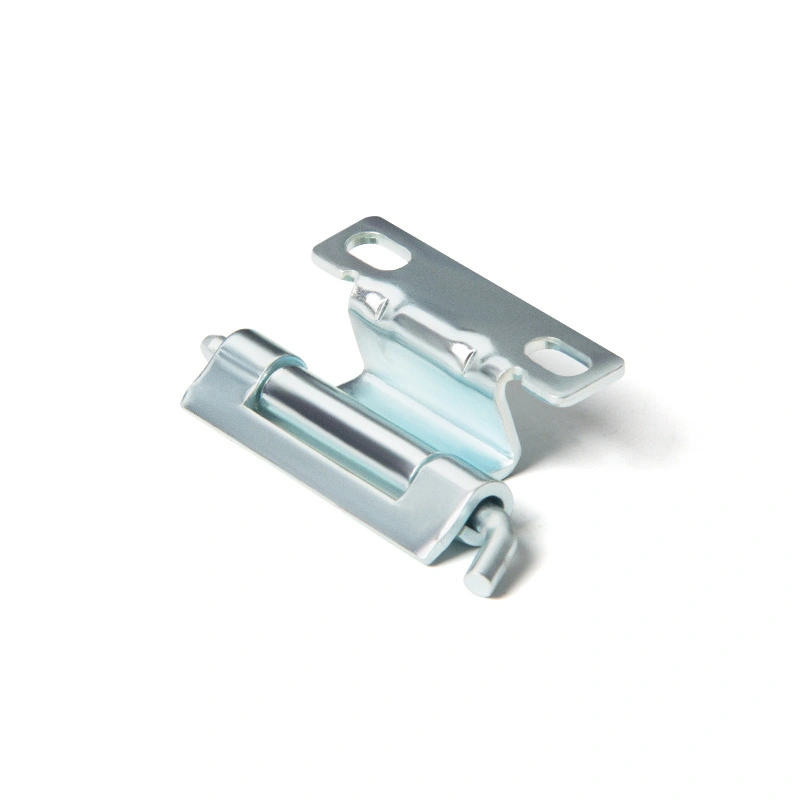

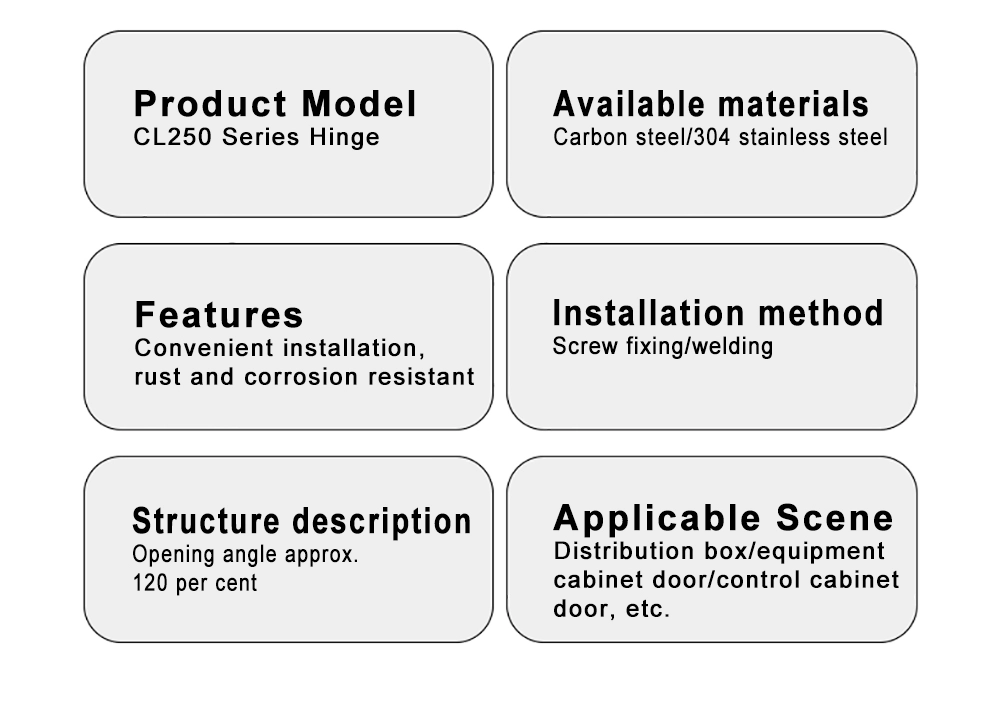

Pro ty, kteří odebírají hardware ovládacích rozvaděčů od Yitai Lock ve velkém množství, stojí za to porovnat odnímatelný pant distribučního panelu řady CL250 před zadáním objednávky, protože konstrukční návrh je konzistentní, ale rozměry se mezi modely liší. Odnímatelná konstrukce znamená, že po instalaci lze dveře zvednout bez nářadí, což je praktická funkce pro montážní linky a údržbu v terénu. Podporovány jsou oba způsoby instalace – šroub a sváření, takže závěs se hodí do většiny výrobních pracovních postupů bez úprav.

Možnosti a rozměry modelu

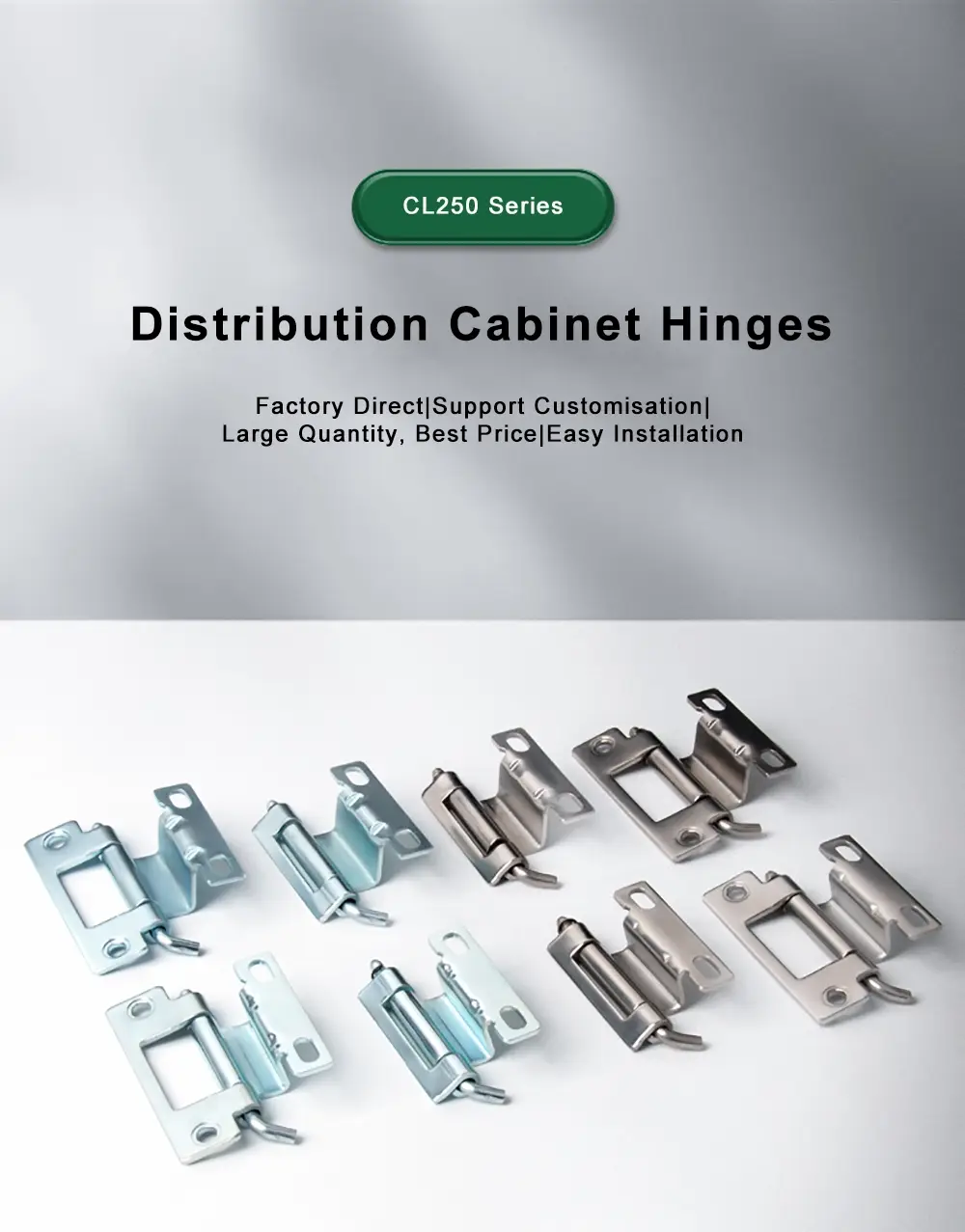

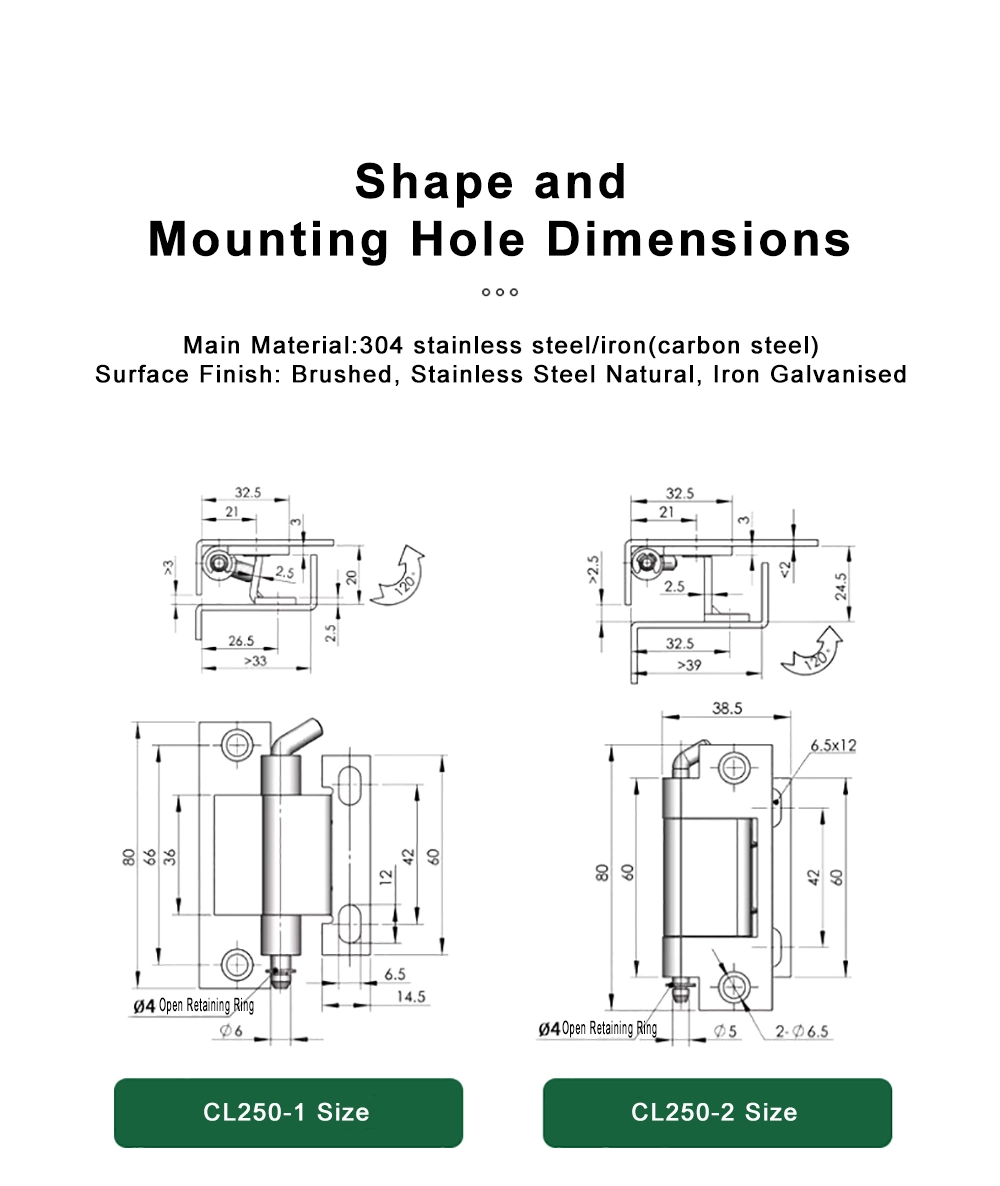

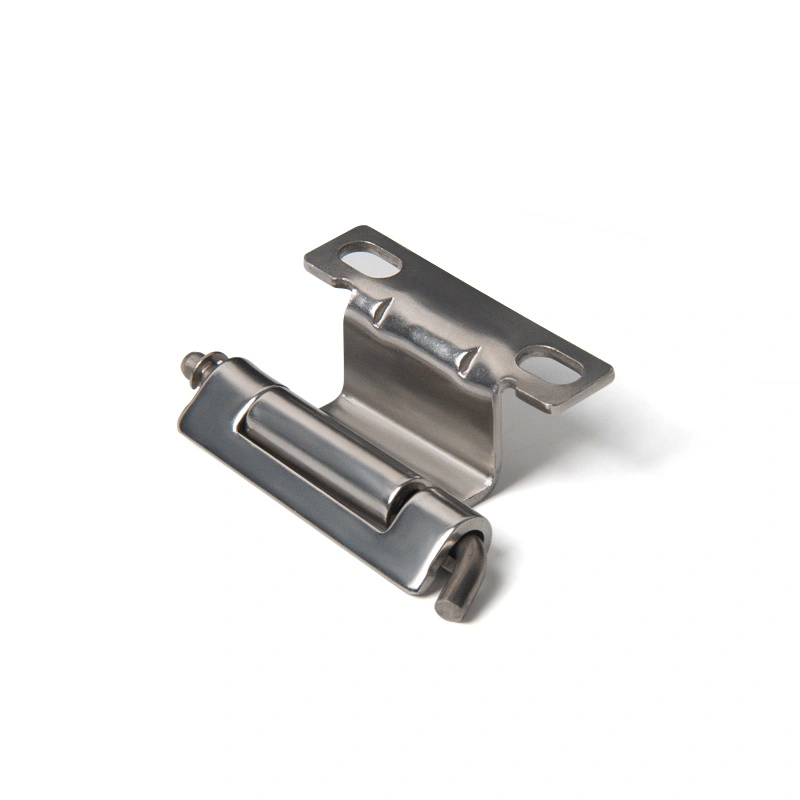

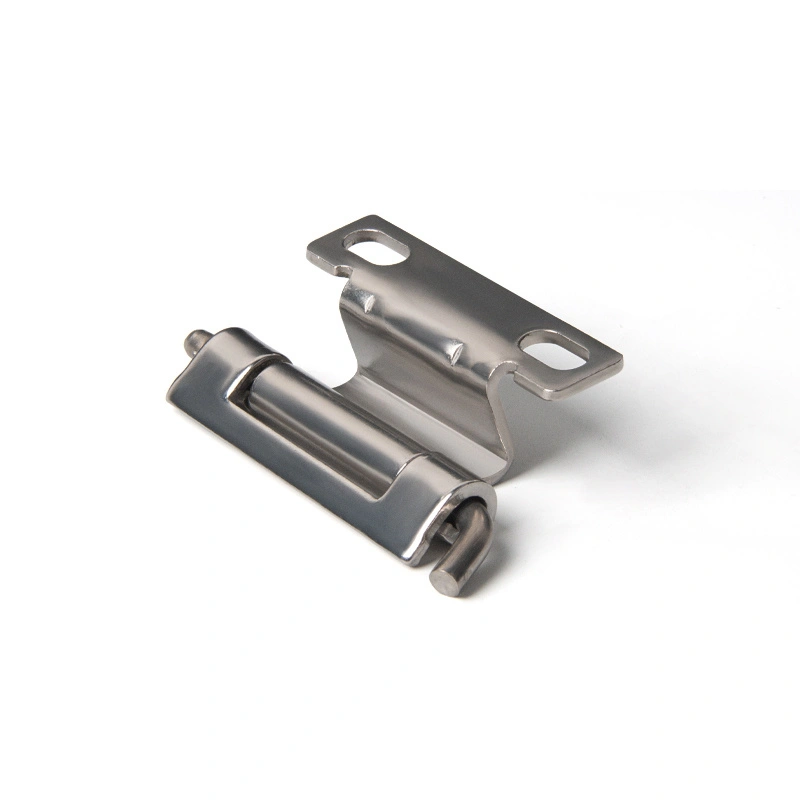

Série odnímatelného pantu distribučního panelu CL250 zahrnuje čtyři modely se stejnou základní strukturou, ale různými velikostmi. CL250-1 má celkovou výšku 80 mm s tělem závěsu 66 mm, celkovou hloubkou 33 mm a průměrem hlavně Φ6 mm. CL250-2 sdílí celkovou výšku 80 mm a používá 60 mm délku těla, hloubku 39 mm nebo více a hlaveň Φ5 mm se dvěma montážními otvory Φ6,5 mm rozmístěnými 6,5 × 12 mm od sebe.

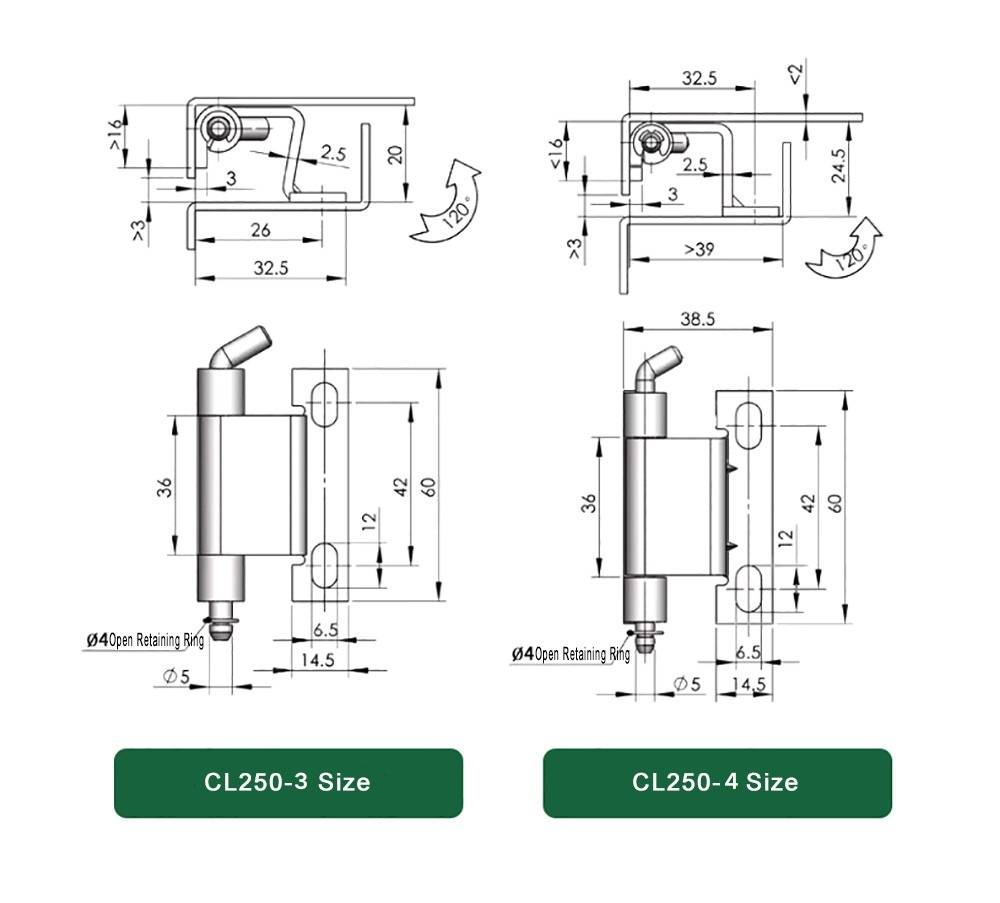

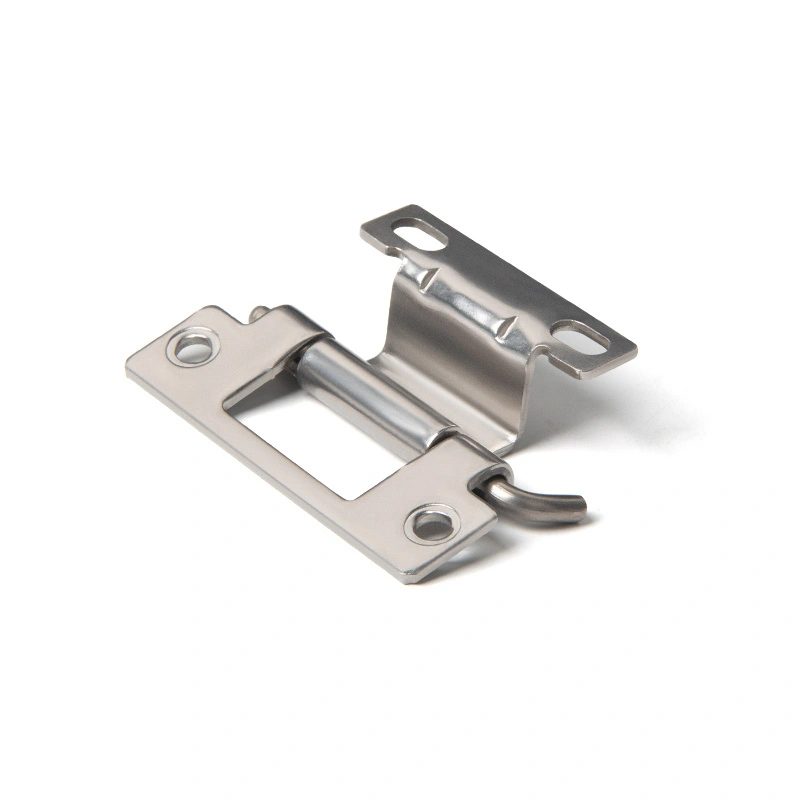

CL250-3 a CL250-4 jsou kompaktnější možnosti v řadě odnímatelných závěsů distribučního panelu. Oba mají výšku těla závěsu 36 mm a celkovou výšku 60 mm, základní šířku 14,5 mm a hlaveň Φ5 mm. CL250-3 má hloubku 32,5 mm, zatímco CL250-4 jde do hloubky 38,5 mm. Všechny čtyři modely používají k zajištění čepu na místě otevřený pojistný kroužek Φ4.

Typy tyčí a úhel otevření

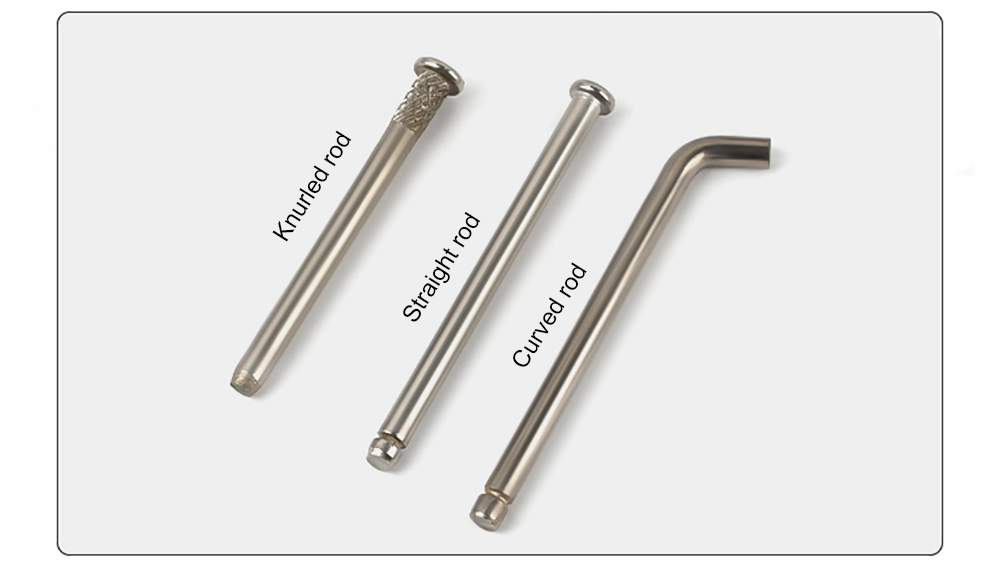

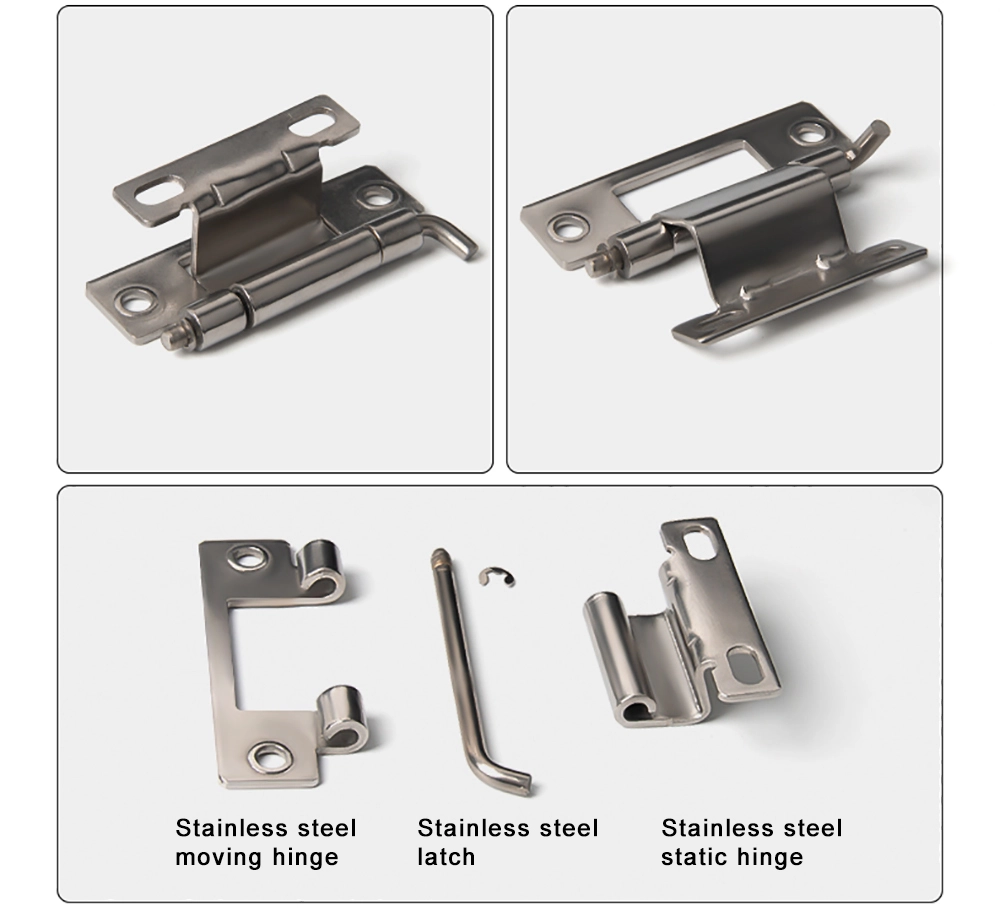

Jedním z praktičtějších detailů na odnímatelném závěsu rozvodného panelu je výběr ze tří typů tyčí: vroubkované, rovné a zakřivené. Vroubkovaná tyč dodává čepu texturu přilnavosti, která pomáhá odolávat uvolnění při vibracích. Rovná tyč je standardní variantou a vyhovuje většině obecných aplikací zastřešení. Zakřivená tyč je tvarována tak, aby usnadňovala ruční vyjmutí čepu, což může být užitečné tam, kde je k pantu často přístup nebo ve stísněných prostorách.

Všechny typy tyčí na odnímatelném závěsu distribučního panelu pracují se stejným otevřeným pojistným kroužkem Φ4, který zajistí čep, jakmile je usazen. Úhel otevření napříč celou řadou CL250 je přibližně 120°, což poskytuje dostatek prostoru pro většinu potřeb přístupu ke dveřím skříně, aniž by bylo nutné otočení o celých 180°.

Instalace a montáž

Odnímatelný pant distribučního panelu podporuje dva způsoby instalace – šroubovou montáž a svařování – což znamená, že jej lze použít jak ve vyrobených plechových skříních, tak v sestavách skříněk spojených šrouby. Pro šroubovou montáž používá CL250-1 jednu drážku Φ6,5 mm, zatímco modely CL250-2 a CL250-3/4 používají oválné drážky nebo dvojité otvory, které umožňují určité nastavení polohy během instalace.

Po instalaci umožňuje odnímatelný pant distribučního panelu vyjmutí dveřního křídla zatažením za čep – bez potřeby nářadí. Díky tomu se dobře hodí do skříní, které vyžadují pravidelné odstraňování dvířek pro přístup ke kabeláži nebo vnitřní údržbu. Pojistný kroužek brání tomu, aby se čep při běžném používání uvolnil, takže nehrozí, že se dvířka během provozu neočekávaně uvolní.

Aplikační scénáře

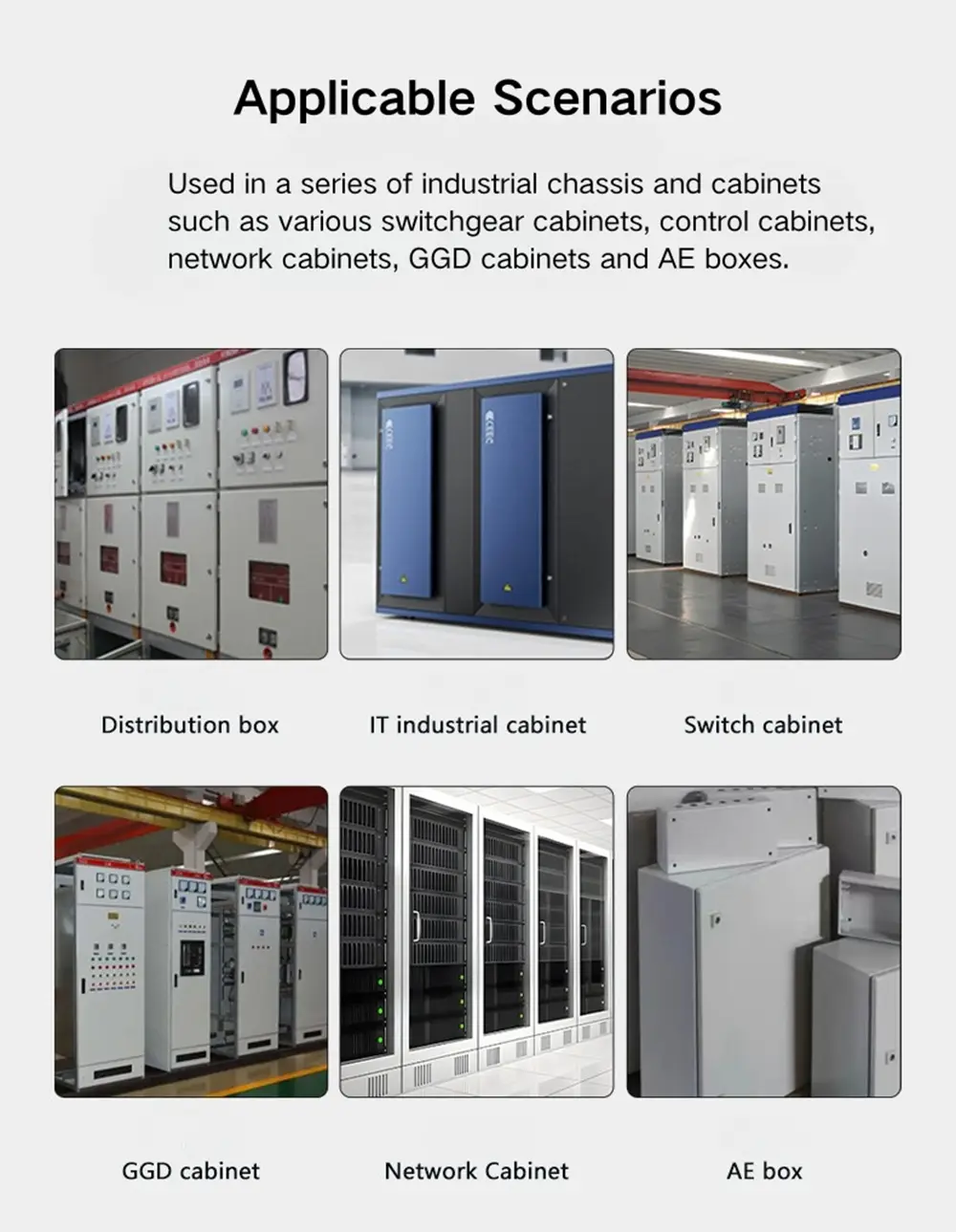

Odnímatelný pant distribučního panelu se nejčastěji objevuje na rozvodných skříních, dveřích ovládacích skříní a krytech průmyslových zařízení – všude tam, kde je třeba dveře čistě sejmout bez demontáže rámu. Úhel otevření 120° je dostatečný pro pohodlný přístup do vnitřku panelu ve většině instalací, a protože je podporována jak šroubová montáž, tak svařování, vejde se do většiny sestav výroby skříní bez jakéhokoli nastavování. Na straně materiálu je odnímatelný pant distribučního panelu z pozinkované uhlíkové oceli volbou pro standardní vnitřní kryty v suchých podmínkách. Verze z nerezové oceli 304 je lepší volbou pro venkovní rozvaděče, pobřežní instalace nebo všude tam, kde se skříň bude časem vypořádávat s vlhkostí nebo korozí. Verze z nerezové oceli 304 se lépe hodí pro venkovní rozvaděče, pobřežní instalace nebo jakékoli aplikace, kde je skříň v průběhu času vystavena vlhkosti nebo korozním podmínkám.

FAQ

Q1: Jaké modely jsou součástí řady CL250?

Řada CL250 zahrnuje čtyři modely: CL250-1, CL250-2, CL250-3 a CL250-4. Všechny sdílejí stejný konstrukční design a úhel otevření – rozdíly mezi nimi jsou ve velikosti a konfiguraci montážních otvorů. Vybírejte na základě rozměrů dveřního panelu a požadavků na zatížení.

Q2: Jaký je úhel otevření pantu CL250?

Všechny čtyři modely CL250 se otevírají do úhlu přibližně 120°. To je konzistentní v celé řadě bez ohledu na velikost modelu nebo materiál.

Q3: Jaké typy tyčí jsou k dispozici?

Závěs CL250 je k dispozici se třemi typy tyčí: vroubkovaná, rovná a zakřivená. Vroubkované tyče odolávají uvolnění při vibracích; rovné tyče jsou standardní možností; zakřivené tyče usnadňují ruční odstraňování kolíků v těsných nebo často přístupných instalacích.

Q4: Jak je kolík po instalaci zajištěn?

Všechny modely CL250 používají otevřený pojistný kroužek Φ4 k zajištění čepu závěsu na místě při běžném používání. Čep lze odstranit ručně, když je potřeba odstranit dveře, bez potřeby nářadí.

Q5: Jaké způsoby instalace jsou podporovány?

Závěs CL250 lze instalovat šroubovou montáží nebo svařováním v závislosti na způsobu výroby vaší skříně. Konfigurace montážních otvorů se liší podle modelu – podrobnosti o velikosti štěrbiny a rozestupech najdete v rozměrových výkresech.

Q6: Jaké materiály jsou k dispozici?

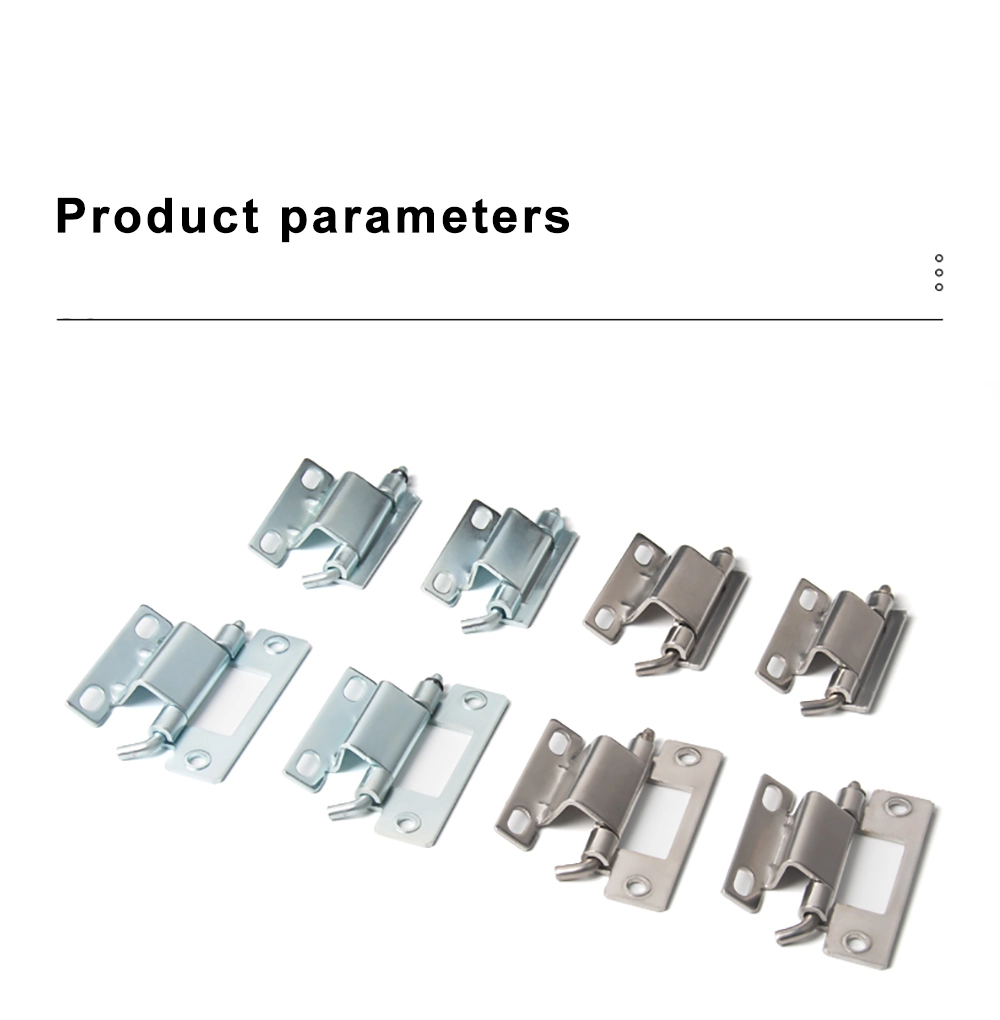

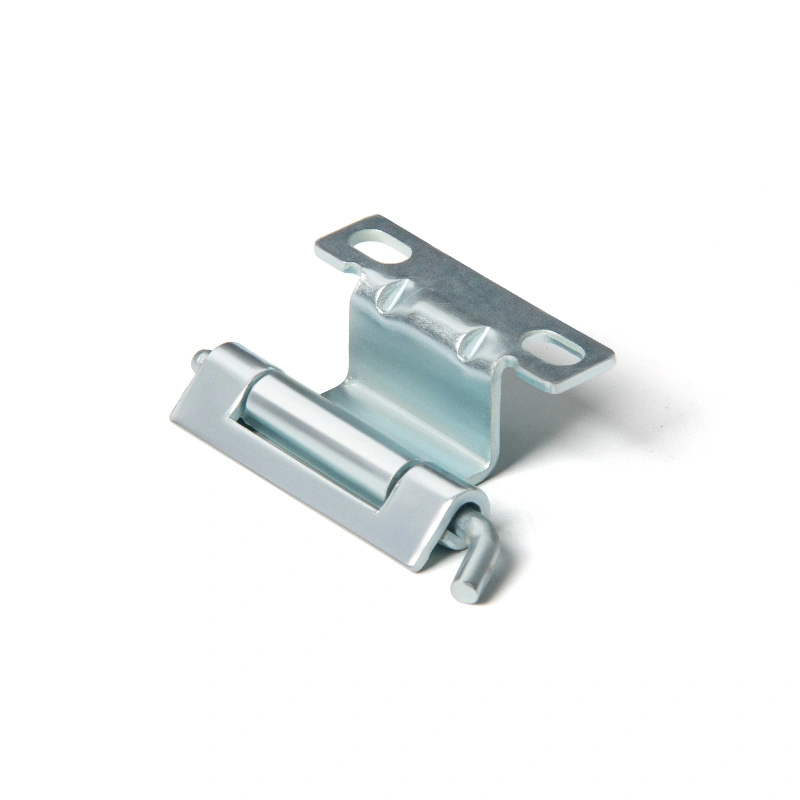

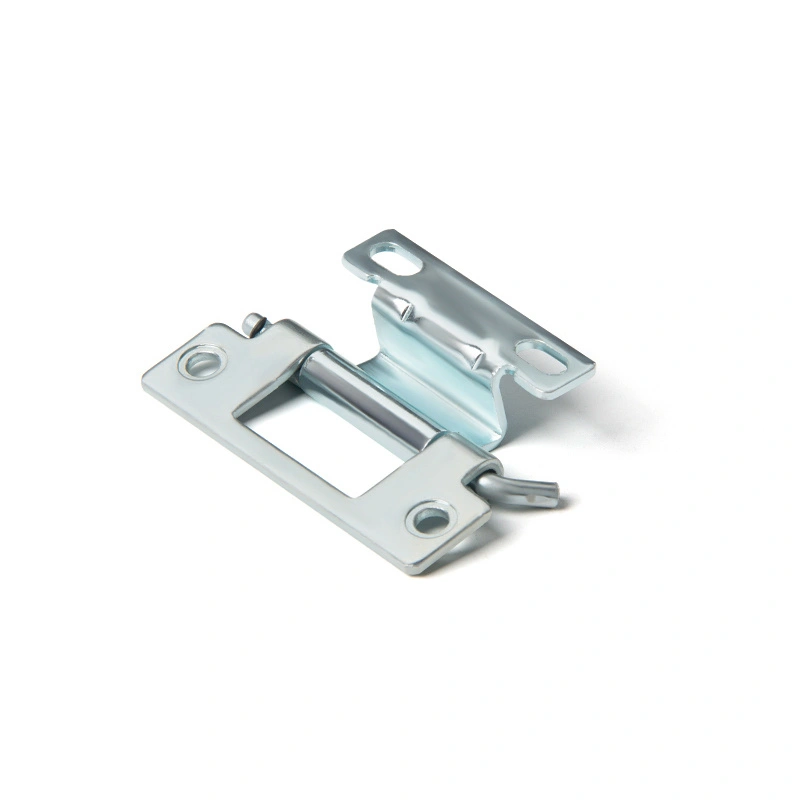

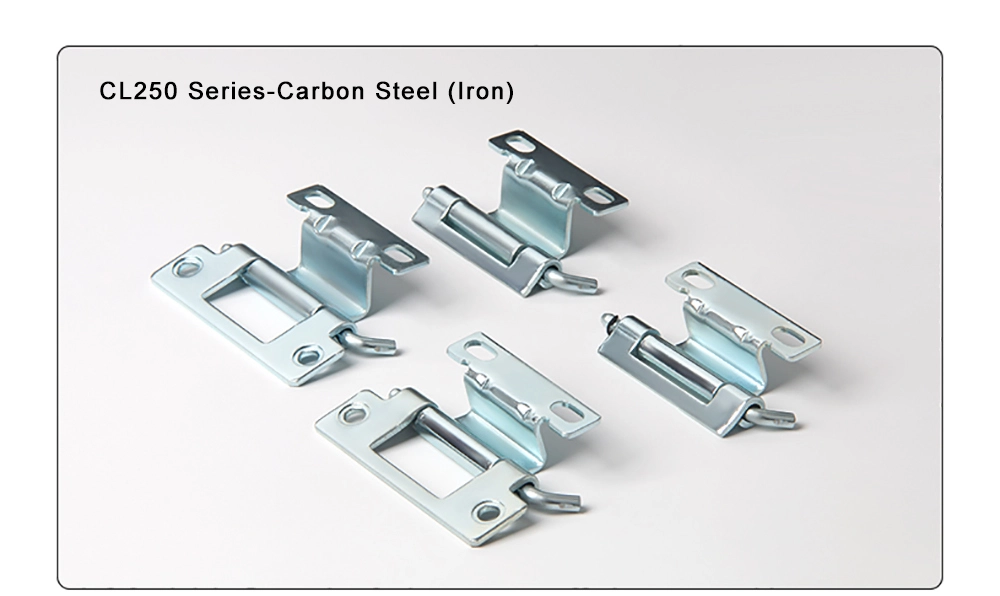

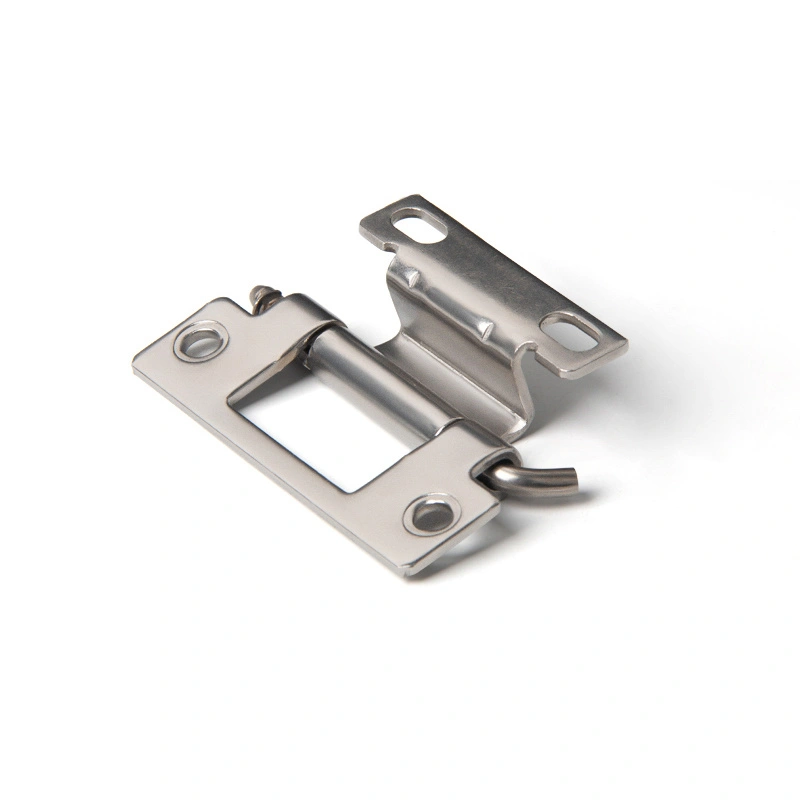

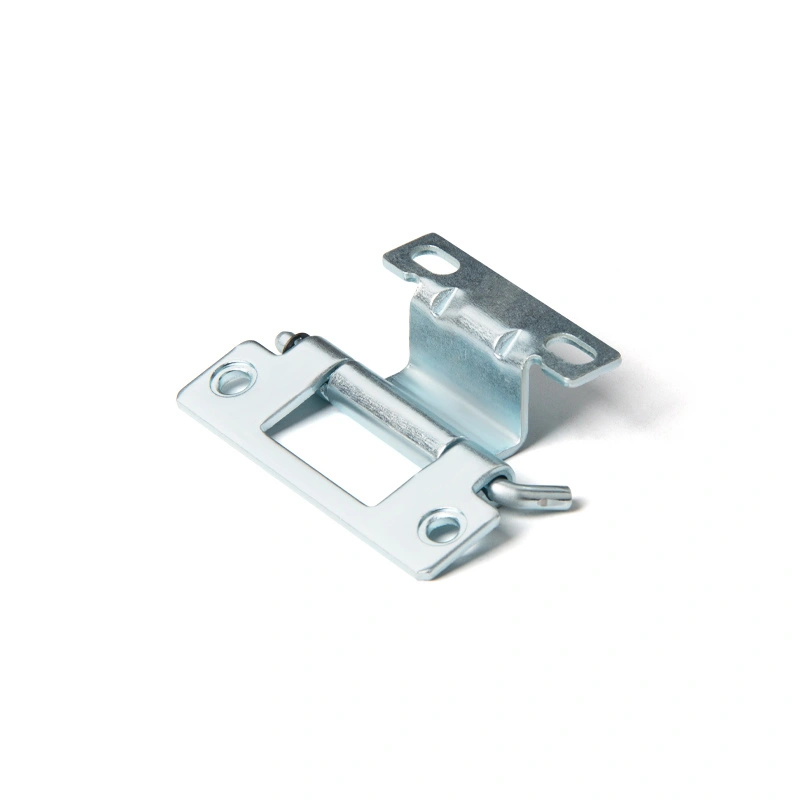

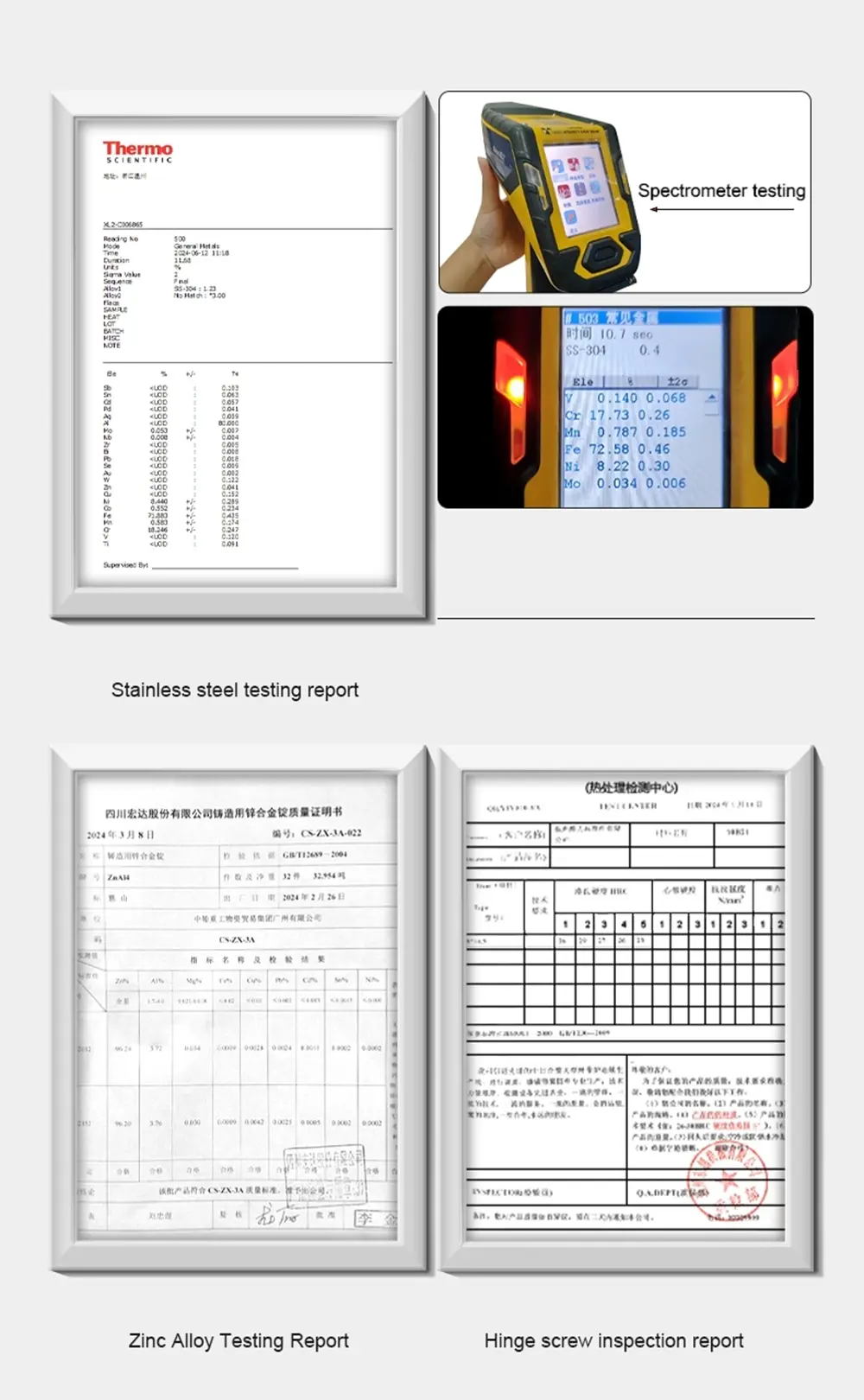

Závěs CL250 se dodává z pozinkované uhlíkové oceli a nerezové oceli 304. Uhlíková ocel je vhodná pro vnitřní, suché prostředí; Nerezová ocel 304 je správnou volbou pro venkovní kryty, prostory s vysokou vlhkostí nebo korozivní průmyslové prostředí.
