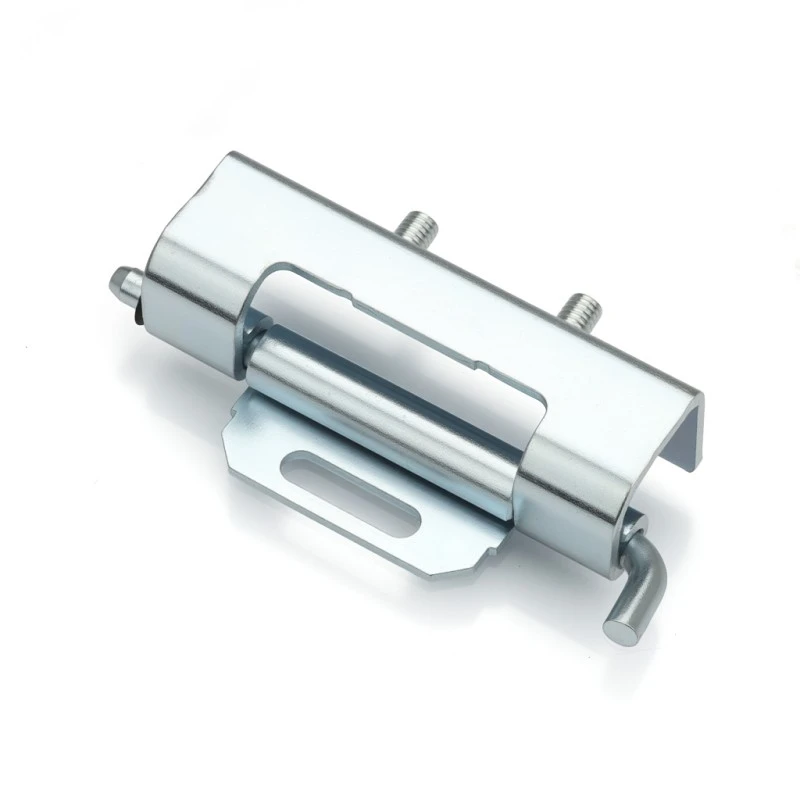

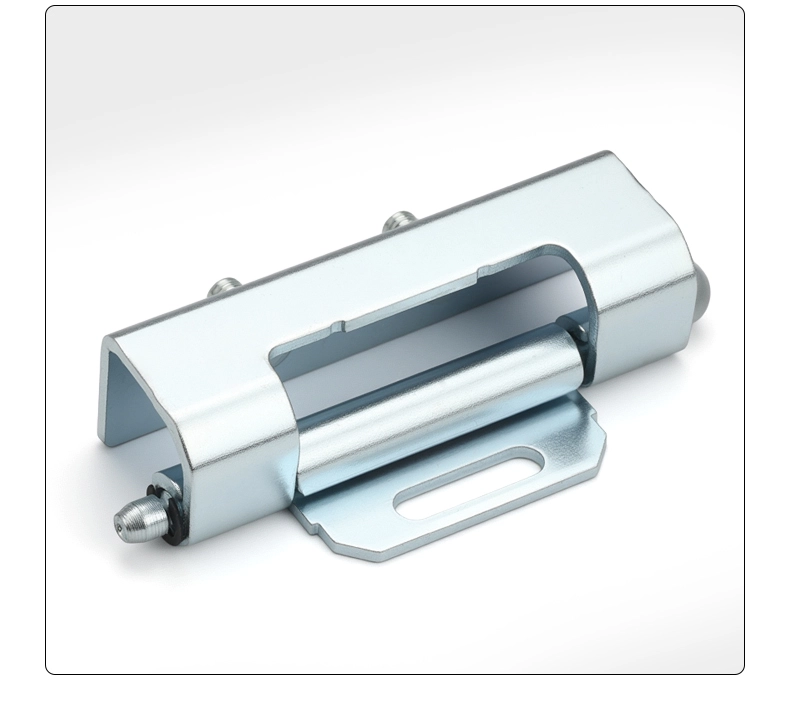

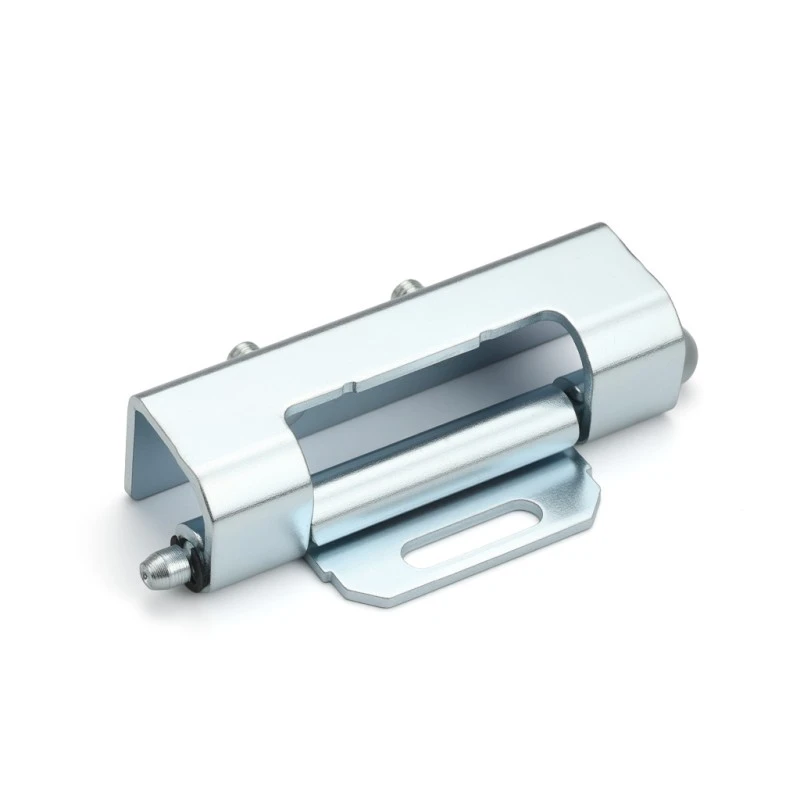

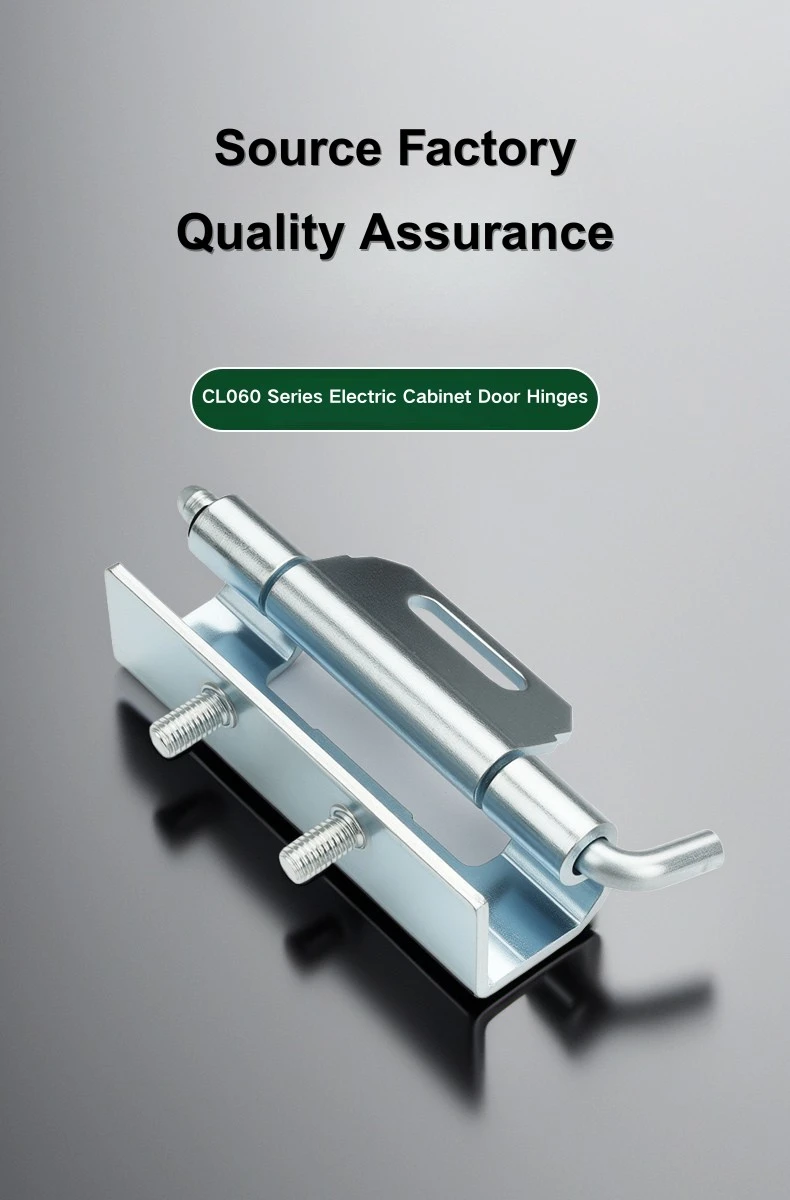

Skrytý pant s cvočky

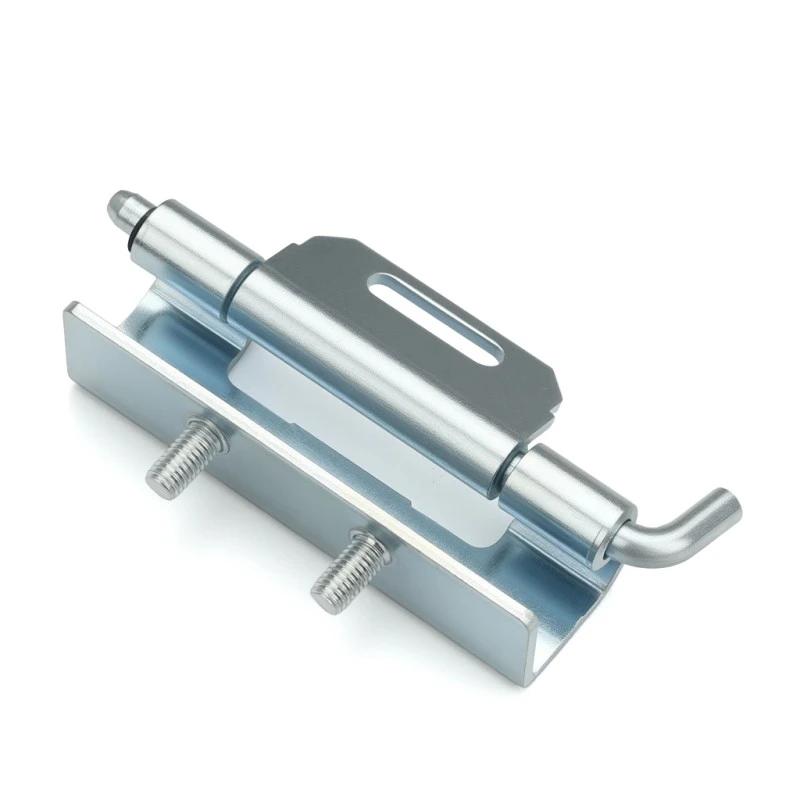

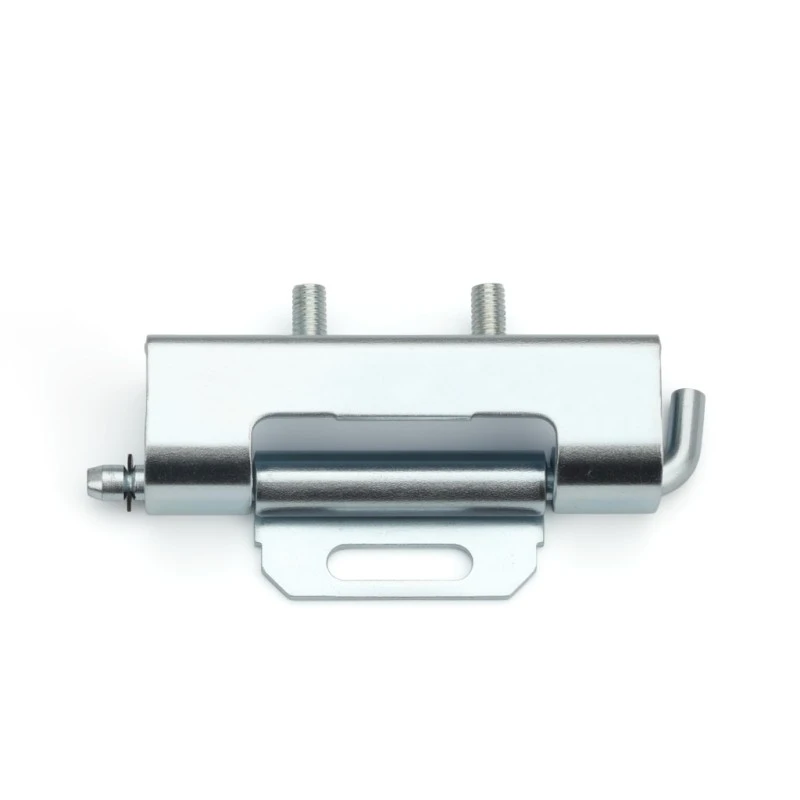

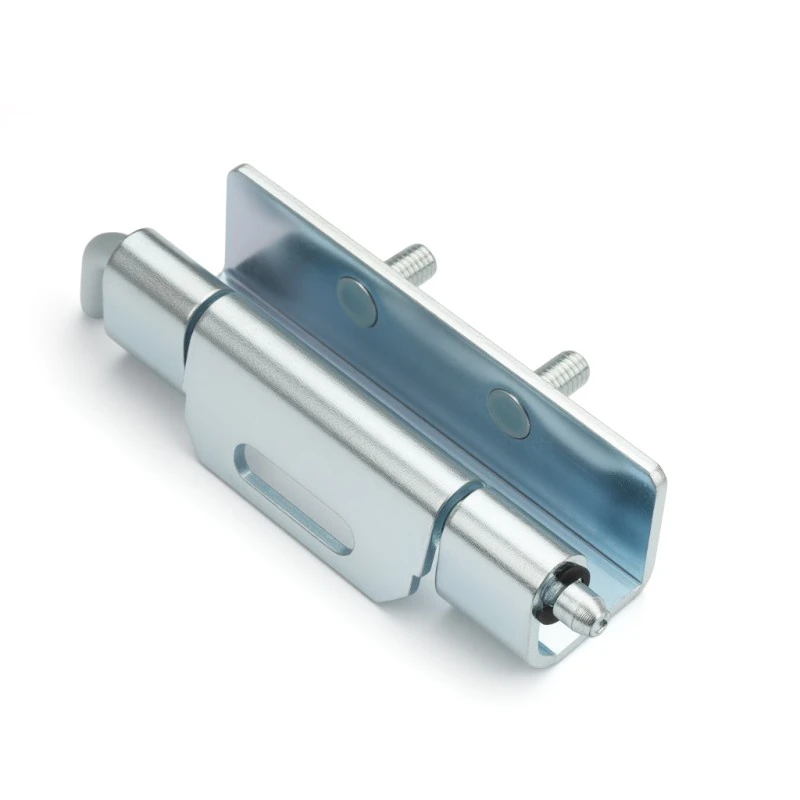

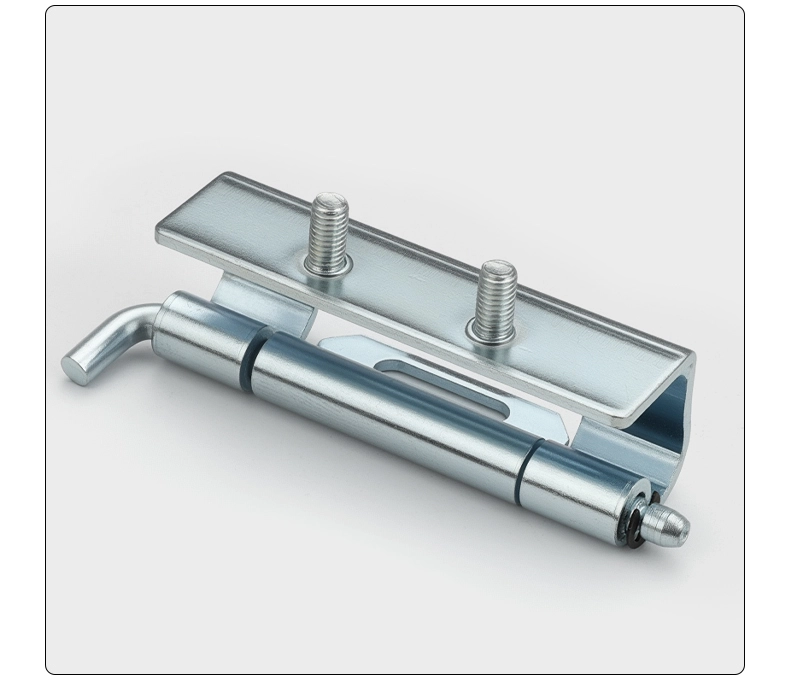

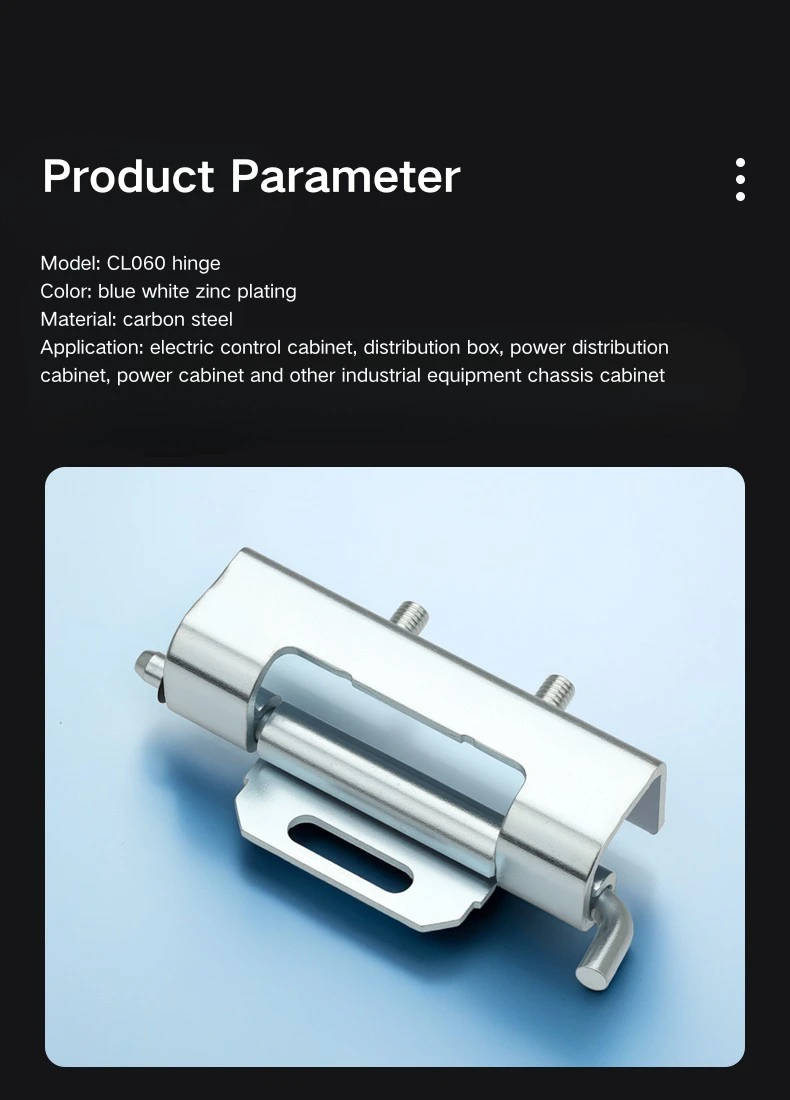

Pro každého, kdo získává odnímatelné závěsy krytu od Yitai Lock, skrytý závěs s čepy CL060 zvládne jak svařování, tak montáž matic a šrouby jsou již součástí dodávky. Na montážním křídle je štěrbina 19,8 mm, takže můžete jemně doladit polohu, než je uzamknete – užitečné, když potřebujete, aby dveře visely rovně. Celková délka je 86 mm s tělem závěsu 70 mm a hlavní Φ5 mm.

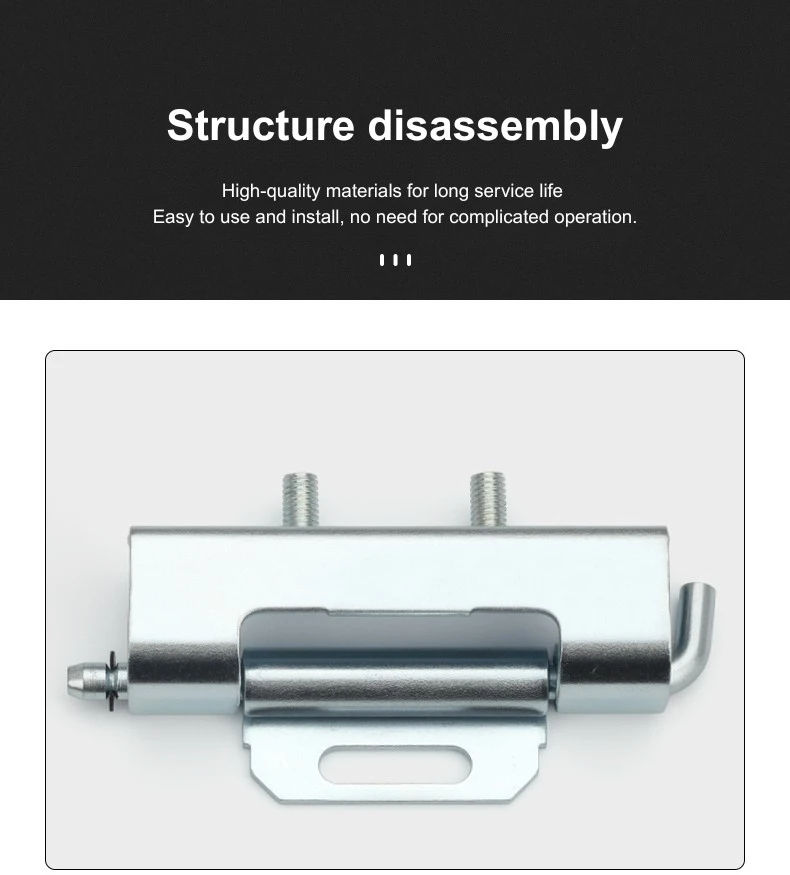

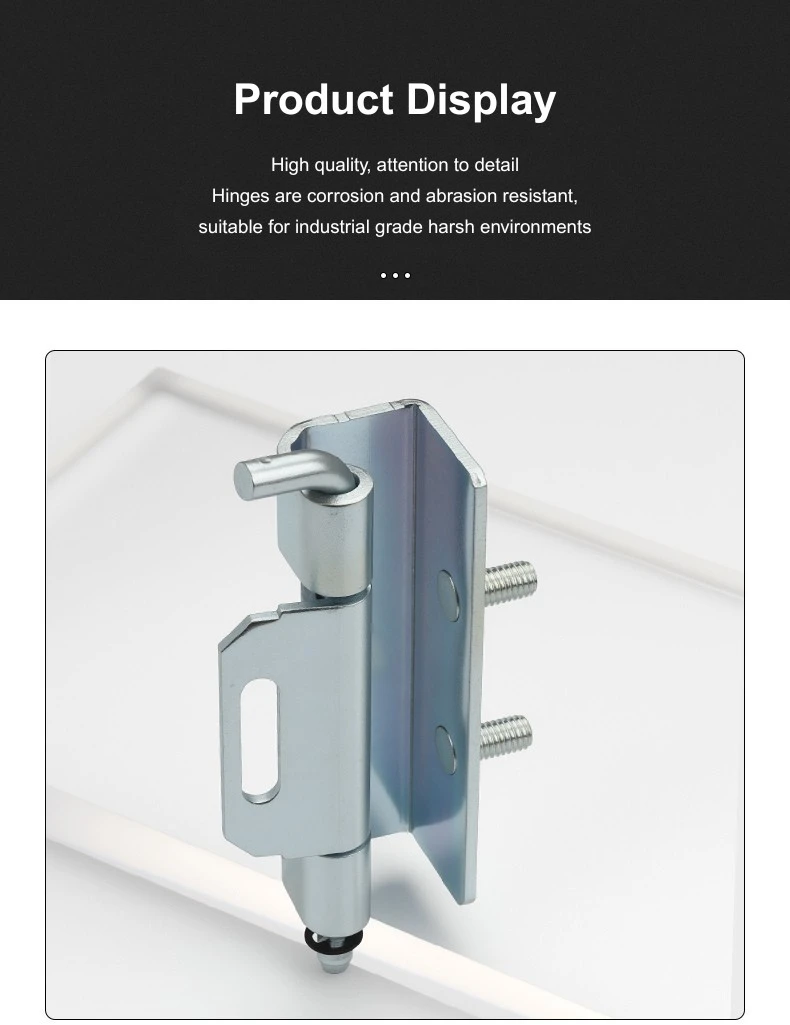

Struktura a rozměry

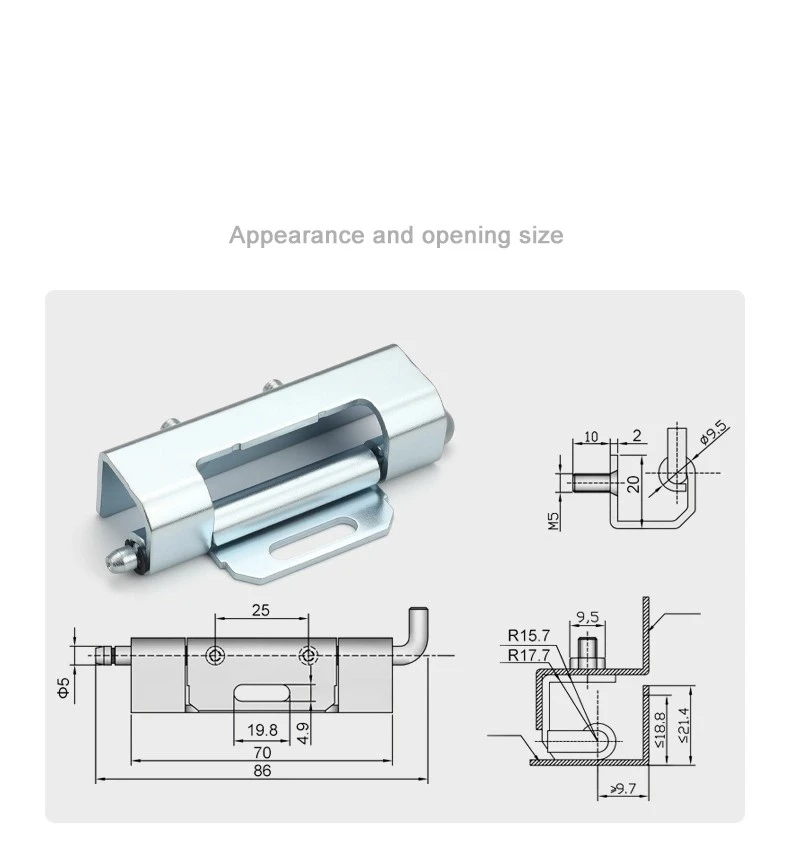

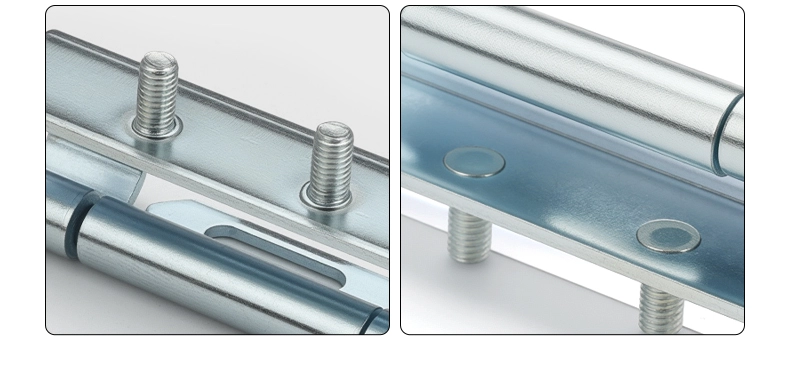

Skrytý závěs s čepy má celkovou délku 86 mm, z toho hlavní tělo zabírá 70 mm a montážní křídlo zakrývá zbytek. Hlaveň je Φ5 mm a samotný čep má hlavu Φ9,5 mm, 10 mm dřík, 2 mm osazení a závit M5 – přímočaré pro záběr s maticí kanálu rámu.

Pro kompatibilitu s rámem je skrytý závěs s čepy navržen pro kanály s vnitřním poloměrem R15,7 až R17,7 mm, světlou hloubkou dveřního panelu ≤18,8 mm, bočním dosahem ≤21,4 mm a otvorem rámu >9,7 mm. Tělo pantu je široké 22,6 mm a montážní křídlo je široké 25 mm – dostatečně kompaktní, aby sedělo čistě v rámu, aniž by vyčnívalo přes čelo dveří.

Instalace a montáž

Skrytý závěs s čepy se hodí kombinací svařování a montáže maticí. Montážní křídlo je během výroby přivařeno k dveřnímu panelu a konec čepu se připojí k rámu rámu pomocí přiložených šroubů M5. 19,8 mm štěrbina na křídle vám dává určitý prostor pro posunutí polohy pantu před utažením všeho dolů, díky čemuž je vyrovnání dveří během montáže mnohem méně nešikovné.

Jakmile je vše upevněno na místě, skrytý pant s čepy stále umožňuje, aby se dveře v případě potřeby vysunuly – stačí uvolnit čep z drážky rámu a dveře se zvednou zdarma. Navařené křídlo zůstává na dveřním panelu trvale, takže sejmutí dveří vůbec neovlivní montáž pantu. Je to praktická funkce pro skříně, které potřebují odstranit dvířka pro vedení kabeláže nebo vnitřní přístup.

Aplikační scénáře

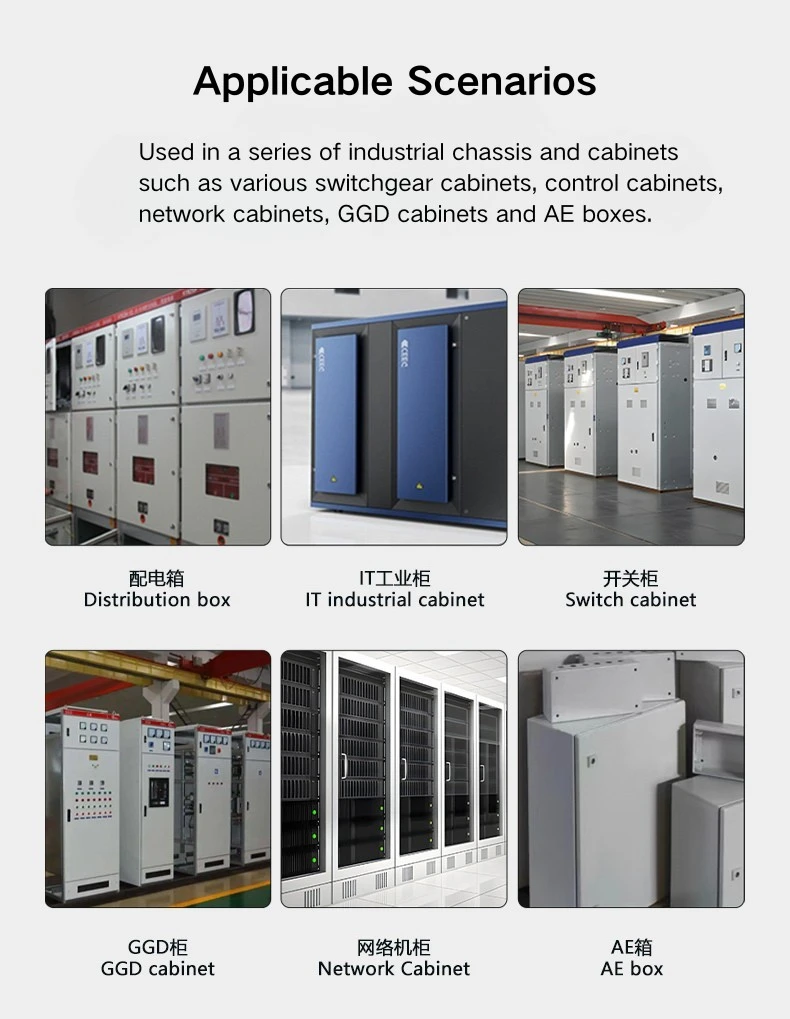

Skrytý závěs s čepy se nejčastěji objevuje na dveřích distribučních panelů, skříních rozvaděčů, dveřích síťových rozvaděčů a skříních průmyslového vybavení, kde je důležité udržovat exteriér čistý. Vzhledem k tomu, že pant sedí uvnitř rámu, není po zavřených dveřích zvenku nic vidět – žádná vyčnívající hlaveň, žádné odhalené křídlo.

Odnímatelná strana skrytého pantu s kolíky je také užitečná u skříní, které jsou sestaveny v dílně a odeslány na místo – dvířka se mohou při přepravě sundat a vrátit se, jakmile je skříň na svém místě. Povrchová úprava z galvanizované uhlíkové oceli je vhodná pro standardní vnitřní průmyslové prostředí a 86 mm závěs odpovídá rozměrům kanálů rámu, které obvykle najdete na rozvodných skříních a rozvaděčích.

FAQ

Q1: Jaká je celková velikost pantu CL060?

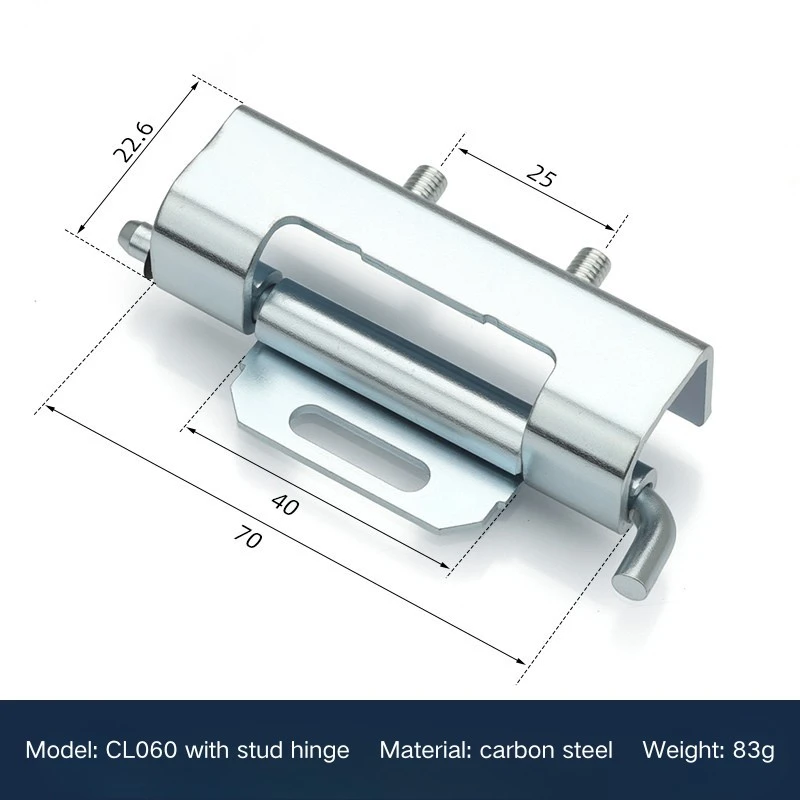

Skrytý závěs CL060 má celkovou délku 86 mm, délku těla závěsu 70 mm a průměr válce Φ5 mm. Montážní křídlo je široké 25 mm a tělo závěsu je široké 22,6 mm. Celková váha je 83g.

Q2: Z jakého materiálu je CL060 vyroben?

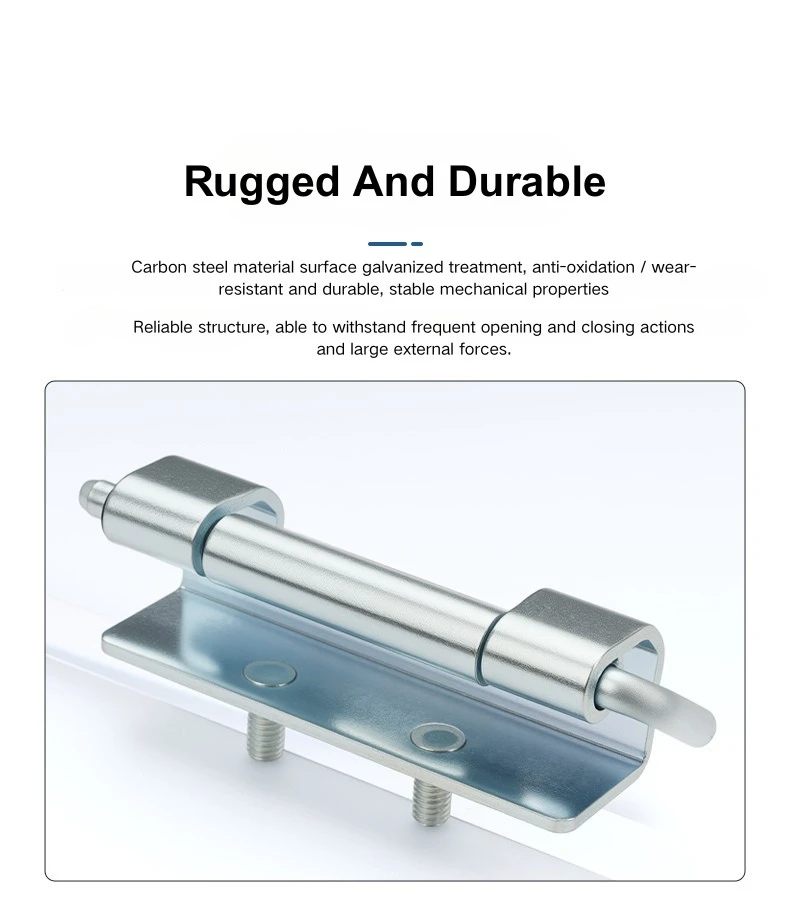

CL060 je vyroben z uhlíkové oceli s galvanizovaným povrchem. V současné době je k dispozici pouze v jedné specifikaci.

Q3: Jak se instaluje CL060?

CL060 využívá kombinaci svařování a montáže maticemi. Montážní křídlo je přivařeno k dveřnímu panelu a čep zapadá do kanálu rámu pomocí přiložených šroubů M5. Drážkovaný montážní otvor umožňuje nastavení polohy před konečným upevněním.

Q4: Jaké jsou rozměry čepů?

Čep má průměr hlavy Φ9,5 mm, délku dříku 10 mm, osazení 2 mm a má závit M5. Zabírá s kanálem rámu s otvorem >9,7 mm.

Q5: Jaké rozměry kanálů rámu se hodí pro CL060?

Skrytý závěs CL060 zapadá do rámového kanálu s vnitřním poloměrem R15,7 až R17,7 mm. Hloubková vůle dveřního panelu je ≤18,8 mm a celkový boční dosah je ≤21,4 mm.

Q6: Pro jaké typy krytů je CL060 vhodný?

CL060 se používá na dveřích distribučních panelů, skříních rozváděčů, skříních průmyslových sítí a dveřích skříní mechanických zařízení – všude tam, kde je upřednostňován skrytý, odnímatelný pant před povrchovou montáží.
