Závěs skříně ohybu 90 stupňů

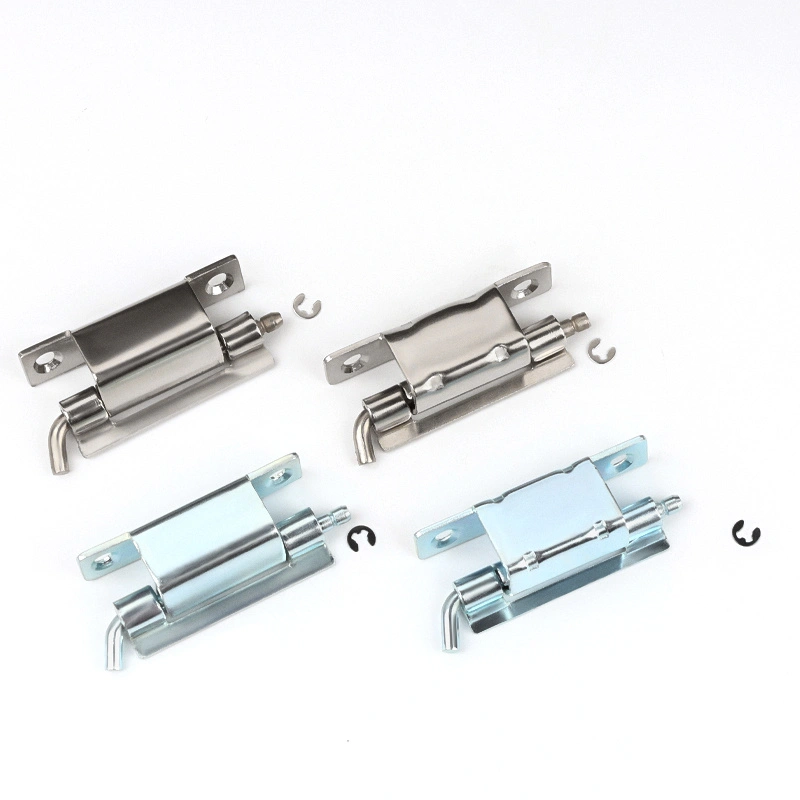

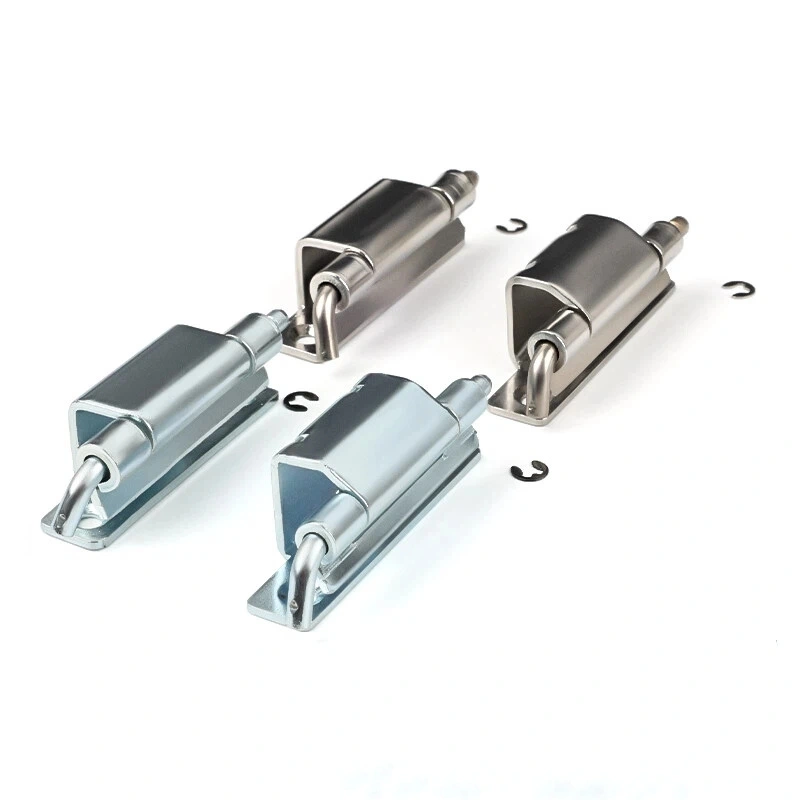

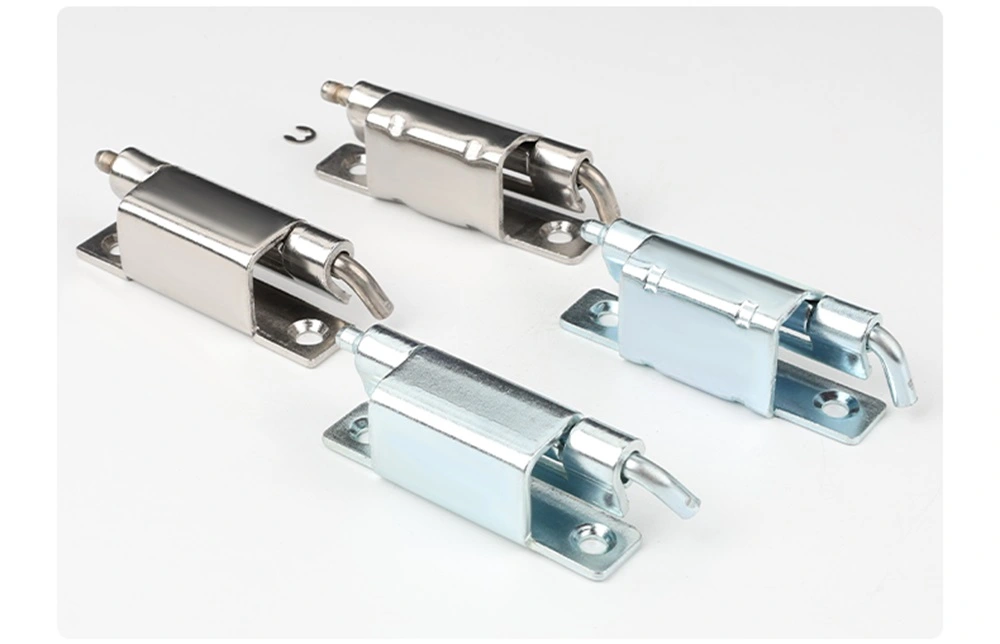

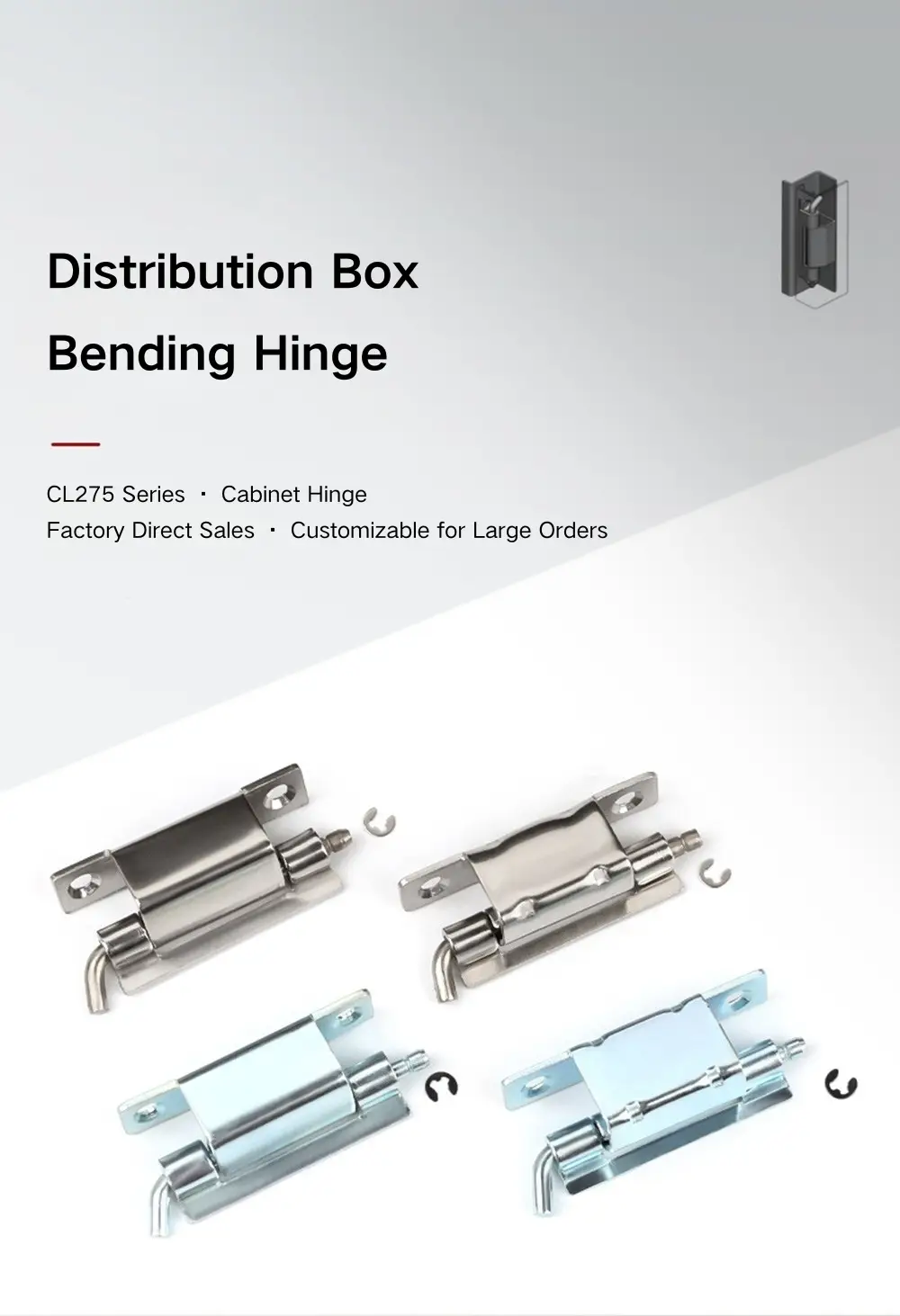

Pro kupující, kteří získávají panty se skrytými kryty od Yitai Lock, řada 90stupňových závěsů skříněk CL275 pokrývá dva úhly otevření napříč svými třemi modely – 120° u CL275-1 a 90° u CL275-2 a CL275-3. CL275-2 a CL275-3 sdílejí stejný horizontální půdorys, ale liší se svými bočními rozměry, takže výběr mezi nimi závisí na konkrétní geometrii dveřního panelu a rámu vaší skříně. Všechny tři používají hlaveň Φ5 mm s otevřeným pojistným kroužkem Φ4 pro uchycení čepu.

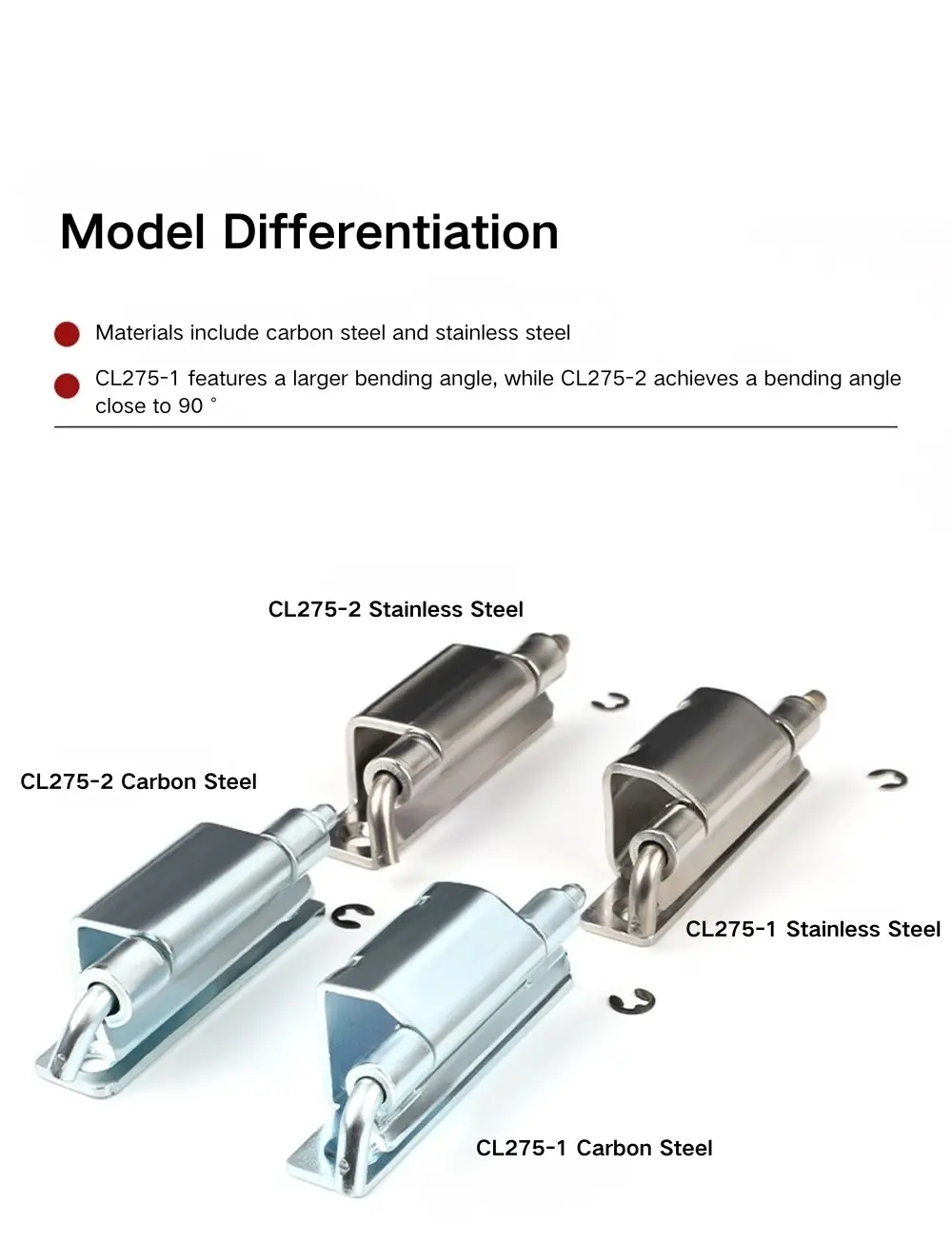

Možnosti a rozměry modelu

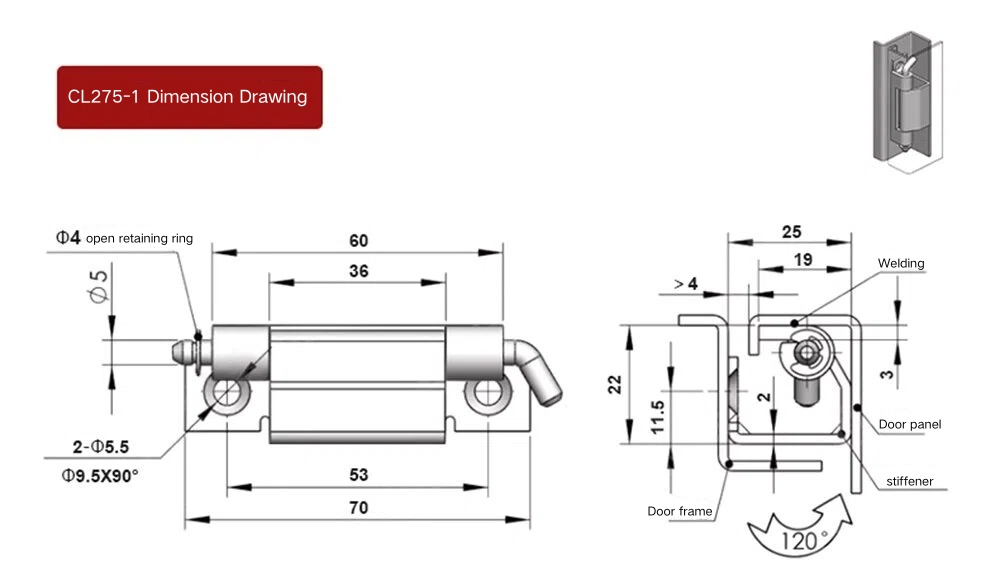

Závěs 90° ohybu skříně CL275-1 je největší model s celkovou délkou 70 mm a tělem závěsu 60 mm. Vnitřní rozpětí mezi montážními křídly je 53 mm, průměr hlavně je Φ5 mm a dva montážní otvory jsou Φ5,5 mm se zahloubením Φ9,5×90°. CL275-1 se otevírá do 120°, takže je tou správnou volbou tam, kde je potřeba širší křídlo dveří.

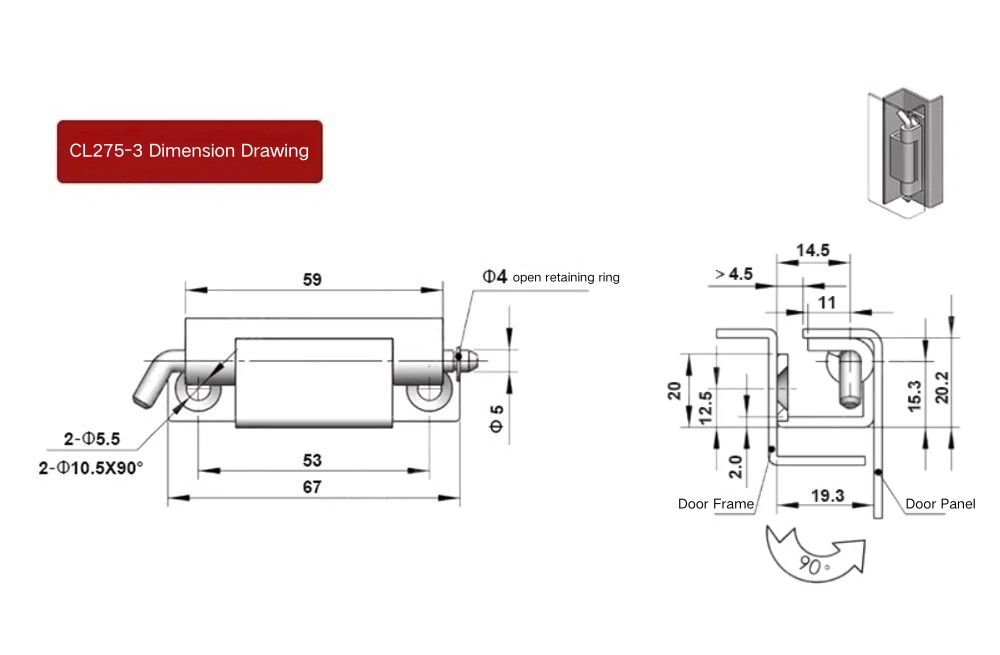

CL275-2 a CL275-3 se otevírají do 90° a sdílejí vnitřní rozpětí 53 mm a hlaveň Φ5 mm, ale liší se svými celkovými rozměry a konfigurací otvorů. CL275-2 má celkovou délku 67 mm s tělem 59 mm a používá dva otvory Φ5,5 mm vedle dvou otvorů pro zahloubení Φ10,5×90°. CL275-3 má 60 mm tělo a celkovou délku 67 mm se dvěma montážními otvory Φ5,2 mm. Boční profil CL275-3 se také liší od CL275-2 s hloubkou záběru dveřního rámu 19,3 mm a celkovou boční výškou 20,2 mm – detaily, na kterých záleží při montáži 90stupňového závěsu skříně do konkrétního kanálu rámu.

Struktura a instalace

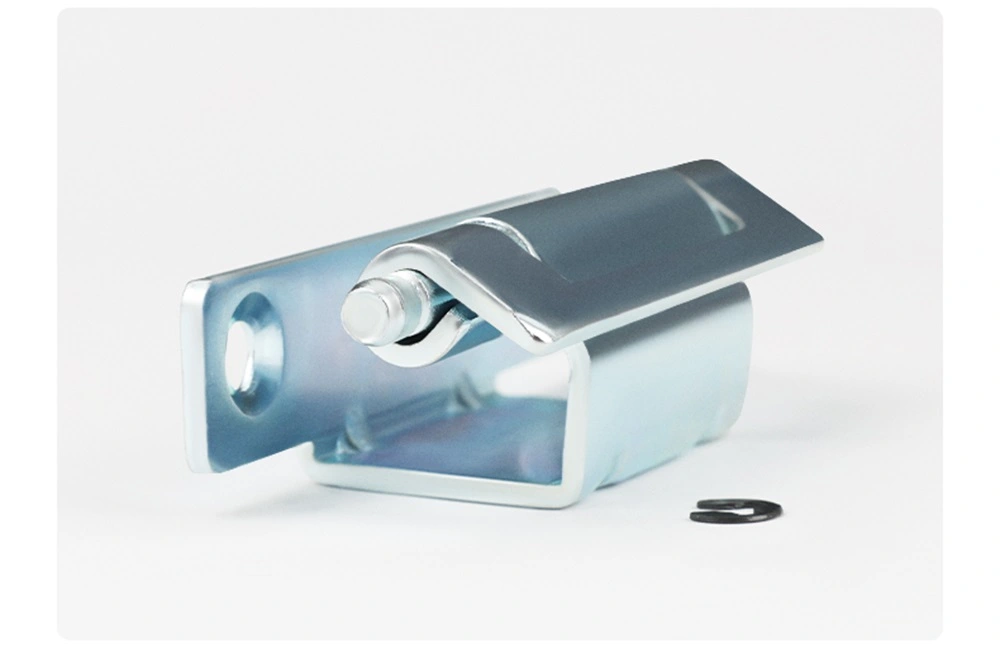

Všechny tři modely 90stupňového závěsu skříně jsou instalovány svařováním. Konstrukce ohnutého křídla znamená, že jedna strana závěsu dosedá na vnitřní stranu kanálu rámu dveří a druhá na panel dveří, přičemž válec závěsu je zapuštěný v profilu rámu spíše než na čele skříně. Toto skryté umístění je to, co odděluje CL275 od standardního závěsu montovaného na povrch.

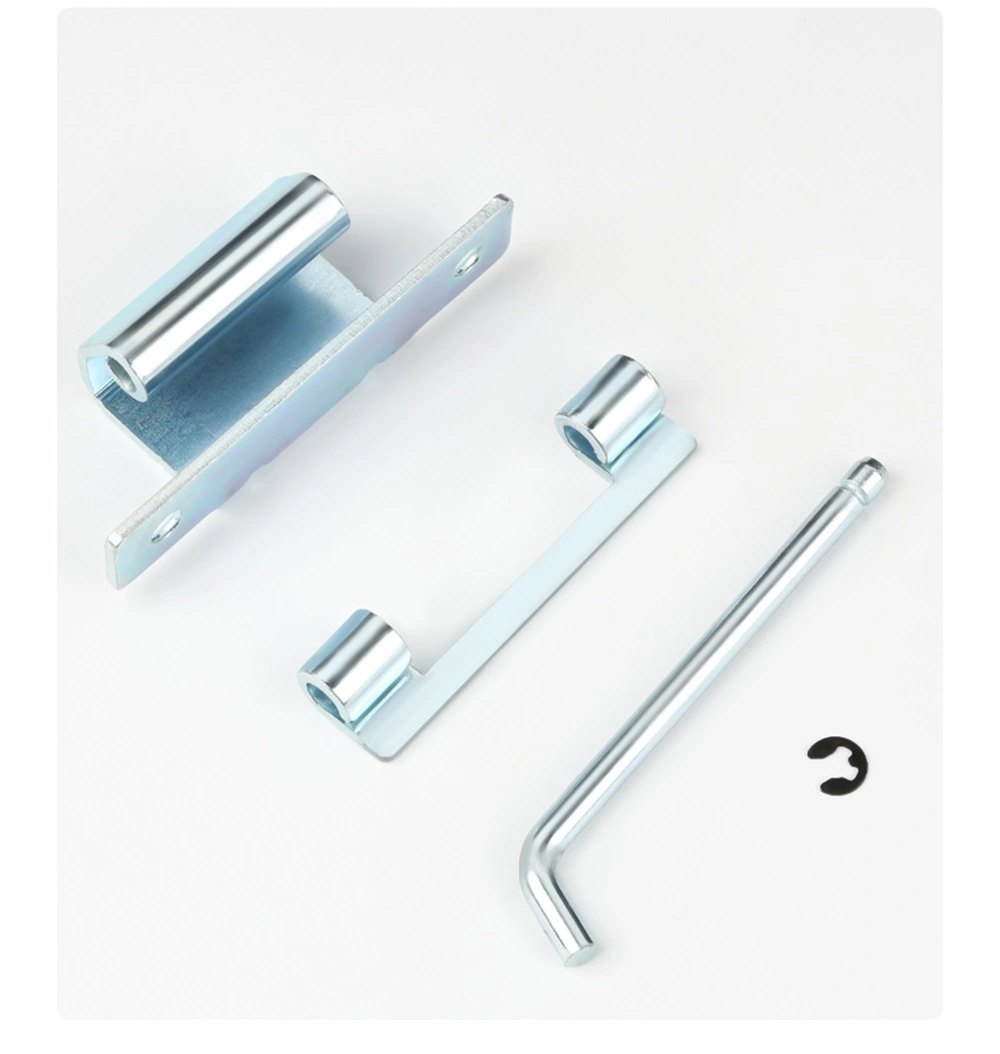

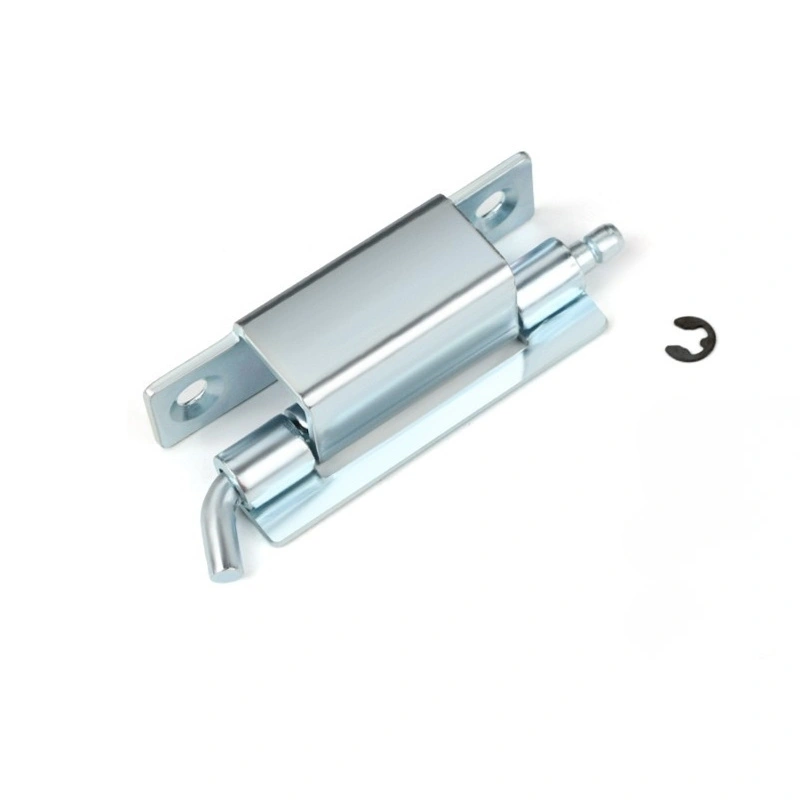

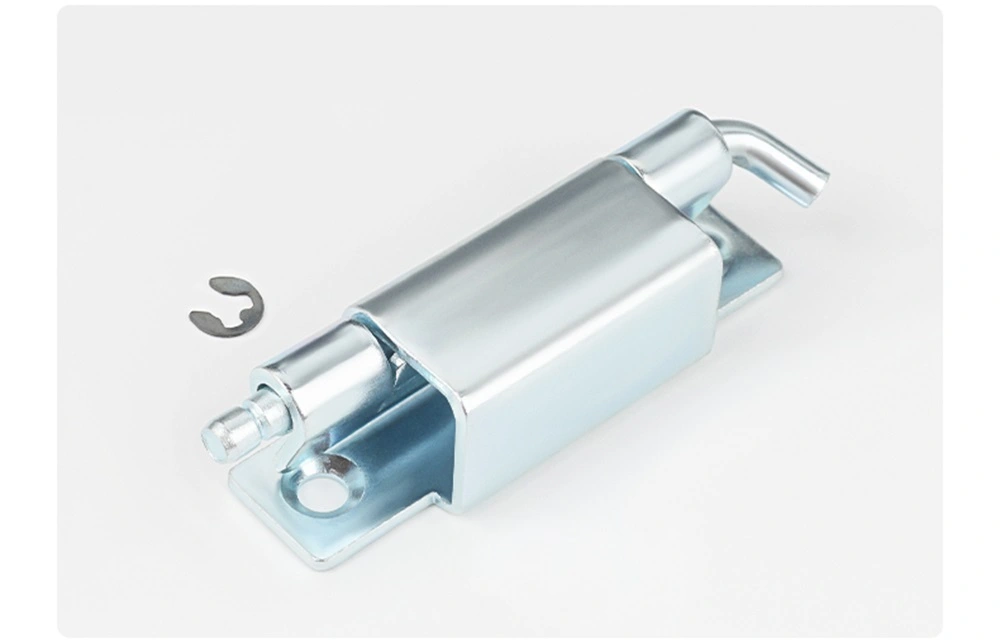

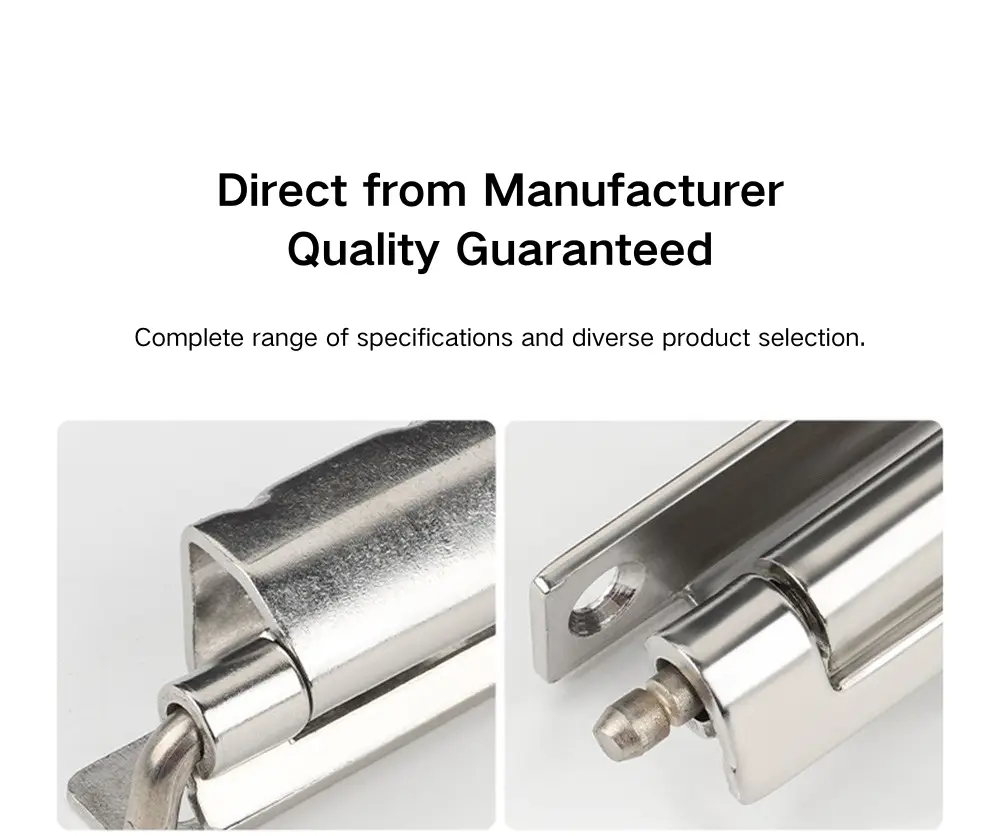

Závěs skříně s ohybem 90 stupňů používá u všech tří modelů otevřený pojistný kroužek Φ4, který drží čep na místě během provozu. Dveřní křídlo lze vyjmout uvolněním pojistného kroužku a vytažením čepu – bez potřeby nářadí – což je užitečné u skříní, které potřebují občasné vyjmutí dvířek kvůli vnitřnímu přístupu nebo údržbě. Svařovaná instalace udržuje pevné křídlo trvale ukotvené k rámu, takže opakované vyjímání dveří nemá vliv na montáž.

Materiál a povrchová úprava

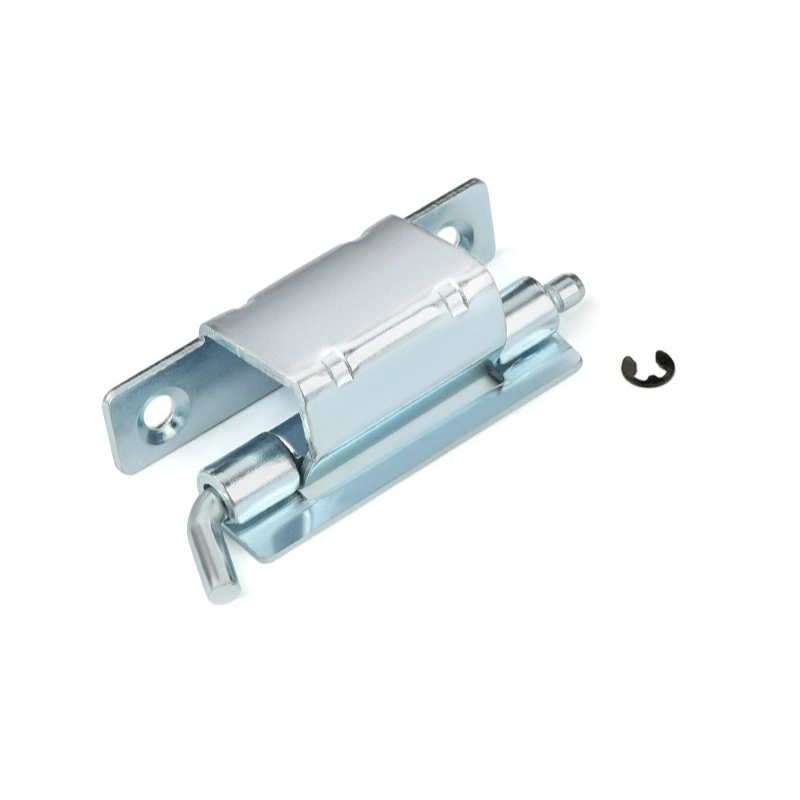

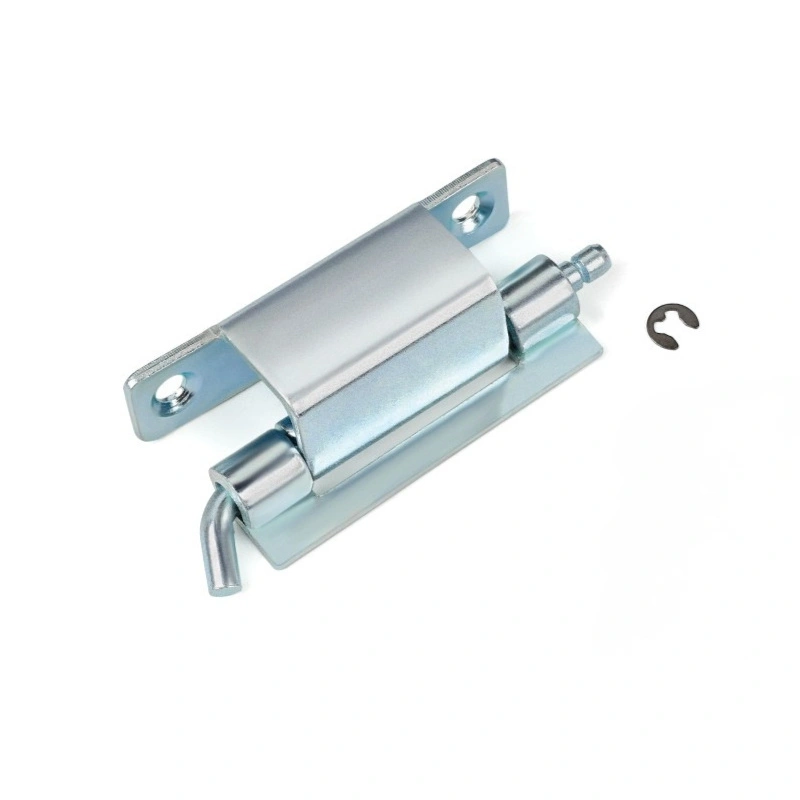

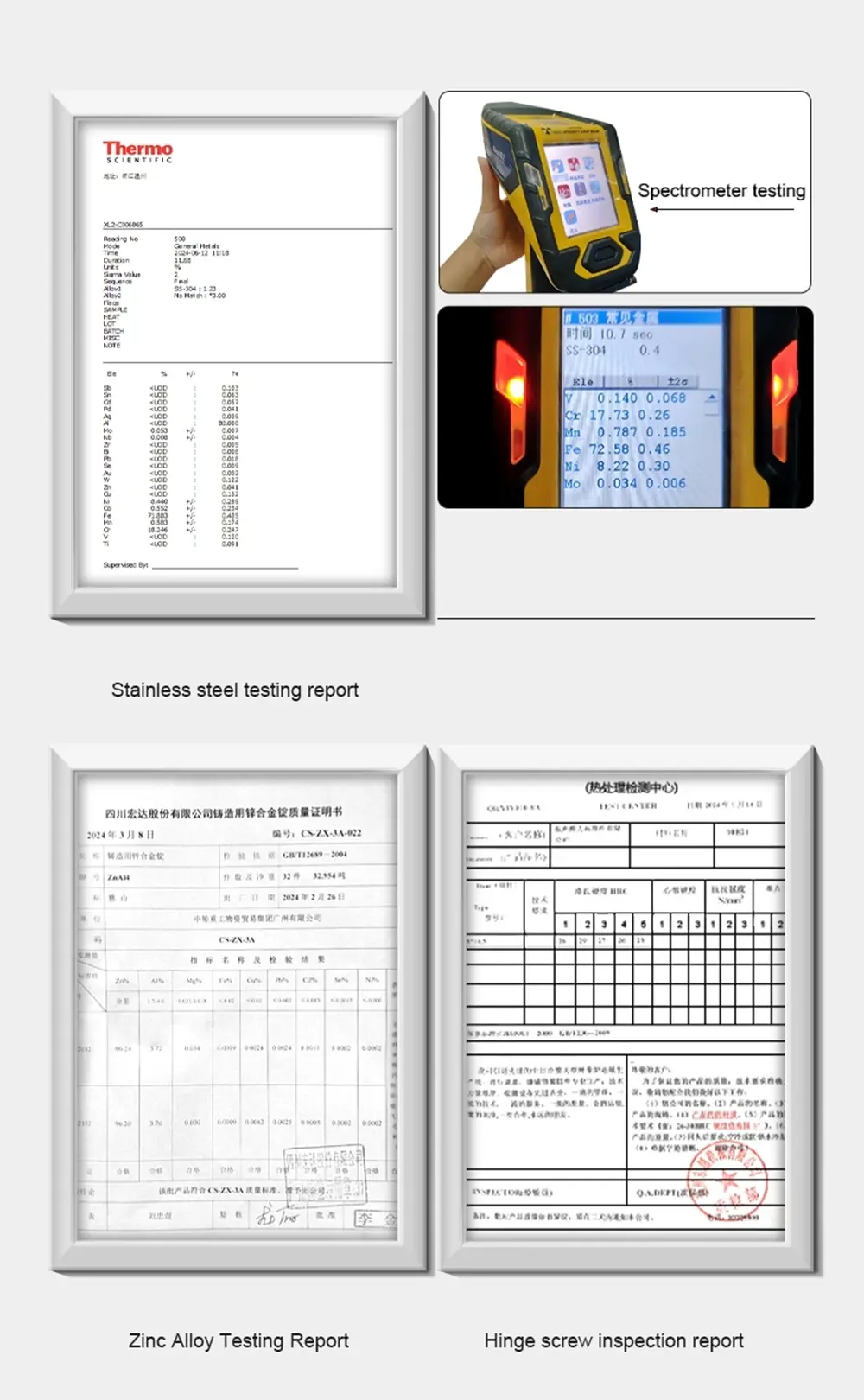

Závěs skříně ohybu 90 stupňů je k dispozici v pozinkované uhlíkové oceli a nerezové oceli 304. Verze z uhlíkové oceli je opatřena zinkováním, které poskytuje dostatečnou ochranu proti korozi pro vnitřní kryty v suchém nebo klimaticky kontrolovaném prostředí. Jedná se o standardní volbu pro většinu aplikací rozvaděčů a rozvodných skříní, kde se instalace provádí uvnitř a vlhkost nehraje roli.

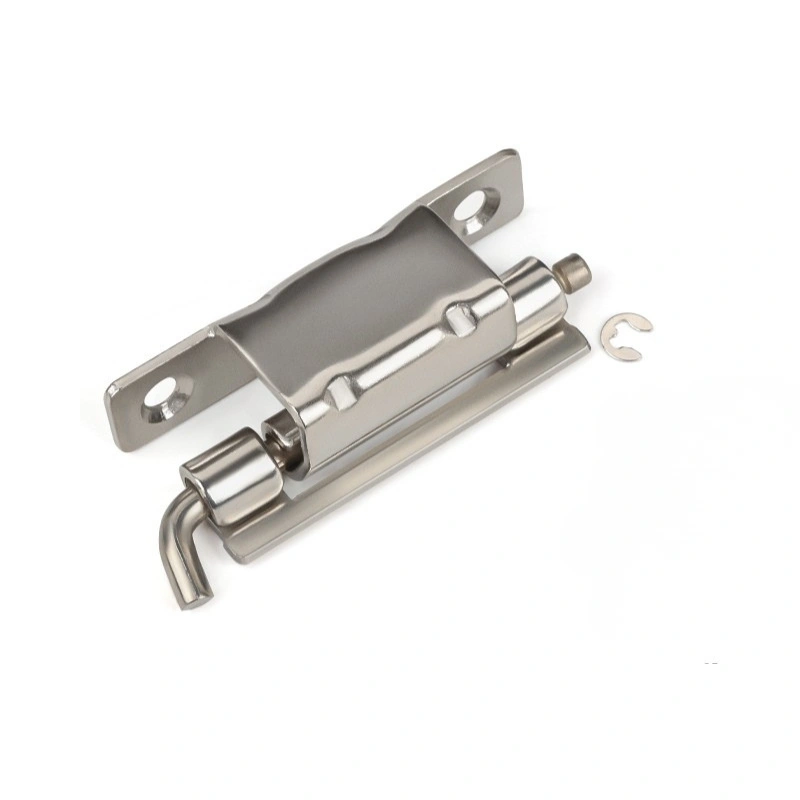

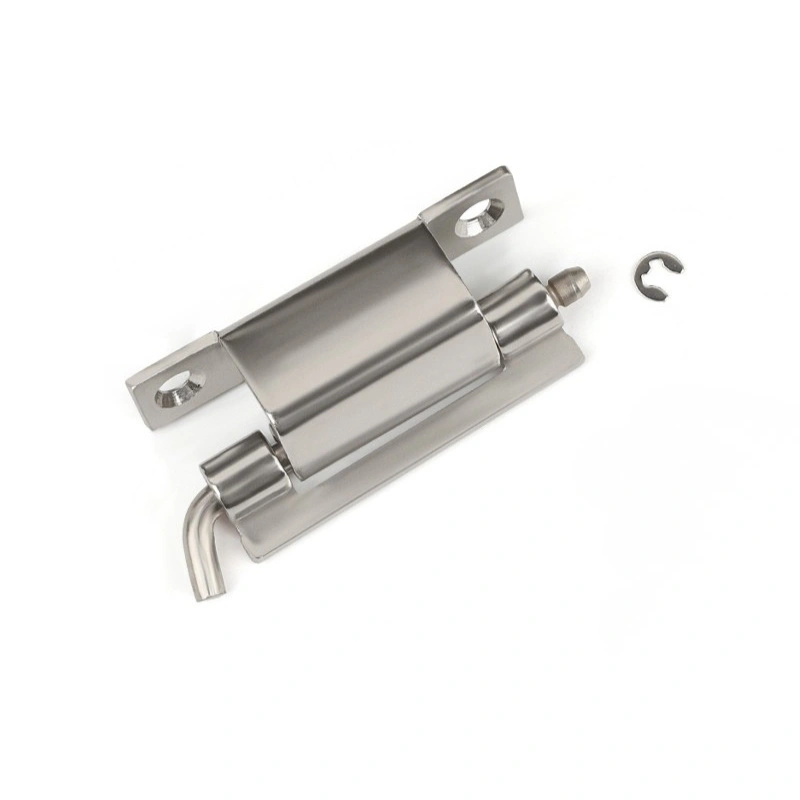

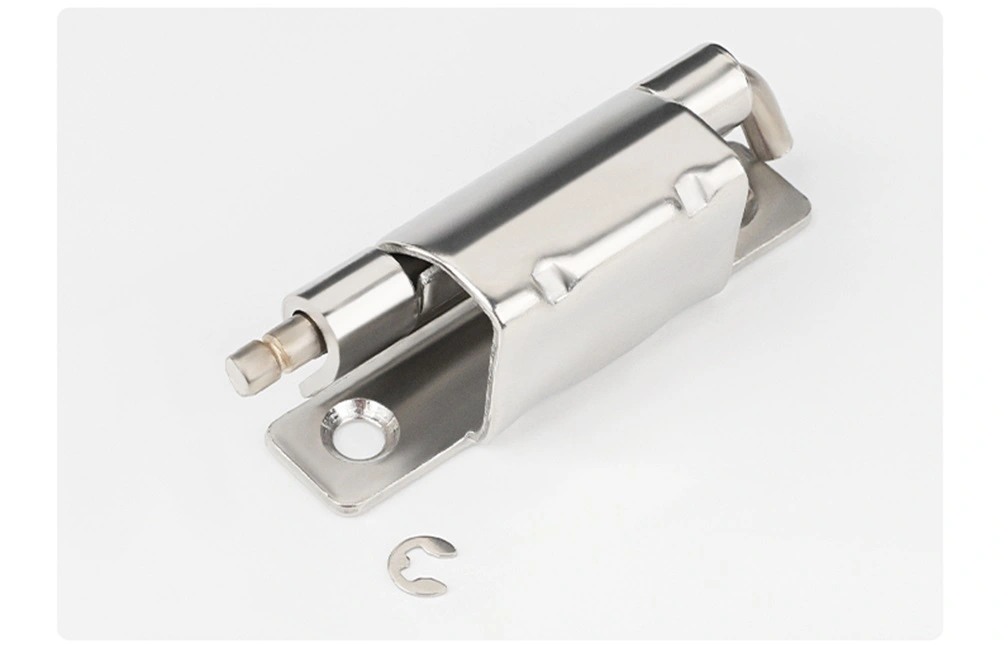

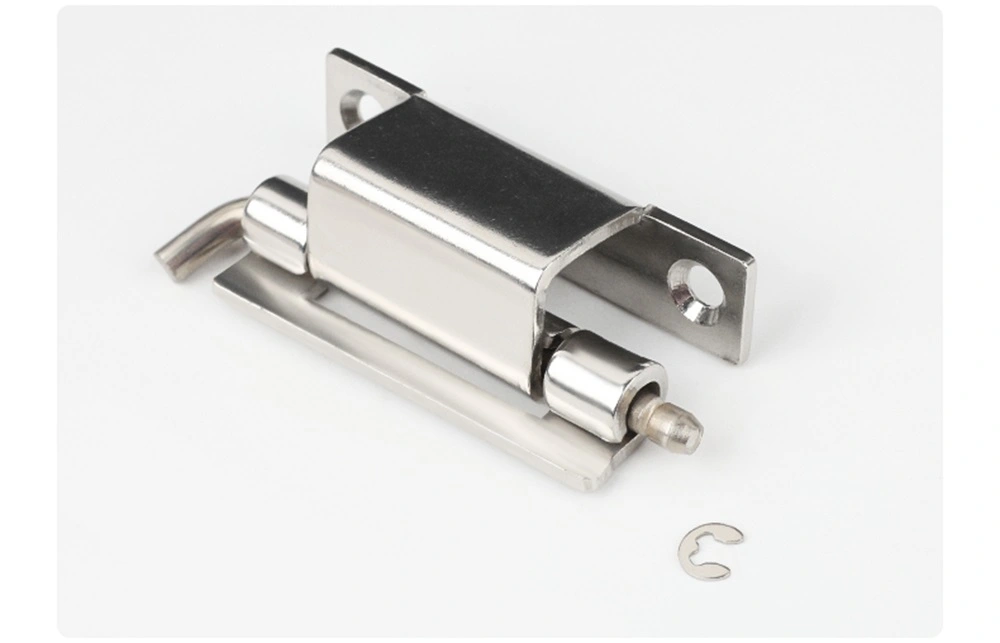

Závěs skříně ohybu 90 stupňů z nerezové oceli 304 je lepší volbou, když je skříň vystavena vlhkosti, venkovním podmínkám nebo prostředí se zvýšenou vlhkostí. Nerezová ocel má také tendenci být specifikována, když se uvažuje o vnější povrchové úpravě skříně, protože si v náročných podmínkách drží svůj vzhled v průběhu času lépe než galvanizovaná uhlíková ocel. Oba materiály jsou dostupné u všech tří modelů CL275.

FAQ

Q1: Jaké jsou tři modely řady CL275 a jak se liší?

Řada CL275 zahrnuje CL275-1, CL275-2 a CL275-3. CL275-1 se otevírá do 120° a je největším modelem s celkovou délkou 70 mm. CL275-2 a CL275-3 se otevírají do 90° a sdílejí stejné horizontální rozměry, liší se však svým bočním profilem a konfigurací montážních otvorů. Všechny tři jsou svařované závěsy s hlavní Φ5 mm.

Q2: Jaký je úhel otevření každého modelu?

CL275-1 se otevírá na 120°. CL275-2 a CL275-3 se otevírají na 90°. Úhel otevření je fixován geometrií ohybu křídel závěsu a nelze jej po instalaci upravit.

Q3: Jak se instaluje závěs CL275?

Všechny tři modely CL275 jsou instalovány svařováním. Ohnuté křídlo je při výrobě přivařeno k rámu skříně nebo dveřnímu panelu. V této řadě není možnost montáže šroubem.

Q4: Jak je uchycen čep závěsu a lze dvířka odstranit?

Všechny modely CL275 používají otevřený pojistný kroužek Φ4 k udržení čepu na místě. Chcete-li dvířka sejmout, uvolněte pojistný kroužek a zatáhněte za čep – nejsou potřeba žádné nástroje. Svařovaná základna zůstává připevněna k rámu, takže dveře lze sejmout a znovu nasadit, aniž by to ovlivnilo montáž pantů.

Q5: Jaké materiály jsou k dispozici?

Ohybový závěs skříně CL275 se dodává z pozinkované uhlíkové oceli a nerezové oceli 304. Uhlíková ocel je vhodná pro vnitřní, suché prostory; nerezová ocel je lepší volbou pro venkovní instalace nebo prostředí s pravidelným vystavením vlhkosti.

Q6: Jaký je rozdíl mezi CL275-2 a CL275-3?

Oba modely sdílejí stejné horizontální rozměry a úhel otevření 90°, liší se však jejich boční profily. CL275-3 má hloubku záběru rámu dveří 19,3 mm a boční výšku 20,2 mm, zatímco CL275-2 má různé boční vůle vhodné pro jinou geometrii kanálů rámu. Vybírejte na základě konkrétních rozměrů dveřního rámu a panelu.
